[!--downpath--]一、伏安法測內阻
1、實驗原理：R=U/I
2、實驗方式：對一個未知阻值，用電流表測出它兩端的電流U電阻的測量實驗原理，用電壓表測出通過它的電壓I電阻的測量實驗原理，應用歐姆定理變型式R=U/I，就可以求出其阻值值，這些檢測內阻的方式叫伏安法。
3、實驗器材：電源（中學生電源、蓄電瓶、干電瓶均可），電流表，電壓表，滑動變阻器，開關，待測內阻Rx，導線等。

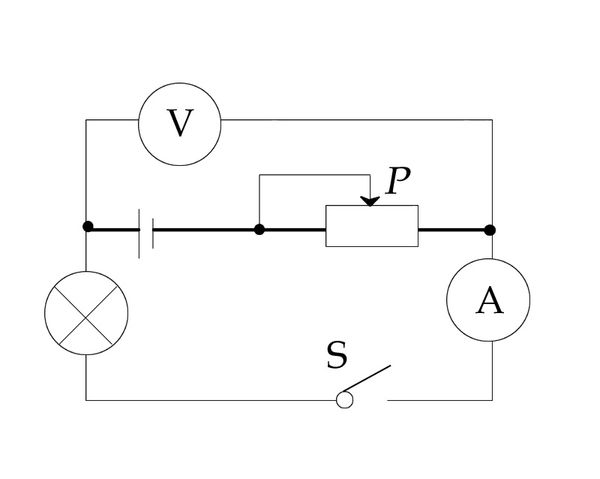

實驗電路圖及實物圖
4、實驗步驟
(1)依據實驗原理畫出電路圖如圖，并連好實物電路，在聯接電路時（先聯接串聯的主電路，后聯接電流表），開關應處于斷掉狀態。
(2)設計記錄數據的表格。
記錄數據的表格
(3)檢測電路無誤后，調節滑動變阻器的滑片，使它處于電阻最大處(這樣閉合開關時電路中的電壓最小）。
(4)閉合開關后，用滑動變阻器調節電路中的電壓，改變待測內阻兩端的電流，記下三組對應的電流值與電壓值，分別填入表格中。
(5)依據記錄的三組數據分別求出三個對應的內阻值，并估算出它們的平均值。這是降低實驗偏差的方式。
二、在聯接電路時應注意的問題
1、連接電路時，接線應有序進行，根據電路圖從電源負極出發，把支路上的各器件串聯上去，之后把電流表并聯在待測內阻的兩端。
2、連接實物電路時要將開關斷掉。
3、閉合開關前要將滑動變阻器的滑片調至電阻最大處。

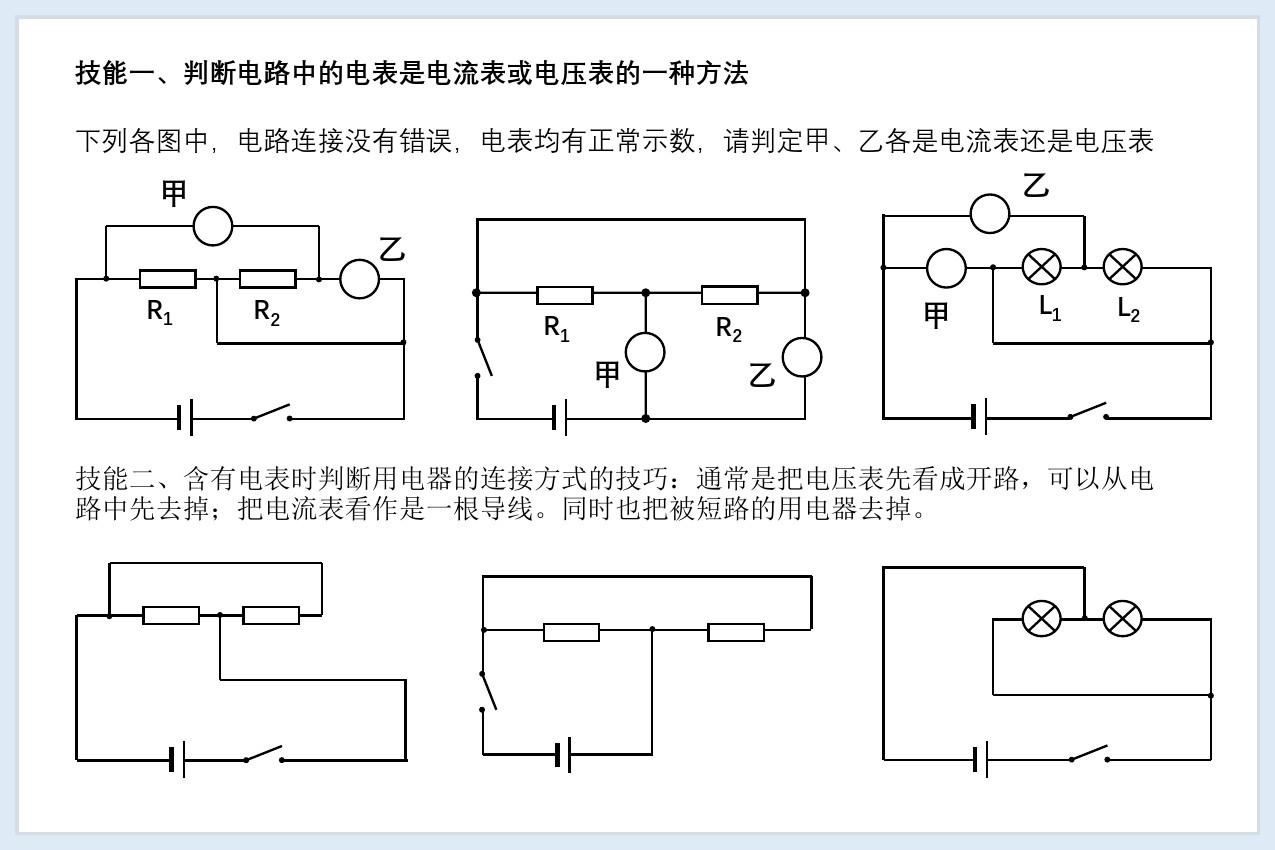

4、電流表應與待測內阻串聯，電流表應與待測內阻并聯。
5、使用試觸法選擇水表阻值。為了減少偏差，要求檢測時水表表針的偏轉在滿刻度的1/3以上。
6、電表的正、負接線柱不能接反。
7、滑動變阻器應當采用“一上一下”的聯接方式
三、常見電路故障的剖析
常見故障剖析
1、電流表無示數，故障誘因可能是電壓表和被測內阻一起被漏電，或從電壓表兩接線柱到電源兩極間的電路中某處存在斷路。
2、電壓表無示數，故障誘因可能是電流表被漏電，或電流表兩接線柱到電源兩極間的電路中某處存在斷路。
3、電流表無示數但電流表有示數且示數接近電源電流，可以肯定電流表兩接線柱到電源兩極間的電路為通路，故障誘因可能是被測電阻斷路，或電流表串聯在電路中。
4、無論如何聯通滑動變阻器的滑片，電流表與電壓表的示數都不變，可能是滑動變阻器接入電路中時同時使用了前面的兩個接線柱或同時使用了下邊的兩個接線柱。若電壓表示數較小，則說明滑動變阻器接入電路中時同時使用了下邊的兩個接線柱；若電壓表示數較大，則說明滑動變阻器接入電路中時同時使用了前面的兩個接線柱。
四、測量阻值的其他方式
檢測阻值的其他方式
