【知識回顧】

在“探究杠桿平衡的條件”的實驗中，我們發現杠桿平衡時，吊鉤掛點離支點越遠，吊鉤的數量就越少。如果杠桿兩端懸掛的鉤子數量相同，則鉤子的懸掛點距支點的距離也相等。

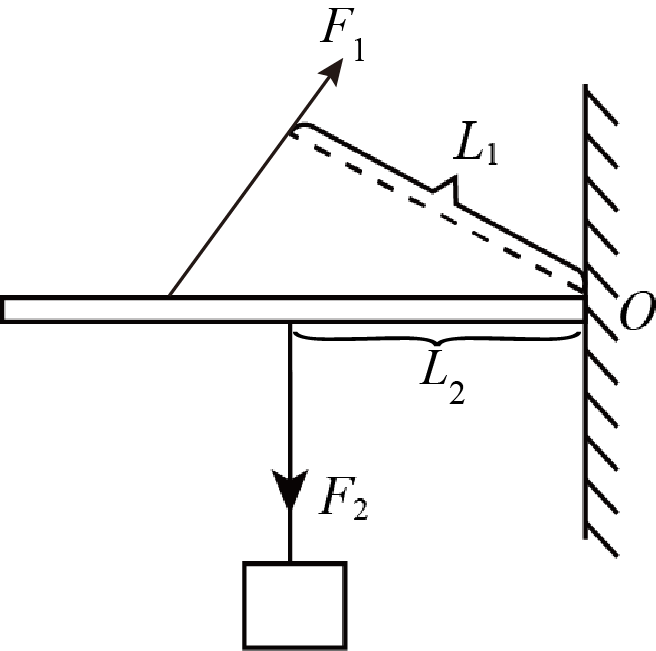

杠桿平衡實驗圖

通過實驗探索，得到杠桿的均衡條件：

功率×功率臂=阻力×阻力臂

表示為：

F1L1=F2L2 或 F1/F2=L2/L1

從公式中還可以看出，當杠桿平衡時，力與力臂成正比，也就是說力臂越大，對應的力越小。

[舉手詢問]

有哪些類型的杠桿？

如何求出杠桿的最小作用力？

如何運用杠桿平衡原理進行相關預估？

【新課學習】

1. 杠桿類型

●1. 省力杠桿

如右圖所示，使用撬棍時，用很小的力就可以撬開一塊重石頭。

省力杠桿示意圖

這些杠桿的特點是：

該杠桿的動力臂比阻力臂長（L1>L2），而力量又比阻力小（F1F2），所以可以稱為費力杠桿。

釣魚竿在釣魚時具有費力杠桿的特點，所以釣魚竿是費力杠桿。

這種杠桿實際上既費力又節省距離。

簡單的說：

困難的杠桿可以節省距離。

生活中使用省力杠桿的例子也有很多，比如實驗室使用的鉗子、吊車等。

鉗

叉車

●3. 等距杠桿

天平也是一個杠桿，它的動力臂等于它的阻力臂。

平衡

平衡杠桿圖

這些杠桿的特點是：

該杠桿的動力臂等于阻力臂（L1=L2），動力等于阻力（F1=F2），稱為等臂杠桿。既不能省力，又不能省距離。

等臂杠桿在生活中的應用例子有蹺蹺板、定滑輪等。

蹺蹺板

[想討論]

生活中受力平衡的例子_力的平衡現象_生活中互為二力平衡的例子

趾甲剪是一種常見的衛生工具，你知道它是由多少個杠桿組成的嗎？這些杠桿是什么類型的杠桿？（歡迎朋友們留言討論）

2、杠桿最小作用力

根據杠桿原理：功率×功率臂=阻力×阻力臂，可見，當阻力和阻力臂一定時，功率的大小與功率臂成正比。

最小杠桿力是指：

當同一杠桿臂最長時生活中互為二力平衡的例子，作用在杠桿臂上的力最小，這個力稱為杠桿的最小力。

示例1：

直角杠桿O為支點，A為阻力，C為力點。畫圖：畫出作用在C上的最小力的示意圖。

實踐：

①連接支點O到力作用點的最大距離OC。

② 畫一條過C 點并垂直于OC 的射線，并標出力的方向。

實踐

回答

例2：（2019湖南省報）

如圖所示為羊角錘示意圖，請畫出使用羊角錘撬釘子時的最小功率F1的示意圖。

想法與實踐：

最長的動力臂功率最小，OA是杠桿最長的動力臂。連接OA并作OA的垂直線F1。

實踐

回答

【易錯點提示】

注意最小力的方向很容易畫錯。

仔細審題、看圖，明確限制杠桿轉動的力稱為阻力，使杠桿轉動的力稱為力，阻力與療效相反。力量在杠桿上。

3、運用杠桿平衡原理估算

應用杠桿平衡條件F1L1=F2L2來估計問題，通常用杠桿來求靜態條件下的功率、阻力或動力臂和阻力臂的大小。求解問題時，找到力臂及對應的力是解決問題的關鍵。

示例問題：（2019 年德克薩斯州）

一臺泰山摘山機用一根長1.8m的桿子吊運貨物，如圖所示生活中互為二力平衡的例子，若桿子A端掛200N的物體，桿子B端掛300N的物體立桿、起吊重物時，應保持立桿水平平衡。那么拾山器的背部需要放置在距離A端m處（不包括扁擔的重力）。

【分析】

本題考察杠桿平衡條件的應用：F1L1=F2L2。

設支點到A端的距離為L1，則L2=L-L1=1.8m-L1，

杠桿平衡條件：F1L1=F2L2

即：200N×L1=300N×(1.8m-L1)

解為L1=1.08m。

【中考真題】

1.（2018成都23題2分）

如圖所示，忽略彎桿ABC的自重，0為支點。為了使彎桿平衡在圖中所示的位置，請制作物體的重力示意圖和在C點施加的最小力F的示意圖。

2.（2018宜昌27題2分）

行李箱在拉力的作用下仍處于如圖所示的狀態。 0點是行李箱的重心，A點是拉力的作用點。請?jiān)趫D中畫出行李箱的重力和最小拉力的示意圖。

3.（2019眉山）

如圖所示，請畫出最小力F1和阻力F2作用在杠桿B端部的力臂L2

力的平衡現象_生活中互為二力平衡的例子_生活中受力平衡的例子

4.（2019承德）

如圖A所示，它是一把鑰匙形的“瓶子螺絲刀”，圖B是它的簡化示意圖。圖中0為支點，F(xiàn)2為A點遇到的阻力，請畫在圖B中：

(1) 阻力臂 L2。

(2) 作用在B點及其力臂L1上的最小力F1。

5.（2019泰安）

如圖所示，OA是一根長2m的導光棒，與固定在垂直墻上的光滑軸連接。用光繩在OA的中點B處拿起一個重量為30N的物體，用垂直于OA的力F拉動光桿，停在如圖所示的位置，則F=N。

6.（2019湖北）

如圖所示，杠桿AB置于鋼錐中心的水平槽CD內。杠桿AB能以凹槽兩端的C點或D點為支點在垂直平面內轉動。寬度AC=CD=DB，上部重量G=12N。

當作用在B點上的垂直向上拉力F足夠大時，杠桿很容易繞點翻轉（選擇“C”或“D”）。為了使杠桿AB在水平位置保持平衡，拉力的最小值F1=N，最大值F2=N。

（忽略杠桿和繩子的質量和摩擦力）

參

測試

回答

案件

存在

向下

邊

嘗試去找

哦

！

參考答案：

1 張圖片 2 張圖片

3 張圖片 4 張圖片

5.7.56.D624
