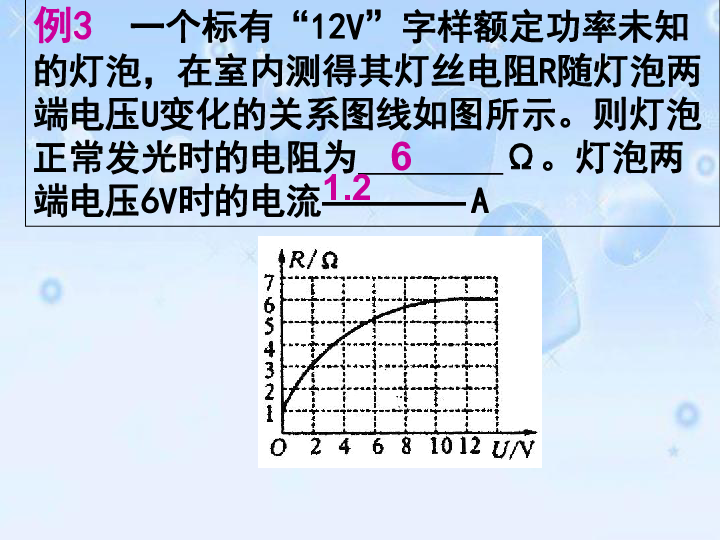

[!--downpath--]1、將標有“6V3W”的小燈泡L與最大阻值100W的滑動變阻器R連接在總電流恒定為18V的電路中，如圖所示。 電壓表和電流表選用的電阻值分別為“0~0.6A”和“0~15V”。 要求開關S閉合后，兩只水表的指示不超過所選電阻值的最大檢測值，燈泡L兩端的電流不超過額定值（假設鎢絲的內阻保持不變）。 求：
(1)燈泡的電阻值；
(2)電路消耗的總電功率的最大值；
(3)小燈泡L消耗的電功率最小值；
(4)滑動變阻器R消耗的電功率范圍。
思路指導：如果您的思路不清楚，請按照指導一步步完成該過程。
指導一：根據標牌求解燈泡的電阻值：R=U2/P，額定電流6V，額定功率3W。
指南2：電路的定值內阻和功率可以通過公式推算出來。 問題(2)電路的最大功率可以借助P=UI推導出來。 U表示電源電流不變，只需電壓I取最大值，即電路中的電阻在安全范圍內取最小值。 (3)式中燈泡的最小功率可由P=U2/R=I2R求得。 當要求燈泡兩端電壓最小時，燈泡的功率取最小值。 此時滑動變阻器的阻值在安全范圍內取最大值。 價值。
指南3：從指南2可知，解決本題第(2)、(3)個問題的常規方法是首先找到滑動變阻器的取值范圍。 電路中限制滑動變阻器取值范圍的誘因有三個：燈泡的銘牌、電流表、電流表電阻。 由方程求解：
A、從燈泡標簽上可以看出，最大電壓不超過0.5A額定電功率怎么求，電壓表限制無效。 U/(RL+R)≤0.5A
B、電流表極限，滑動變阻器兩端電流不超過0-15V。 UR/(RL+R)≤15V
解決方法：滑動變阻器的取值范圍為24Ω~60Ω。
指南4：問題（2）當滑動變阻器為24Ω時，電路功率最大，此時電壓為0.5A。 可以根據最小電阻值24Ω來估算； 也可以直接根據最大電壓0.5A來估算。
指南5：問題（3）當滑動變阻器為60Ω時，小燈泡的電功率取最小值。 此時滑動變阻器兩端對應的最大電流為15V，燈泡兩端的最小電流為18V-15V=3V。 可以根據最大內阻60Ω來估算，也可以直接根據燈泡兩端最小電流為3V來估算。
指南6：串聯電路中，當滑動變阻器的阻值與其他定值內阻相等時，滑動變阻器的功率最大。 電阻差越大，滑動變阻器的功率越小。 因此，當滑動變阻器的阻值等于12Ω時，滑動變阻器的功率最大，為6.75W； 當滑動變阻器的內阻等于60Ω時，滑動變阻器的功率最小，為0.75W。
練習：下圖是臥室天然氣安全監測的部分電路原理圖。電源電流不變，R0為定值內阻，R為半導體材料制成的氣敏內阻。 開始時，R>R0，氣敏內阻的阻值會隨著天然氣含量的減少而變小，并大于R0。 關閉開關S。如果臥室內的天然氣含量下降，則會發生以下情況：
正確的是（）
A．電流表的讀數變大額定電功率怎么求，電壓表的讀數變小。
B、氣敏內阻R的阻值變小，電流表和電壓表的指示比值變大。
C．電路總功率變大，內阻R0的功率變小。
D．氣敏內阻R的功率先增大后減小
參考答案：D
