【電流互感器】電流互感器是什么 電流互感器的作用與型號
電路互感器是什么
有所憑借電磁感應原理，把一次側大電流轉變成二次側小電流用以測量的儀器是電流互感器，電流互感器由閉合的鐵心以及繞組構成，它的一次側繞組的匝數是很少的，并且串在了需要對電流進行測量的線路當中。
因它常有線路里的全部電流流過，二次側繞組匝數較多，串接于測量儀表與保護回路之中，在電流互感器工作之際，它的二次側回路一直處于閉合狀態，所以測量儀表與保護回路串聯線圈的阻抗極小，電流互感器的工作情形近似短路。電流互感器是把一次側的大電流轉變?yōu)槎蝹?cè)的小電流用以測量制度大全，二次側不可以開路。
電流互感器的作用
電流互感器具備這樣的作用，那就是能夠?qū)?shù)值較大的一次電流，借助一定的變比，轉換成為數值較小的二次電流，進而用于保護、測量等方面。比如說變比是400/5的電流互感器，它能夠把實際是400A的電流轉化成5A的電流。
電流互感器型號

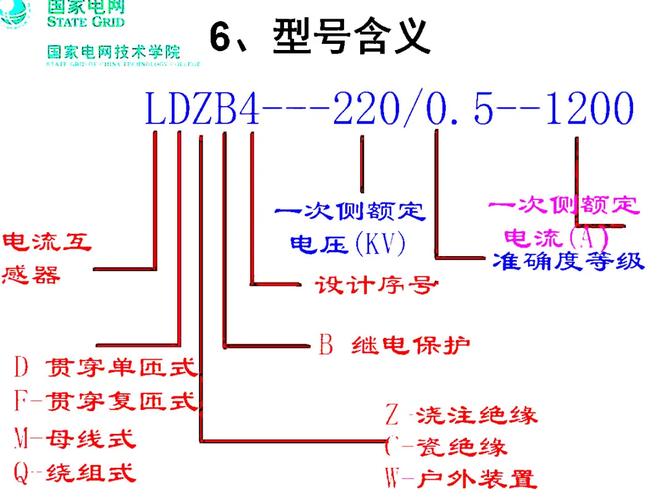

型號的含義是這樣，首先第一字母，L代表電流互感器，第二字母，A表示穿墻式 ，Z表示支柱式 ，M表示母線式 ，D 表示單匝貫穿式 ，V表示結構倒置式；然后第三字母，Z代表環氧樹脂澆注式高中物理電流互感器，C代表瓷絕緣 ，Q代表氣體絕緣介質 ，W對應與微機保護專用 。
電流互感器變比
是這樣的，一般電流互感器變比呈現為：?/5 ，其中5是固定不變的，它所表達的含義是，會將實際電流轉化為5A 的電流 ，這就是其作用。比如說，當你所面對的實際電流是100A ，那么此時你能夠選擇150/5的互感器高中物理電流互感器，要是你的實際電流為150A ，在這種情況下你便可以選擇200/5的互感器 。總歸來說，?是不可小于你的實際測量電流的 ，這里的實際測量電流指的是 ，你要給哪里安裝互感器 ，就得清楚那里的電流具體數值是多少 ，此外 ，?一定不能比擬測試電流小 ，不過 ，也絕對不可以比實際電流大出太多 ，通常將其控制在實際電流的1.5倍就可以了 。
