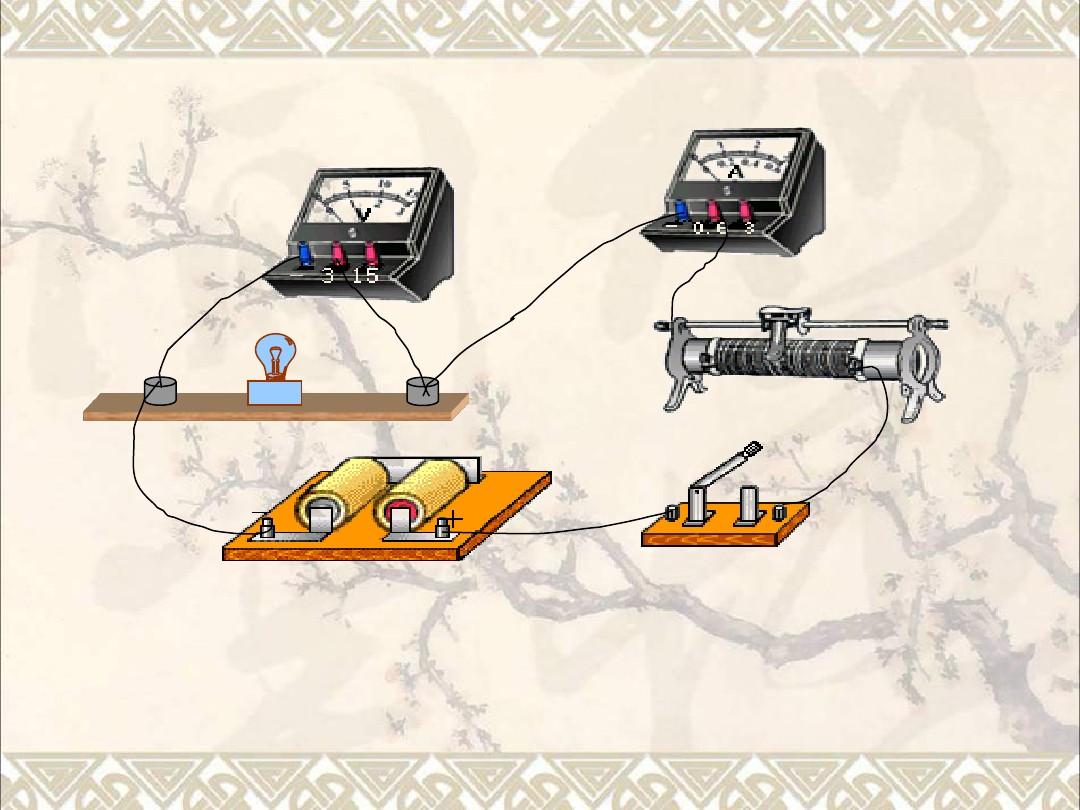

1、測定小燈泡的電功率（1）,L,一、完成“測定小燈泡電功率”的實驗報告中學生實驗測定小燈泡電功率（一）實驗目的：。（二）實驗原理：。（三）實驗器材：電源、電鍵、小燈泡、、、和導線若干。（四）實驗步驟：1.觀察小燈泡（2.5V,0.3A）,小燈泡的額定電流為。2.在方框中畫出實驗電路圖。,2.在方框中畫出實驗電路圖。,3.依照電路圖，用筆線取代導線聯接實物圖，此時電鍵應當。,4.聯通滑動變阻器滑片,使滑動變阻器接入電路的阻值。閉合電鍵，調節滑動變阻器的滑片，使小燈泡兩端電流為電壓，觀察小燈泡發光情況，記錄、示數。5.調節滑動變阻器的滑片，使小燈泡兩端
2、電壓額定電流（約為額定電流的1.2倍），觀察小燈泡發光情況，記錄、示數。,6.調節滑動變阻器的滑片，使小燈泡兩端電壓額定電流（約為額定電流的0.8倍），觀察小燈泡發光情況，記錄、示數。7.電鍵，整理實驗器材。,（五）實驗表格設計，數據記錄：(在下表上將化學量這一欄填寫完整),（六）實驗討論：1.滑動變阻器的作用：（1）.，（2）.。2.多次檢測的目的：。3.決定小燈亮暗的數學量是：。,1、某同事在“測定小燈泡的電功率”實驗中，小燈泡上標“2.5V”字樣，所有電源電流保持不變，滑動變阻器上標有“202A”字樣。他正確聯接電路，實驗步驟正確，閉合
3、電鍵后，電流表示數為2伏，電壓表示數如圖1（a）所示。聯通滑動變阻器的滑片，當小燈正常發光時，電壓表的表針偏離圖1（a）所示位置2小格。（1）圖1（b）是該朋友實驗電路圖，請你在圖中補上所缺部份，并標出它的正負接線柱；閉合電鍵前，應將滑P移到最（選填“左”或“右”）端。（2）電源電流為_伏；當觀察到_時，小燈正常發光；小燈的額定功率為_瓦。,(a)圖1（b）,二、例題,2在“測定小燈泡的電功率”實驗中，實驗室提供的電源電流最大不超過15伏，電源電流保持不變，滑動變阻器上標有“502A”字樣，小燈上標有“0.3A”字樣。（1）在圖2(a)所示電路的里填上適當的水表符號
4、，使其成為正確的電路圖。圖2（2）正確聯接電路，閉合電鍵S后，通過小燈泡的電壓大于額定電流，為使小燈泡才能正常發光，正確的操作是將__，直至電壓表示數為_安為止。（3）小燈泡正常發光時，變阻器的滑片正好在中點上（即它接入電路的內阻為25歐），電流表的示數如圖2(b)所示，小燈泡額定功率為_瓦、所用的電源電流為_伏。,3某同事做“測定小燈泡的功率”的實驗，所用電源電流為6伏，滑動變阻器上標有“10歐2安”字樣，小燈標有“3.8伏”字樣。他按圖3聯接好電路，閉合電鍵后，聯通變阻器的滑片，當變阻器的電阻最大時，測得電壓表的示數為0.4安，這時的電流表示數應為_伏，小燈的功率

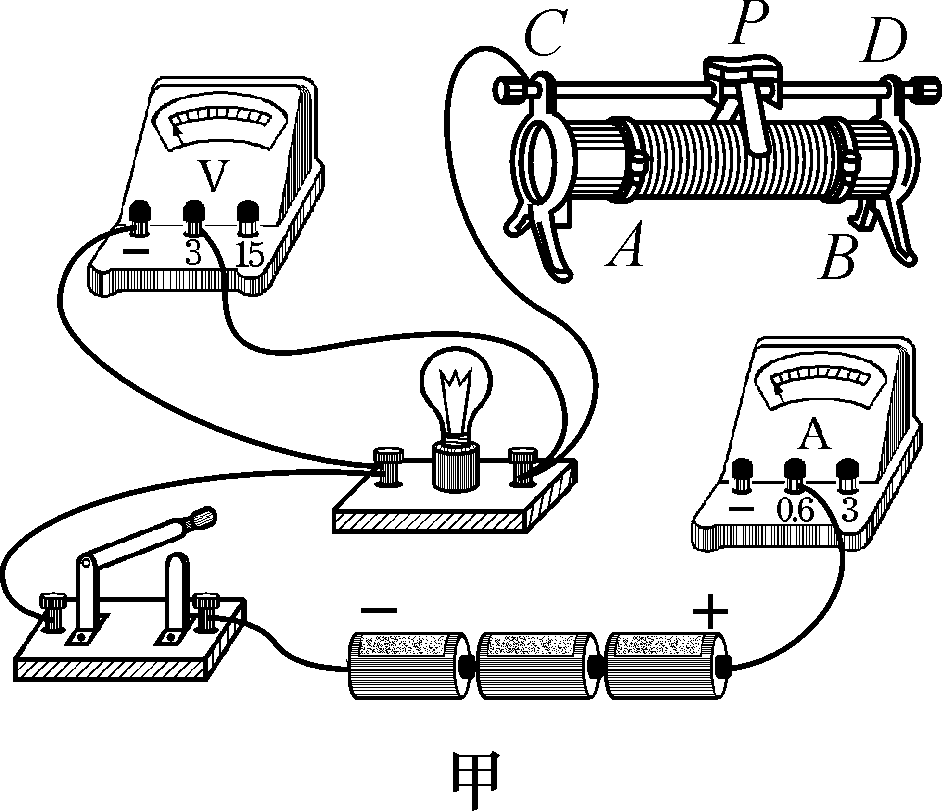

5、為_瓦，聯通變阻器的滑片至中點時，小燈正常發光，這時電流表的示數_伏，電壓表的示數為_安，小燈的功率為_瓦。這時小燈的發光情況比原來_。(選填“亮”或“暗”),圖3,測定小燈泡的電功率（2）,一、根據“測定小燈泡的電功率”實驗，完成下述各題：在下邊的方框內畫出用伏安法測小燈泡功率的實驗電路圖：,2用筆線取代導線把如圖1的實物圖聯接成實驗電路；3在聯接電路之前，要觀察并記錄小燈泡的_或_，便于測定它的額定功率。4電源電流要_小燈泡的額定電流。（填“大于”、“等于”或“小于”）,5電路中串聯一個滑動變阻器是為了：1._；2.。在閉合電鍵之前應使滑動變阻器連入電路中的電
6、阻_。（填“最大”或“最小”）6若小燈泡的額定電流為3.8伏，額定功率約為1瓦特，為了提升檢測的確切程度，電壓表的阻值應選_。7在聯通滑動變阻器時，要注意觀察、及_。8閉合電鍵后，小燈泡兩端的電流為2伏，要使小燈泡能正常發光，應調節滑動變阻器滑片P向_方向移動，直至電流表的示數為_伏特為止。,9當小燈泡正常發光時，電壓表的示數如圖2所示，則通過小燈泡的電壓為_安培，小燈泡的額定功率為_瓦特，小燈泡這時的阻值為_歐姆。,二、根據“測定小燈泡的電功率”實驗，完成下述故障判斷：1某同事在實驗過程中，閉合電鍵后，觀察到如圖3現象，請剖析形成此現象的緣由：,__2在實驗
7、中，假如聯通變阻器滑片，燈較亮，但色溫不變。緣由是：_。,3.在實驗中，假如聯通變阻器滑片，電壓表示數不變，電流表示數高于額定電流不變。緣由是：_。4在實驗中，假如聯通變阻器滑片，電流表示數越大，燈越暗；電流表示數越小，燈越亮。緣由是：_。5在實驗中，假如聯通變阻器滑片，當變阻器連入電路中的內阻值減小時，電壓表示數減少；當變阻器連入電路中的內阻值降低時，電壓表示數減小，但電流表示數仍然不變。緣由是：_。,6在實驗中，器材完好，斷掉電鍵，電流表示數等于電源電流，電壓表無讀數。閉合電鍵，電流表讀數等于零，電壓表有讀數。緣由是：_。7在實驗中，線路聯接正確，電壓表無讀
8、數，燈不亮，但電流表有讀數。緣由是：_。8在實驗中，線路聯接正確，器材完好，電鍵閉合，燈頓時一亮就熄滅。緣由是：_。9在實驗中，線路聯接正確，器材完好，無論如何聯通變阻器滑片，燈不能正常發光（太暗）。緣由是：_。,1小明朋友做“測定小燈泡的電功率”實驗，電源電流為3伏，小燈標有“0.2A”字樣，所用實驗器材均完好（1）他先將實驗器材（除電流表外）串聯聯接，發覺將最后一根導線聯接完畢后，電壓表的示數如圖4（a）,其錯誤緣由是和。（2）他找到問題所在后，按正確方式進行實驗。閉合電鍵并聯通變阻器的滑片，當觀察到時，小燈正常發光。若此時電流表的示數如圖4（b）所示，
9、則小燈的額定功率為瓦，此時變阻器連入電路的內阻為歐。,（a）(b),練一練：,2.小華朋友做“測定小燈泡的電功率”實驗，現有中學生電源（電流為6伏且保持不變）、待測小燈（標有“3.8V”字樣）、電壓表、電流表、滑動變阻器、電鍵以及導線若干。他正確串聯實驗器材，為了能精確地測出小燈的額定功率，該朋友經過思索，對實驗電路略作調整后，閉合電鍵，聯通變阻器的滑片使小燈正常發光，并記下了此時電流表和電壓表的示數。（1）請畫出小華朋友聯接的實驗電路圖。（2）闡述判斷小燈正常發光的理由。（3）假如將小華所記錄的電流表和電壓表的示數相加，得到的電功率為0.66瓦。請依照相關信息估算
10、出小燈的額定功率。(需寫出估算過程),測定小燈泡的電功率（3）,1.小王做“測定小燈泡電功率”實驗，現有電源（電流保持不變）、待測小燈泡、電壓表、電流表、滑動變阻器、電鍵及導線若干，其中待測小燈泡上只有所標“0.22A”（指小燈泡正常工作電壓）字樣清晰可見。他正確聯接電路，實驗步驟正確，閉合電鍵，聯通變阻器的滑片至小燈泡正常發光時，變阻器接入電路的阻值恰為最大電阻的一半，但此時難以從電流表V上精確的讀出額定電流。在上述實驗過程中，電壓表A示數的范圍為0.200.22安。經思索后，他在電路中再聯接一個電流表V并按規范重新實驗，發覺電流表V的示數從2.0伏逐步變大、電壓表
11、V的示數從4.0伏逐步變小。（1）請寫出小王將電流表V接在電路中的位置。_；（2）請依照相關信息估算出小燈泡的額定功率。,2.小華朋友在“測定小燈泡的功率”實驗中，所用電源電流為4.5V、7.5V和9V中的一個，滑動變阻器上標有”202A”字樣，小燈泡標有“4.5V”字樣，恐怕小燈泡的額定功率大于1.5W。他按圖1聯接好電路，先將變阻器的滑片移至_端(選填“A”或“B”)，之后閉合電鍵S，再聯通變阻器的滑片P，觀察到小燈泡發光逐步變_(選填“亮”或“暗”)。當小燈泡正常發光時，變阻器的滑片P正好在中點上(即連入電路的阻值為10)。小華所用的電源電流為_V，小燈泡的額定功率為_W。,圖1
12、,3.小華朋友做“測定小燈泡的電功率”實驗，電源電流為3伏且保持不變，滑動變阻器標有“3A5”的字樣測量小燈泡的電功率教案，所用小燈泡是額定電流為“2.2V”和“2.5V”中的一個。（1）小華聯接的電路如圖2（a）所示，圖中尚有一根導線未聯接，請用筆線取代導線在圖中正確聯接。（2）閉合電鍵后，聯通滑動變阻器的滑片，發覺滑片在中點附近某位置時，小燈泡正常發光，此時電壓表的示數如圖5（b）所示，則該實驗中所用小燈泡的額定功率為_瓦。接著，小華又聯通滑動變阻器的滑片，發覺小燈泡發出刺眼的光亮，則此時小燈泡的電功率_額定功率（選填“小于”、“等于”或“大于”），可判定他是將滑片向變阻器的_端聯通（選
13、填“左”或“右”）,（b）,（a）,4.小張、小李和小王三位朋友各自進行“測定小燈泡電功率”的實驗。實驗中使用的小燈標有“2.5V”字樣，滑動變阻器標有“202A”字樣，電源電流為6伏且不變。（1）小張聯接的電路如圖3所示，圖中尚有一根導線未連接，請用筆線取代導線在圖中正確聯接。（2）小李正確聯接電路，閉合電鍵，聯通變阻器的滑片，電流表的示數_（選填“變大”或“變小”）；當變阻器的滑片正好在中點上（即它接入電路的內阻為10歐），小燈正常發光，小燈的額定功率為_瓦。（3）小王正確聯接電路，閉合電鍵，聯通變阻器的滑片，小燈仍然不亮。小王在查找電路故障時發覺，電壓表示數為0、電壓表示數
14、為6伏。若電路中只有一處故障且只發生在小燈或滑動變阻器上，電路故障是_。,圖3,測定小燈泡的電功率（4）,1.小明朋友在“測定小燈泡的功率”實驗中，所用電源電流不變，滑動變阻器上標有“502A”字樣，小燈標有“0.3A”字樣，恐怕小燈的額定功率在1.2瓦以上。他正確聯接電路，閉合電鍵，聯通變阻器的滑片，當觀察到電壓表的示數為_安時，小燈正常發光。此時電流表的示數如圖4所示，變阻器的滑片正好在中點上(即它接入電路的內阻為25歐)。小燈的額定電流為_伏測量小燈泡的電功率教案，額定功率為_瓦,所用的電源電流為_伏。,圖4,2.小華朋友做“測定小燈泡的電功率”實驗，現有中學生電源（電流為2伏的整數倍），待測小燈（標有“2.5V”字樣、額定功率在0.5瓦0.8瓦之間）、電壓表、電流表、滑動變阻器、電鍵以及導線若干；他正確串聯實驗器材，之后，將電流表并聯在電路中。閉合電鍵后，繼續聯通變阻器的滑片，觀察到隨著小燈泡色溫逐步而降低，電流表的示數漸次變小。他經過思索后，繼續聯通變阻器的滑片使小燈泡繼續發光，并記下了此時電流表和電壓表的示數。（1）請畫出小華朋友聯接的實驗電路圖。（2）假如將小華所記錄的電流表和電壓表的示數相加，得到的電功率為1.65瓦。請依照相關信息估算出小燈泡的額定功率。,
