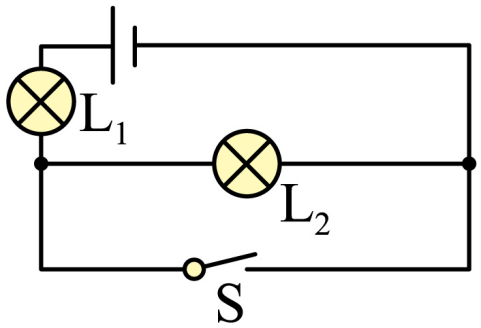

《電路圖》練習題一、單選題（每題3分，共36分）1、如圖所示電路中電流和電路教學設計，當開關S1、S2都閉合時，下述說法正確的是（）A．只有L1發光B．只有L2發光C．L1、L2都發光D．L1、L2都不發光2、如圖四個電路圖中，與下邊實物圖對應的是（）、如圖所示的電路，下述剖析正確的是（）A．若S1、S2、S3都閉合時，則L1、L2并聯B．若S1、S2、S3都閉合時，則L1、L2串聯C．S3斷掉、S1、S2閉合，L1、L2并聯D．S1閉合、S2、S3斷掉，L1、L2串聯4、如圖所示的四個電路中，開關能使L1、L2兩盞燈同時發光和熄滅的是（）B5、下列是小麗關于家庭電路和安全用電的一些說法，其中有錯誤的是（）A．安全用電的原則是不接觸低壓帶電體，不緊靠高壓帶電體B．只有不低于220?V的電流才是安全的C．家庭電路中電流過大的緣由有兩個，一是可能發生了漏電，二是用家電的總功率過大D．當電路中的電壓過大時，保險絲和空氣開關都能起到斷掉電路的作用6、關于物體的導電性能，下述說法中正確的是（）A、導體和絕緣體都容易導電B、大地、人體、油都是導體C、橡膠、塑料、碳都是絕緣體D、導體和絕緣體之間沒有絕對的界限7、圖中，若L2的鎢絲斷了，而電路其他部份完好，則開關S閉合后（）A．L1發光，L2不發光B．L1不發光，L2發光C．L1和L2都發光D．L1和L2都不發光8、在右圖中，兩燈泡組成并聯的電路的電路圖是（）ABCD9、洗衣機、電冰柜等家用家電都使用三孔插頭，是由于假如不接地()A、家用家電不能工作B、家用家電的壽命會減短C、人接觸家用家電時可能發生觸電車禍D、家用家電消耗電能會降低10、居民樓的樓道里，夜晚只是時常有人經過，電燈總是亮著引起很大浪費。
科研人員借助“光敏”材料制成“光控開關”——天黑時，手動閉合，天亮?xí)r，手動斷掉；借助“聲敏”材料制成“聲控開關”——當有人走動發出聲音時，手動閉合，無人走動時手動斷掉。若將這兩種開關配合使用，就可以使樓道燈顯得“聰明”．則這些“聰明”的電路是（）ABCD光控聲控聲控光控光控聲控光控聲控11、下圖是理發用電吹風的電路，其中電熱絲通電會發熱，電動機通電會送風，選擇開關S同時與哪兩個觸點接觸時，電吹風送下來的是熱風（）A．1和2B．2和3C．3和4D．4和512、在圖所示的電路中，要使L1泛白()A、只閉合開關S1B、只閉合開關S2C、三個開關都閉合D、只閉合開關S2和S3二、填空題（每題4分，共16分）13、如圖所示,若聯接B、C接線柱，則L1、L2聯，若使燈L1、L2并聯，則接線柱A與B聯接，接線柱C與聯接。14、公路兩側的路燈采用的是聯形式，判定的根據是。15、下面4個電路中，按照要求填寫圖號。（1）、已導致漏電的有圖，閉合開關S后會出現漏電的有圖。（2）、組成串聯電路的有圖電流和電路教學設計，組成并聯電路的有圖。16、某興趣小組的朋友在了解冰柜壓縮機和燈泡聯接情況的過程中，打開冰柜門后，按照聽到的的現象，可以推斷壓縮機和燈泡是聯。
三、作圖題17、（1）將圖中的器材用筆劃線取代導線，按下述要求聯接上去：兩燈泡并聯，開關控制整個電路。（2）畫出它的電路圖。18、如圖所示。現有一個電板組。兩個開關和兩盞電燈，請你聯接好下邊的實物電路圖，使S1閉合時L1亮，使S2合時L2亮。19、如圖所示，將L1和L2并聯，用S1控制L1，用S同時控制L1和L2，按要求在下邊畫出電路圖。、按要求連圖，要求：燈泡L1和L2并聯，開關控制二個燈泡。、在“用電壓表測電壓”的實驗中某同事聯接的電路如圖所示。（1）閉合開關，觀察到燈泡L1和L2的發光情況是。（2）針對上述現象，該電路存在的問
