1.
讓一束平行光經過一透鏡,在光屏上得到一個最小、最亮的光斑(如圖所示)。小明用此透鏡做“探究透鏡成像規律”的實驗,下述說法不正確的是()
A.當物體距透鏡5cm時,成正立的像
B.當物體距透鏡15cm時,成倒立、放大的虛像
C.當物體從距透鏡20cm處向遠離透鏡的方向聯通時,所成的像逐步變小
D.當物體從距透鏡20cm處向透鏡的方向聯通時,要得到清晰的像,應使光屏緊靠透鏡
2.

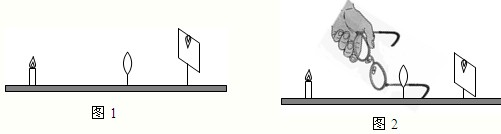

在探究凸透鏡成像規律的實驗中,當燭焰、凸透鏡、光屏處于如圖所示的位置時,恰能在光屏上得到一個清晰的像。借助這一成像原理可以制成()
A.幻燈機B.照像機C.放大鏡D.潛望鏡
3.在探究凸透鏡成像規律的實驗中,蠟燭在距凸透鏡40cm時,在透鏡的另左側的光屏上得到清晰縮小的像。若將蠟燭與光屏的位置對調,則所得像一定是()
A.放大的實像B.放大的虛像
C.縮小的實像D.縮小的虛像
4.圖中的蠟燭在光屏上成清晰縮小的像。下述可能使燭焰在光屏上成清晰放大的像的操作是()
A.透鏡不動,蠟燭、光屏緊靠透鏡
B.透鏡不動,蠟燭、光屏往右聯通
C.透鏡、光屏都不動,蠟燭往右聯通
D.蠟燭、光屏都不動,透鏡緊靠光屏
5.在探究凸透鏡成像的實驗中,先用焦距為10cm的透鏡甲進行實驗,在透鏡右邊的光屏上得到了清晰縮小的虛像。接出來不改變發光體和凸透鏡的位置,改用焦距為20cm的透鏡乙繼續進行實驗。下述情形可能發生的是()
A.光屏往右移,能接收到清晰縮小的虛像
B.光屏向左移,能接收到清晰放大的虛像
C.光屏向左移,能接收到清晰縮小的虛像
D.無論如何聯通光屏,都接收不到清晰的像
6.
某班朋友在探究凸透鏡成像規律的實驗中,記錄并勾畫了像到凸透鏡的距離v跟物體到凸透鏡的距離u之間關系的圖像,如圖所示,下述判定正確的是()
A.該凸透鏡的焦距是16cm
B.當u=12cm時,在光屏上能得到一個縮小的像
C.當u=20cm時成放大的像,投影儀就是按照這一原理制成的
D.把物體從距凸透鏡12cm處聯通到24cm處的過程中,像逐步變小
7.一物體放到距凸透鏡20cm處時,在另兩側距凸透鏡6cm處的光屏上出現了一個清晰的像。這么該透鏡的焦距可能是()
A.3cmB.5cmC.7cmD.9cm
8.
小明在探究凸透鏡成像的規律實驗中見到的一種成像的情況如圖所示。此時凸透鏡所成的像是(選填“實”或“虛”)像,其成像的條件是。
9.王軍在屋子里用焦距為15cm的凸透鏡將明亮的陽臺成像在一張作業本的空白紙上。按照王軍的實驗情況,可推斷陽臺距凸透鏡的距離范圍為,所成的像是(填成像的性質)。
10.(2017&;山東高考)無人機借助攜帶的焦距一定的微型攝像機進行航拍,來自地面景物的光通過攝像機鏡頭,會聚在感光晶圓上,產生倒立、(選填“放大”或“縮小”)的虛像;當無人機上升時,須(選填“增大”或“減小”)鏡頭與感光晶圓間的距離,能夠拍攝到清晰的畫面。
11.數碼單反同普通照像機不同之處,在于它沒有底片,而是通過一個特殊的感光層CCD,將圖象的光訊號轉化成為數字訊號保存上去。下表是某數碼單反的一些參數,請你按照這個表格,用所學過的知識來說明,感光層離開鏡頭的距離要滿足哪些條件:;要成像,物體離開鏡頭的距離要滿足哪些條件:。
12.小華在做探究凸透鏡成像規律的實驗時,將焦距為10cm的薄凸透鏡固定在光具座上50cm刻度線處,將燃起的蠟燭放置在光具座上20cm刻度線處,聯通光屏至65cm刻度線處,使燭焰在光屏上成清晰的像,如圖所示。請結合此實驗完成下述問題:
(1)如圖所示的實驗現象才能說明的成像特性。
A.照像機B.幻燈機C.放大鏡
(2)保持透鏡在50cm刻度線處不動,假如想在光屏上得到更大的清晰的像,應當進行的操作是。
A.將蠟燭左移投影儀凸透鏡成像原理,光屏左移
B.將蠟燭左移,光屏右移
C.將蠟燭右移,光屏左移
D.將蠟燭右移,光屏右移
(3)保持透鏡在50cm刻度線處不動,若將燃起的蠟燭置于光具座上80cm刻度線處,將光屏置于光具座上透鏡的兩側,通過聯通光屏,在光屏上可呈現燭焰清晰的的像。
A.倒立、放大B.倒立、縮小C.正立、放大

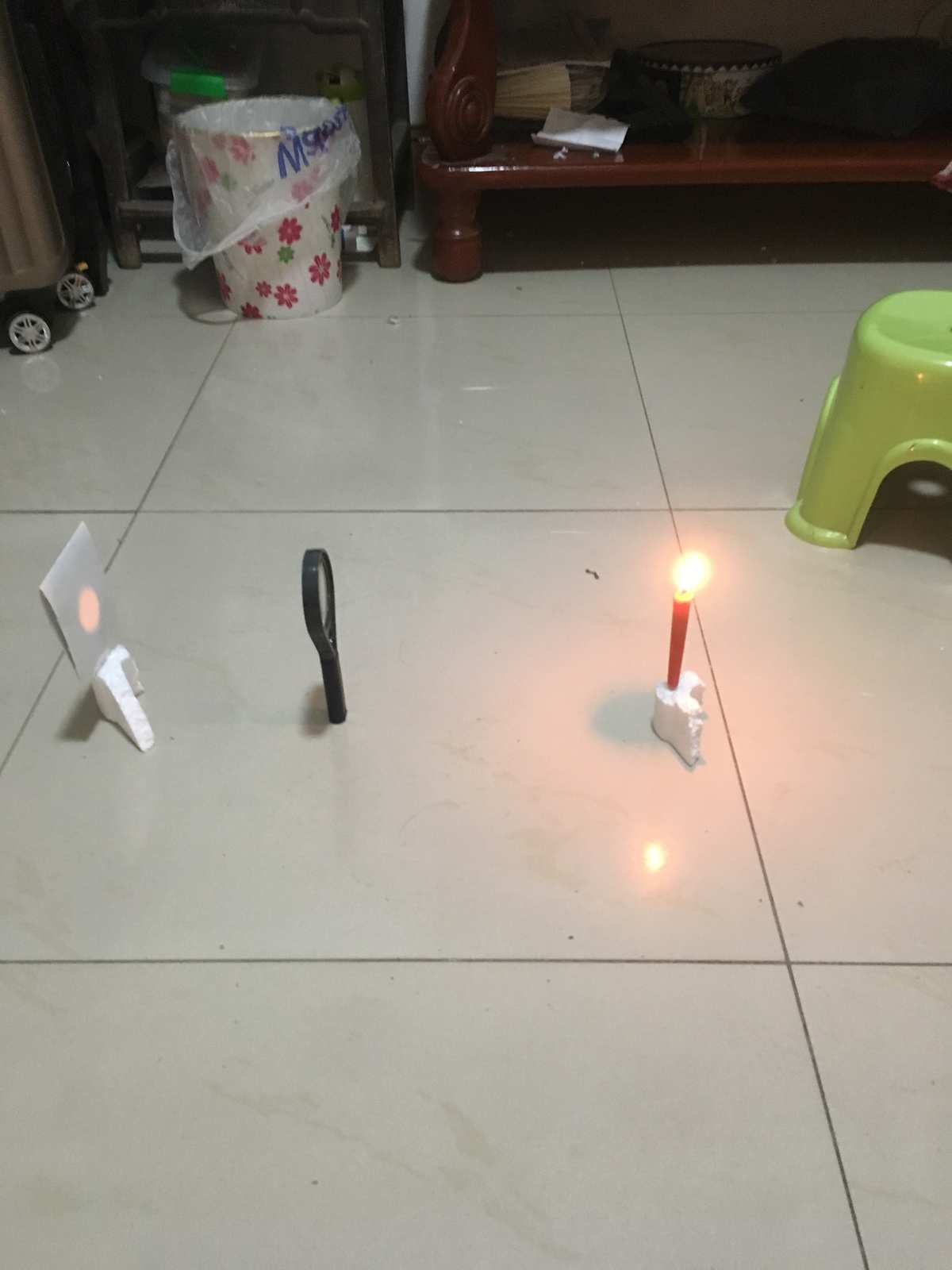

★13.在凸透鏡成像實驗中,所用的實驗器材有光具座、凸透鏡、光屏、蠟燭等。
(1)將蠟燭、凸透鏡和光屏置于光具座上,燃起蠟燭,調整凸透鏡和光屏的高度,使燭焰、凸透鏡和光屏兩者的大致在同一高度。
(2)調整好器材后,將蠟燭置于一倍焦距和二倍焦距之間的某點,在凸透鏡的另兩側無論如何聯通光屏,都找不到像,說明像距太大了,造成像距太大的緣由是。
(3)將蠟燭置于一倍焦距以內的某點,所成的像是正立、的實像。若果將蠟燭從該點向凸透鏡聯通,在這個聯通過程中,所成的像(選填“逐漸變大”“逐漸變小”或“大小不變”)。
(4)如圖所示,把蠟燭置于二倍焦距以外的A點,聯通光屏找到像。光屏和凸透鏡不動,把蠟燭從A點移到B點,倘若在B點和O點之間加一個透鏡,使燭焰的像還成在光屏上,則所加的透鏡應當是(選填“凸透鏡”或“凹透鏡”)。
參考答案
1.D解析:本題考查凸透鏡成像的規律。由題圖可以看出,該凸透鏡的焦距是10cm。按照凸透鏡成像規律,A、B、C都是正確的;當物體從距透鏡20cm處向透鏡的方向聯通時,要想得到清晰的像,光屏應遠離透鏡的方向聯通,故D是錯的。
2.A解析:本題考查凸透鏡成像規律及應用。由題圖所示可知燭焰所在物距f2f,像距v>2f。此時物體在光屏上能成一個倒立、放大的虛像,規律應用是幻燈機。
3.B解析:由題可知所成像是縮小的虛像,蠟燭是在二倍焦距以外,像在一倍焦距和二倍焦距之間。當蠟燭和光屏對調位置后,蠟燭便在一倍焦距和二倍焦距之間,按照凸透鏡成像規律,則所成像一定是放大的虛像。
4.B解析:由題知所成像為清晰縮小的像,因而物距u>2f,像距f2f,此時要成清晰放大的像,則須要調整f2f,v>2f,因而答案為B。
5.A解析:由“先用焦距為10cm的透鏡進行實驗,在光屏上得到清晰倒立、縮小的虛像”可知,此時u>2f。改用焦距為20cm的透鏡乙繼續進行實驗,不改變發光體和凸透鏡的位置,則相當于減少了物距,且此時物距u>20cm。按照凸透鏡成虛像時,物近像遠像變大,可知,要在光屏上成清晰的像,光屏須往右遠離透鏡聯通,能夠接收到清晰的虛像,故A正確,B、C、D錯誤。
6.D解析:當u=v=2f時,凸透鏡成倒立、等大的虛像,由題圖可知,u=v=2f=16cm,所以f=8cm,A錯;當u=12cm時,2f>u>f,成倒立、放大的虛像,B錯誤;當u=20cm時,u>2f,成倒立、縮小的虛像,這一原理應用于拍照機,C錯;物體從距凸透鏡12cm處聯通到24cm處的過程中,凸透鏡的物距小于焦距,成虛像,凸透鏡成虛像時投影儀凸透鏡成像原理,物距減小,像距減少,像變小,D正確。
7.B解析:本題考查凸透鏡成像特性,物距為u=20cm,像距為v=6cm,由于物距小于像距,所以此時凸透鏡成倒立、縮小的虛像,即u=20cm>2f可知f
