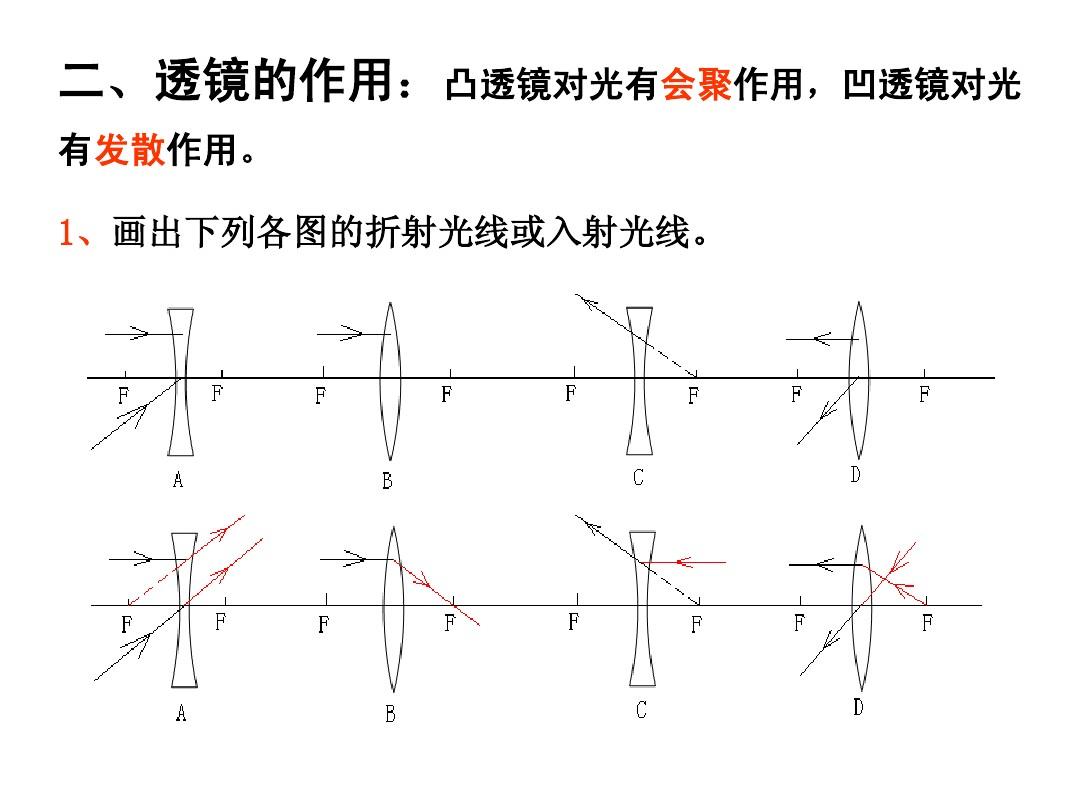

經典題23：如圖，F(xiàn)1和F2是凸透鏡的兩個焦點。 物體發出的光射到凸透鏡上發生折射。 圖中首先繪制了兩條折射光線。
（1）用畫圖的方法確定像點的位置（用小圓點表示像點，并標注字母Q）；
(2)使折射光線和對應的入射光線通過右焦點F2；
(3)用畫圖的方法確定物點的位置(用小圓點表示物點，并標出字母P)。
解析：從題意可知，凸透鏡具備以下三個條件：①光學中心； ②兩個焦點； ③兩條折射光線。
1、對于問題一，確定像點的位置。
由于我們已經知道兩條折射光線，所以應該在已知兩條折射光線的交點處反向延伸，只需要畫出已知兩條折射光線的反向延伸，那么交點就是圖像點Q。如右圖。
2 對于第二個問題，從折射成像和折射光的關系我們知道，如果QF2是連通的，那么QF2和鏡頭相交于A點，那么AF2就是經過F2的折射光。 如右圖所示。
接著，以A點為入射點，AF2為折射光線，使入射光線在凸透鏡內與凸透鏡右側相交于M點，并通過M點畫一條平行于M點的直線BM主光軸，則BM為折射光線AF2對應的入射光。 如右圖所示。

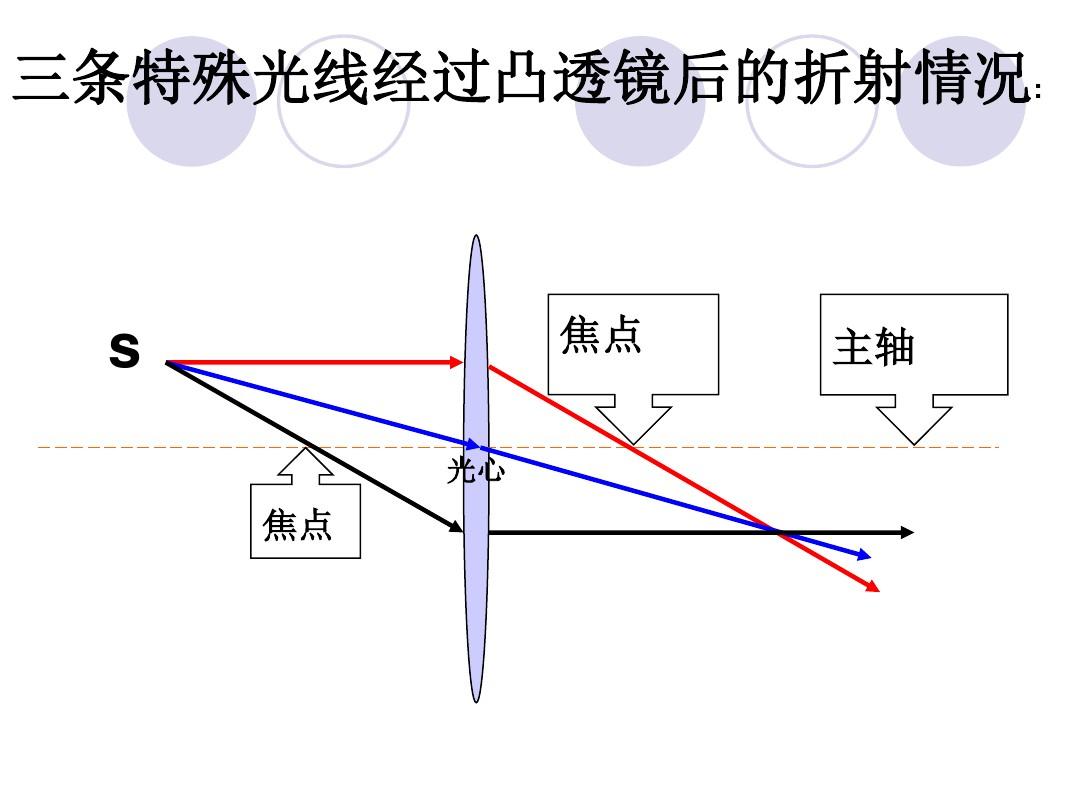

3、對于第三題，從第三條特殊射線可以知道，連接像點Q和光心O、QO、BM的點P就是物點。 如右圖所示。
