1、測量小燈泡電功率的實驗報告
中學
姓名
實驗日期
同組
【實驗?zāi)康摹繙y(cè)量小燈泡的電功率。
【實驗要求】檢測小燈泡實際電流等于額定電流、略小于額定電流、小于額定電流時的電功率。
【實驗原理】根據公式，測量小燈泡的電功率之和即可估算出小燈泡的電功率。

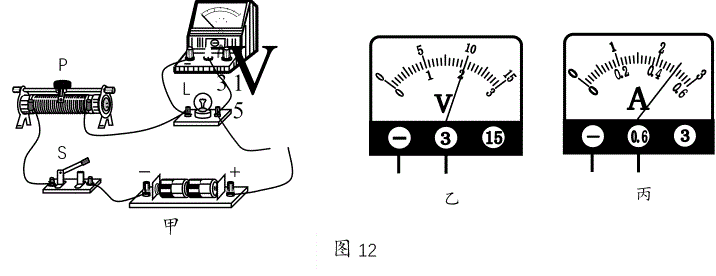

【實驗電路圖】根據實驗?zāi)康暮驮碓O(shè)計實驗電路圖，并根據電路圖連接實物。
【實驗設備】 小燈泡、電壓表、電流表、滑動變阻器、電源、開關、電線。
【實驗步驟】
1、根據電路圖連接物理電路。
2、合上開關，調節滑動變阻器，使小燈泡兩端電流為額定電流，觀察小燈泡的發光情況，記錄電壓表和電壓指示。
3、調節滑動變阻器，使小燈泡兩端電流為額定電流值的1.2倍，觀察燈泡的發光情況測量小燈泡電功率步驟，記錄電壓表和電壓指示。
4、調節滑動變阻器測量小燈泡電功率步驟，使小燈泡兩端電流高于額定電流，觀察并做好記錄。
5. 分析實驗數據，進行演示和交流，得出實驗推論。
6.評估通訊，切斷開關，整理實驗設備，撰寫實驗報告。
【防范措施】
1、按照電路圖連接物理電路時，注意：
(1)連接過程中開關應始終處于關閉狀態。
(2)根據小燈泡的額定電流值，或電路中電流、電壓的最大值，選擇合適的電阻值，并注意正負極端子的連接和正確連接。滑動變阻器。
(3)連接完成后，每個人應再次進行測試，以確保電路連接正確。
2、閉合開關前，應檢查滑動變阻器的滑塊是否處于最大位置，如果不是，則需要找出哪個位置是最大位置并進行調整。
3、在調節滑動變阻器的過程中，首先要了解變阻器的阻值可以向哪個方向增大或減小，以及如何調節它來增大或減小小燈泡兩端的電流。
4、電壓表、電流表使用前應調零。 讀數時應能清楚地看到儀表所選用的電阻值及相應的分度值。
【實驗推論】
通過公式 P=IU 估算小燈泡的功率。 （將預估結果填入表中，通過分析比較得出）

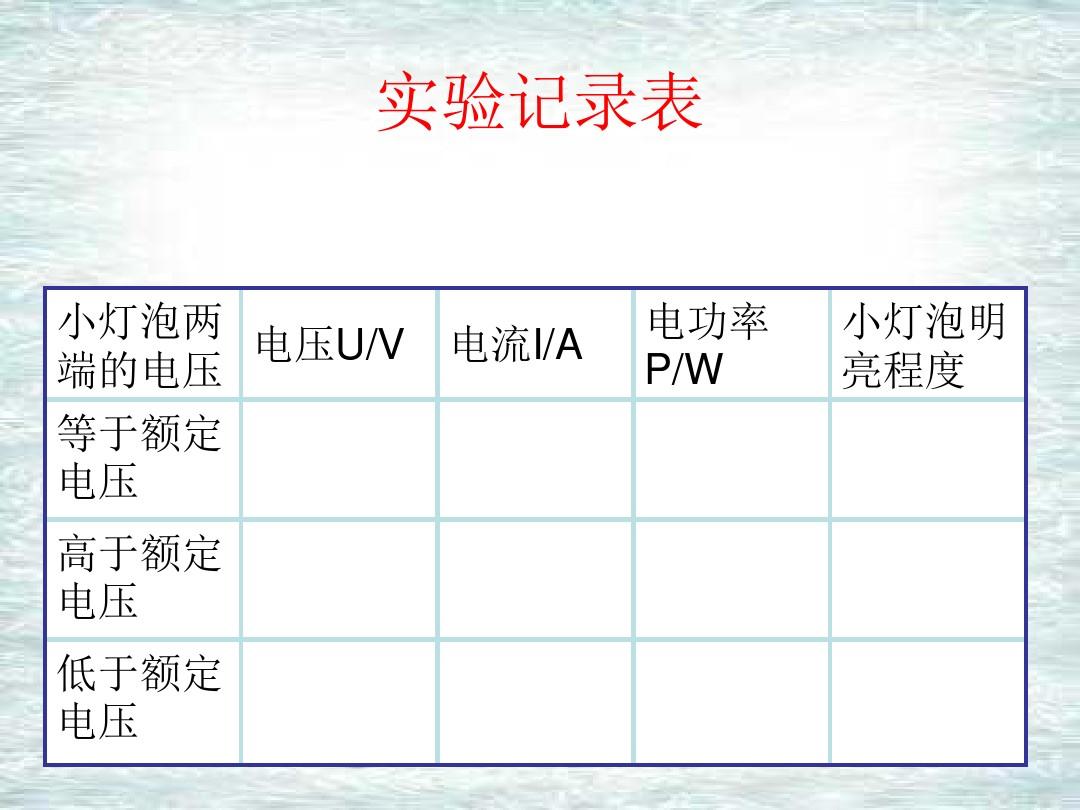

實驗數據（記錄）形式：小燈泡的額定電流為
頻率
實驗要求
發光情況
電壓（安）
電流（伏）
電功率（W）
小燈泡在額定電流下工作
流經燈泡的電流為額定電流的1.2倍
流經燈泡的電流高于額定電流
[推理]
(1)小燈泡在不同電流下的功率。 實際電流越大，小燈泡的功率就越高。
(2)小燈泡的色溫由小燈泡決定，燈泡越大越亮。
U 實際 = U 金額
P 實際 = P 金額
燈正常發光
U 實際值 < U 金額
P 實際 P 金額
燈比平常更亮_____
U 實際值 > U 金額
P 實際 P 金額
燈比正常情況更亮_____ 燈可能已損壞
2.實驗材料：檢測小燈泡的電功率
