[!--downpath--]透鏡對光線的作用以及凸透鏡成像規律是本部份的重點。我們將從透鏡對光線的作用、實像與實像的區別、凸透鏡成像大小的判定三個角度進行分析，借以幫助朋友們理清易錯緣由、提升解題能力。
一
聚散不辨
【例1】如圖畫出了光線通過透鏡（圖中未畫出）的情形，其中屬于凸透鏡的是（）
A.甲B.乙C.丙D.丁
【錯解】A
【錯解緣由】甲中的折射光線會聚在主光軸上，所以甲對光線有會聚作用，即甲為凸透鏡。
【分析與正解】凸透鏡對光線有會聚作用，凹透鏡對光線有發散作用。所謂的“會聚”是指折射光線相對入射光線愈發緊靠主光軸；“發散”是指折射光線相對入射光線愈發遠離主光軸。如右圖所示，分別延長入射光線，甲、乙、丁的折射光線相對于入射光線愈發偏離主光軸，是發散的，所以都是凹透鏡；只有丙的折射光線相對入射光線愈發緊靠主光軸，是會聚的，所以丙是凸透鏡。故選C。
【點評】會聚在主光軸上的光線不一定顯得會聚；偏離主軸的光線也不一定顯得發散。
二
虛實不清
【例2】照相機、投影儀、放映機和放大鏡都是凸透鏡成像原理的具體應用，對應右圖，相關使用和成像的說法正確的是（）
A.拍照機：被拍物體應在甲區域內，成倒立、縮小的虛像
B.投影儀：被投影物體應在乙區域內，成正立、放大的實像
C.放映機：被觀察物體應在乙區域內，成倒立、放大的實像
D.放大鏡：被觀察物體應在丙區域內，成正立、放大的虛像
【錯解】D
【解錯緣由】1倍焦距是虛像和實像的分界線。被觀察物體在丙區域內，即1倍焦距以內，成正立放大的實像而不是虛像。

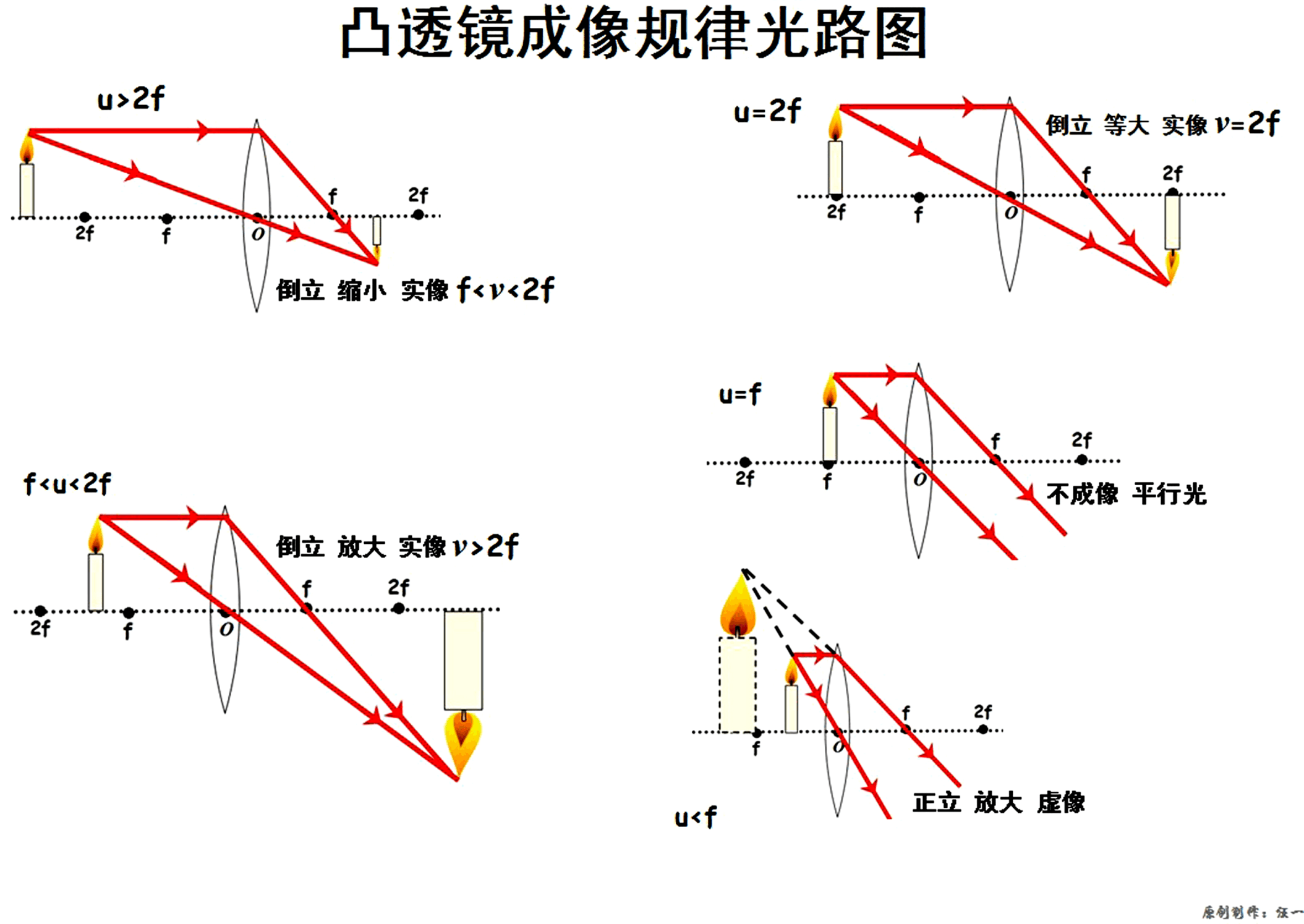

【分析及正解】根據凸透鏡成像的四種情況和應用進行判別：u＞2f，成倒立、縮小的虛像，f＜v＜2f，應用于拍照機和攝像機；u=2f，成倒立、等大的虛像初中凹凸透鏡成像規律圖，v=2f，通常拿來求凸透鏡的焦距；f＜u＜2f，成倒立、放大的虛像，v＞2f，應用于投影儀和放映機；u＜f，成正立、放大的實像，應用于放大鏡。故選A。
【點評】凸透鏡成像的四種情況和應用，以及凸透鏡成虛像時，物距、像距、物像之間的關系，是凸透鏡成像習題的重要根據，一定要熟練把握。
三
大小不分
【例3】如圖，是借助相同焦距的拍照機先后拍攝的2022年上海夏季青奧會吉祥物冰墩墩的兩幅相片，要拍攝到清晰的乙相片，關于物距和像距的調節（）
A.物距降低，像距減少
B.物距降低，像距變大
C.物距減小，像距減少
D.物距不變，像距變大
【錯解】A
【錯解緣由】要拍攝到清晰的乙相片，即：使像變大，應當減少物距的同時像距變大，而非像距降低。
【分析及正解】凸透鏡成虛像時，像的大小變化規律是：物近像遠像變大，物遠像近像變小。由圖知，甲相片的像比乙的像小，按照凸透鏡成像的規律，成的像越小，此時的物距越大，像距越小；所以拍攝甲相片時，單反與冰墩墩的距離較大（物距較大），像距小；拍攝乙相片時，物距小，像距大。故選B。
【點評】本題主要考查了拍照機的制做原理及凸透鏡成像的規律與應用，只有認清成像特性與物距之間的關系，把握成虛像時的動態變化規律初中凹凸透鏡成像規律圖，才可以順利解決此題。
