單相異步電動機剛啟動時，流過電子定子的電壓很大，是額定電壓的4-7倍。 對于大容量的電機，如果采用普通的全電壓啟動方式，啟動時的電壓會過大，電源電流會增加很多，影響其他電機的正常運行。使用同一電源的設備。
解決上述問題的方法是及時啟動單相異步電機降糖，電機運轉后提供全電壓。 一般規定供電容量在180kV.A以上、電動機容量在7kW以下的單相異步電動機可以用直流全電壓啟動。 如果超過這個范圍，就應該采用降糖的方法。 另外，由于降糖啟動時流入電機的電壓較小，電機產生的轉矩也較小電源啟動電流過大，因此降糖啟動必須在輕載或空載時進行。
降糖激活控制電路的種類很多，下面只介紹比較常見的星三角（Y-△）降糖激活控制電路。
1、星三角降糖啟動接線方法

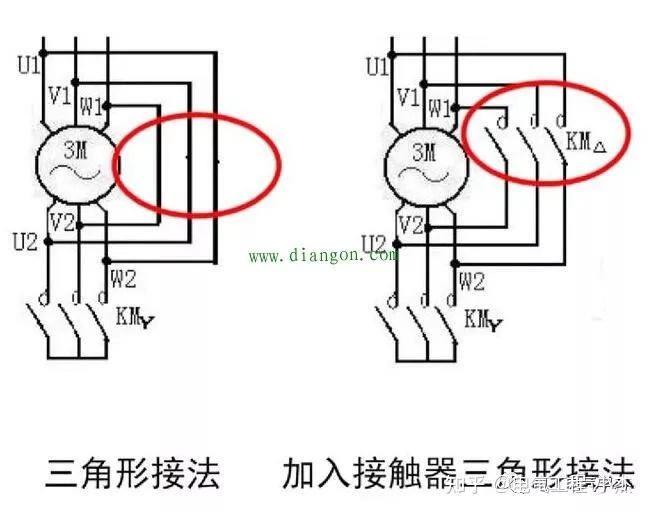

單相異步電動機接線盒有U1、U2、V1、V2、W1、W2 6個端子，如圖1所示。U2、V2、W2接在一起時，內部定子形成星形接法，如圖2所示； 當U1、W2、U2與V1、V1、W2成對連接時，內部定子就形成三角形連接，如圖3所示。如果單相電源任意兩相間的電流為380V，電機定子星形連接時，每個定子上的實際電流值為380/
=220V;
當電機定子接成三角形時，每個定子上的電流值為380V。 因為定子接成星形時電流增大，流過定子的相應電壓也減小（約為三角形接法的1/3）。
圖 1 三相異步電動機接線盒
圖 2
圖 3
星三角降糖啟動控制電路是在啟動時將電機的定子接成星形，啟動后將定子接成三角形，讓電機全電壓運行。 電動機的定子接成星形時，定子上的電流升高，流過定子的電壓小，所以形成的轉矩也小，所以星三角啟動只適用于光-負載或空載啟動。
2、星三角降糖啟動電路
星三角降糖啟動電路如圖4所示，該電路采用定時保險絲手動控制開關。 星三角降糖啟動電路的工作原理分析如下：
圖 4 星三角降糖啟動電路
圖5 星-三角降糖啟動電路器件物理連接圖
①合上電源開關QS
② 星型降糖啟動控制
按下啟動按鈕SB1→接觸器KM3線圈和定時熔斷器KT線圈均得電→KM3主觸頭閉合，KM3常開輔助觸頭閉合，KM3常閉輔助觸頭斷開→KM3主觸頭閉合，電機定子接成星形； KM3常閉輔助觸點斷開電源啟動電流過大，切斷KM2線圈供電； KM3常開輔助觸點閉合使KM1線圈得電→KM1線圈得電使KM1常開輔助觸點和主觸點全閉合→KM1常開輔助觸點閉合使KM1線圈繼續得電SB1斷線后； KM1主觸點閉合，使電機U1、V1、W1端得電，電機星形啟動。
③三角正常運行控制
時間熔斷器的KT線圈通電一段時間后，其延時常閉觸點斷開→KM3線圈失電→KM3主觸點斷開，KM3常開輔助觸點斷開，KM3常閉輔助觸點閉合→ KM3主觸點斷開，取消電機定子星形接法； KM3常閉輔助觸點閉合，使KM2線圈得電→KM2線圈得電，KM2常閉輔助觸點斷開，KM2主觸點閉合→KM2常閉輔助觸點斷開，所以KT線圈斷電； KM2主觸頭閉合，電機定子接成三角形接法，電機正常運行。
④停止控制
按下停止按鈕SB2→KM1、KM2、KM3線圈全部失電→KM1、KM2、KM3主觸點全部斷開→因電源被切斷，電機停止。
⑤ 關閉電源開關QS
【溫馨提示】 現場接線時，電機接線盒內各端子的短接片不一定要拆掉！
裝配工在啟動星三角電路時必須掌握的電路，在現場維修時經常被儀表工看到。 因此，儀表行業必須熟悉并掌握此電路的原理、接線及故障排除。 多一項技能對你的工作有益。 利而不害。
