大家好！
本系列我們將學習電廠常用安全工具的使用方案和注意事項！
在對高壓設備進行停電檢修或其他工作時，為了防止檢修設備突然來電或附近帶電高壓設備產生的感應電壓對工作人員造成傷害，需要安裝一根地線。 在停電設備上安裝地線也能起到作用。 用完剩余電量。

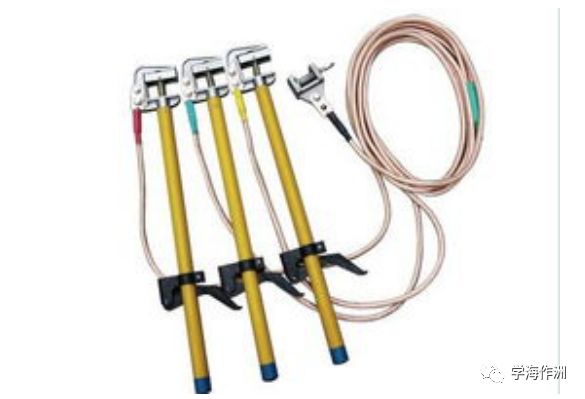

(1)地線的組成
1. 線夾：用于將地線連接至設備。 根據接地點載流部分的外觀，有多種專用夾具可供選擇。
2、多股軟銅線應能承受通過工作現場的最大短路電流，并應有一定的機械強度。 因此規定短路接地線所用的多股軟銅線不應小于25平方毫米。 多股軟銅線 導線載流量的選擇應根據接地線所用的系統短路能力而定。 系統越大，短路電流越大，所選用的接地線承載面積也越大。 多股軟銅線套的絕緣塑料護套提供保護。
3、接地端子：作為地線與地網的連接。 一般是用螺絲固定的。
(2) 拆卸順序
安裝、拆除地線有嚴格的安全操作規程。 安裝地線時，必須先連接接地端子，然后將導體端子掛起，接觸必須良好。 拆除地線時，必須先拆除導體端子，再拆除接地端子。
（三）注意事項
1、接地線的線卡或線夾應與導體接觸良好，并有足夠的夾緊力，防止短路電流通過時因接觸不良而熔斷或因電動力而脫落。
2、檢查接地銅線與三短銅線連接是否牢固。
3. 地線的安裝和拆卸必須由兩人進行。 安裝地線前必須檢查通電情況。 操作人員必須戴絕緣手套并使用絕緣棒。 雷雨天氣或接地網接地電阻不合格時也應穿絕緣靴。
4、接地線每次使用前應詳細檢查，檢查螺絲是否松動，銅線是否有斷股，線夾是否好用等，損壞的接地線應及時修復或更換，禁止使用不合格的接地線。 。
5、接地線必須用專用夾子固定在電線上。 嚴禁采用繞線方法接地或短路。
6、每組接地線應編號并存放在固定位置。 存儲位置也應編號。 地線編號與存放位置編號必須一致，避免因誤拔或遺漏地線而造成事故。
7、接地點與工作設備之間不允許連接刀開關或熔斷器，防止斷開時工作現場失去接地，威脅維護人員的安全。
8、接地線一般應在經過短路電流后報廢。
低壓
驗電器

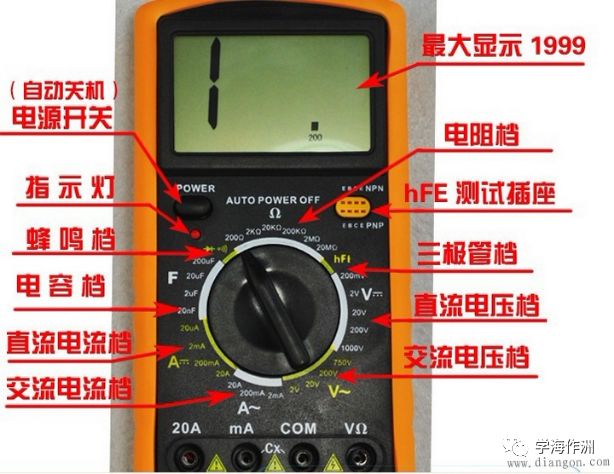

萬用表是一種帶有整流器的磁電儀器，可以測量交、直流電流、電壓、電阻等各種電氣參數。 對于每個電量，通常有幾個范圍。 也稱為萬用表或簡稱為萬用表。 萬用表由磁電電流表（表頭）、測量電路和選擇開關組成。 通過改變選擇開關，可以方便地測量多種電參數。 其電路計算的主要依據是閉路歐姆定律。 萬用表的種類很多，使用時應根據不同的要求進行選擇。
(1) 電壓測量

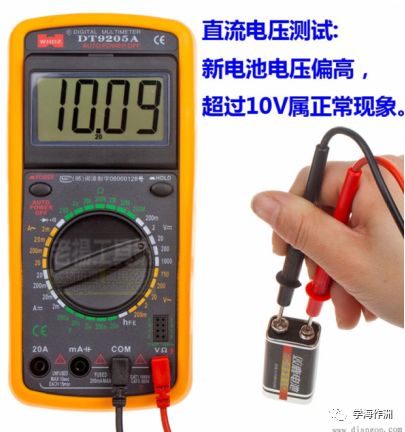

1、測量直流電壓，如電池、隨身聽電源等。首先將黑表筆插入“com”孔，紅表筆插入“V Ω”孔。 將旋鈕選擇到比估計值大的量程（注：表盤上的數值為最大量程，“V-”代表直流電壓量程，“V~”代表交流電壓量程，“A”代表交流電壓量程）代表電流量程），然后將表筆連接到電源或電池兩端； 保持接觸穩定。 該值可以直接從顯示屏上讀取。 如果顯示為“1.”，則說明量程太小，因此在測量工業電器之前需要增大量程。 如果數值左側出現“-”，則表示表筆極性與實際電源極性相反。 此時紅色表筆接負極。
2.交流電壓的測量。 表筆插孔與直流電壓測量相同，但應將旋鈕旋至交流檔位“V~”至所需量程。 交流電壓沒有正負之分，測量方法與之前相同。 無論測量交流還是直流電壓，都必須注意人身安全，不要用手觸摸表筆的金屬部分。
(2) 電流測量

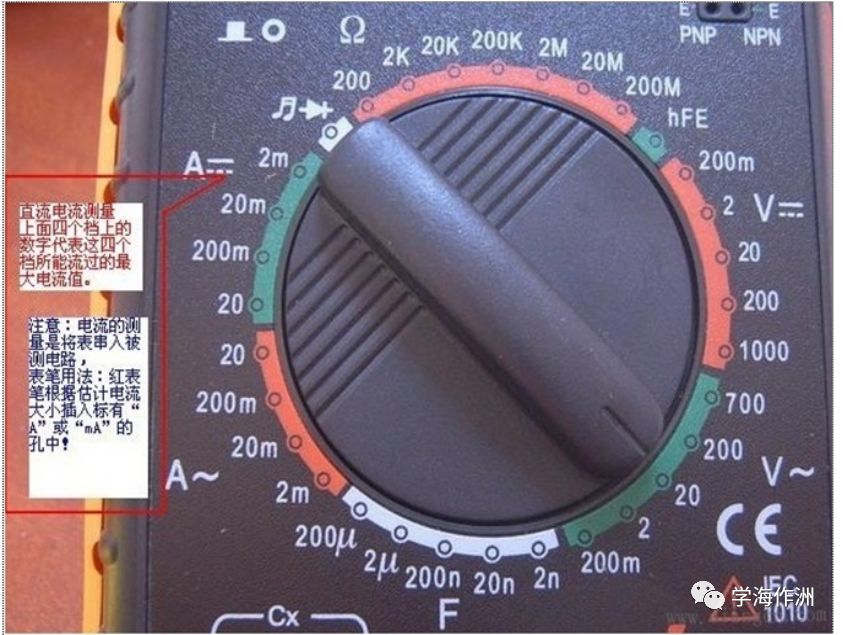

1.直流電流的測量。 首先將黑色測試線插入“COM”孔中。 如果測量電流大于200mA，將紅色表筆插入“10A”插孔，并將旋鈕旋至直流“10A”位置； 如果測量的電流小于200mA，請將紅色表筆插入“200mA”插孔，轉動旋鈕至DC 200mA以?xún)?nèi)合適的量程。 調整完畢后即可開始測量。 將萬用表插入電路中，保持穩定，即可讀取讀數。 如果顯示“1.”電流表的使用方法，則需要增大量程； 如果數值左側出現“-”，則表示電流從黑表筆流入萬用表。
2.交流電流的測量。 測量方法與1相同，但檔位應設置為AC檔位。 電流測量完成后，應將紅表筆插回“VΩ”孔中。 如果忘記這一步直接測量電壓，儀表就會燒毀。
(3)測量電阻
將表筆插入“COM”和“VΩ”孔中，轉動旋鈕至所需的“Ω”量程，將表筆連接到電阻兩端的金屬部分。 測量時可以用手觸摸電阻器，但不要同時握住雙手。 接觸電阻兩端會影響測量精度——人體是電阻高但阻值有限的導體。 讀數時，保持表筆與電阻接觸良好； 注意單位：在“200”檔位，單位為“Ω”，在“2K”至“200K”檔位，單位為“KΩ”，“2M”以上單位為“MΩ”。
(4) 測量二極管

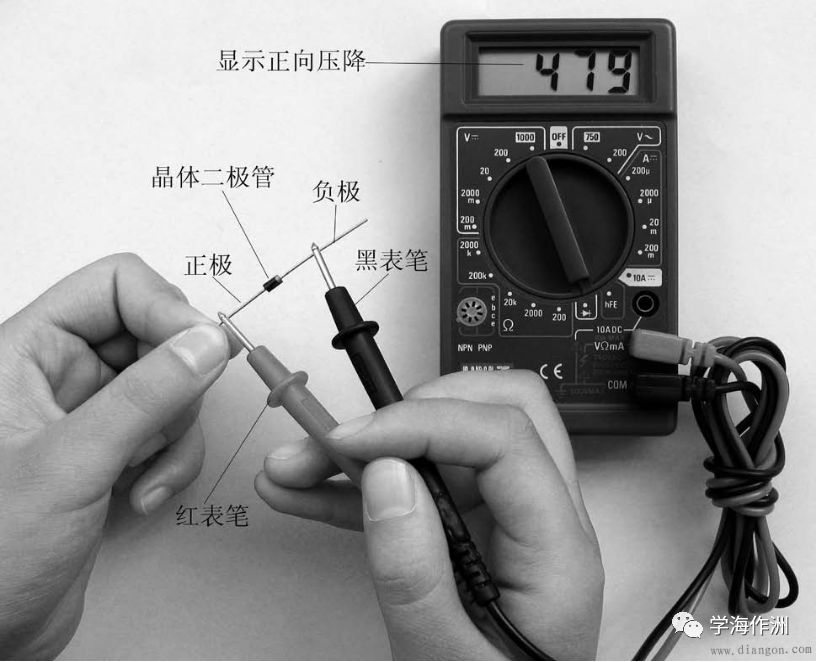

數字萬用表可以測量發光二極管、整流二極管……測量時表筆的位置與測量電壓時相同。 將旋鈕旋至“ ”位置； 將紅色表筆連接到二極管的正極電流表的使用方法，將黑色表筆連接到負極。 此時會顯示二極管的正向。 壓力下降。 肖特基二極管的壓降約為0.2V，普通硅整流器（、串聯等）的壓降約為0.7V，發光二極管的壓降約為1.8~2.3V。 更換測試引線。 如果顯示器顯示“1.”，則正常，因?yàn)槎O管的反向電阻很大，否則管子已被擊穿。
(5) 測量晶體管
測試線插入位置同上； 其原理與二極管相同。 首先假設A腳為底座，將黑表筆連接到該腳，紅表筆分別連接到另外兩個腳； 如果兩個讀數都在0.7V左右，則用紅筆連接到引腳A，黑筆接觸其他兩個引腳。 如果兩者都顯示“1”，則引腳 A 為基極。 否則需要重新測量，該管子是PNP管子。 那么如何判斷集電極和發射極呢？ 數字手表不能像模擬手表那樣通過指針擺動來判斷，那么我們?cè)撛趺崔k呢？ 我們可以用“hFE”檔位來判斷：首先將檔位調到“hFE”檔位，可以看到齒輪旁邊有一排小千斤頂，分為PNP和NPN管子的測量。 管類型已預先確定。 將底座插入相應管型的“b”孔中，將另外兩條腿分別插入“c”和“e”孔中。 此時可以讀取該值，即β值； 然后固定底座，將剩下的兩個插腳互換； 比較兩個讀數。 讀數較大的銷釘位置對應于表面“c”和“e”。
溫馨提示：以上方法只能直接測量9000系列等小管子。 如果要測量大管子，可以采用接線法，即用小導線將三個引腳引出。 這樣就方便很多了。
(6) 測量MOS場效應管
N溝道的有國產的3D01、4D01以及日產的3SK系列。 G極（柵極）的測定：用萬用表的二極管刻度。 如果某一引腳與另外兩個引腳之間的正負壓降均大于2V，則顯示“1”，該引腳為G門。然后交換表筆測量其余兩個引腳。 當電壓降較小時，黑表筆接D極（漏極），紅表筆接S極（源極）。
電壓曲線：在測試或生產時，可以用來測量器件各引腳的電壓，與正常電壓進行比較，以判斷器件是否損壞。 也可用于檢測穩壓值較小的齊納二極管的穩壓值。 原理如圖：R為1K，電源端電壓取決于穩壓二極管標稱穩壓值，一般大于標稱電壓。 高于3V，但不超過15V。 然后用萬用表檢測D管兩端的電壓值。 該值就是D管的實際穩壓值。
電流檔位：將儀表插入電路中，測量和監測電流。 若電流偏離正常值較遠（根據經驗或原正常參數），必要時可對電路進行調整或修理。 也可以用萬用表的20A設定來測量電池的短路電流，即將兩表筆直接連接到電池兩端。 記住時間不能超過1秒！ 注：此方法僅適用于干電池、AA、AA充電電池。 初學者必須由熟悉維護保養的人員指導。 他們絕對不能自己操作！ 根據短路電流可以判斷電池的性能。 在同型號電池充滿電的情況下，短路電流越大越好。
電阻等級：可用來判斷電阻器、二極管、晶體管的好壞的方法之一。 當電阻器的實際阻值與標稱值偏差過大時，電阻器就會損壞。 對于二極管、晶體管來說，如果任意兩腳之間的電阻不是很大（幾百K以上），就可以認為性能已經下降或者已經被擊穿損壞。 請注意，該晶體管不是電阻性的。 此方法也可用于歧管塊。 需要注意的是，流形塊的測量只能與正常參數進行比較。
夾鉗
電表

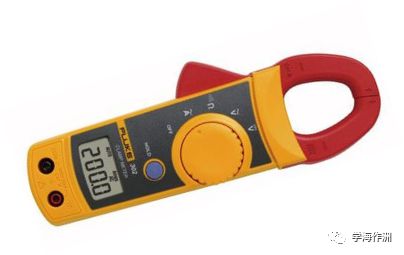

鉗形電流表由電流互感器和電流表組成。 擰緊扳手即可打開電流互感器鐵芯； 被測電流所通過的導線可以穿過鐵芯的開口間隙而不切斷鐵芯，松開扳手時鐵芯閉合。
(一)工作原理
鉗形電流表的原理是基于電流互感器的工作原理。 當鉗表的鐵芯放松閉合時，根據互感器的原理，在其次級繞組上會產生感應電流，電流表指針發生偏轉，從而指示出被測電流的值。 當緊握鉗形電流表扳手時，可以打開電流互感器的鐵芯，被測電流的導線進入鉗口內部，作為電流互感器的初級繞組。
值得注意的是，由于鉗形電流表的原理是利用互感器原理，因此鐵芯閉合是否嚴密、是否存在大量剩磁都會對測量結果產生很大影響。 當測量較小的電流時，測量誤差會增大。 。 此時可將被測導線在鐵芯上多繞幾圈，以改變互感器的電流變比，以增大電流范圍。
(2) 使用方法
1、首先正確選擇鉗形電流表的電壓等級，檢查其絕緣是否良好、是否損壞、指針擺動是否靈活、鉗口是否生銹等，根據電機估算額定電流電源選擇儀表的量程。
2、使用鉗形電流表前，應仔細閱讀使用說明書，了解其是交流鉗形表還是交直流兩用鉗形表。
3、由于鉗形電流表本身精度較低，測量小電流時，可采用以下方法：先將被測電路的導線繞幾圈，然后放入鉗形表的鉗口中進行測量。 此時鉗形表指示的電流值并不是實際測量的值。 實際電流應該是鉗形表的讀數除以電線的匝數。
4、測量時鉗形表的鉗口應緊閉。 如果閉合后有響聲，可將鉗口張開并復位一次。 如果仍無法消除噪音，請檢查磁路接合面是否光滑、清潔。 如有灰塵，請擦拭干凈。
5、鉗形表一次只能測量一相導體的電流。 待測導體應放置在鉗表窗口的中心。 多相導線不能夾在窗口內進行測量。
6、被測電路的電壓不能超過鉗形表上標注的值，否則容易引起接地事故或造成觸電危險。
7、測量籠型異步電機運行時的運行電流。 根據電流大小，可以檢查判斷電機是否正常工作，以保證電機的安全運行，延長其使用壽命。
8、測量時，可以每相測量一次，也可以三相測量一次。 此時儀表上的數字應該為零（因?yàn)槿嚯娏飨嗔恐蜑榱悖?當鉗口內有兩相線時，儀表上的數字應為零。 上面顯示的值為第三相的當前值。 通過測量各相電流，可以判斷電機是否過載（測量的電流超過額定電流值）、電機內部是否過載（將其他形式的能量轉換成電能的裝置稱為電源）電源電壓是否有問題，即三相電流不平衡度是否超過10%限度。
（三）注意事項
1、在高壓電路上測量時，禁止用鉗形電流表的導線與另一表計進行測量。 測量高壓電纜各相電流時，電纜頭間距離應大于300mm，絕緣應良好。 只有在認為方便的情況下才可以進行測量。
2、觀察電表計時時，應特別注意頭部與帶電部件保持安全距離。 人體任何部位與帶電體的距離不得小于鉗形表的全長。
3、測量低壓熔斷器或水平布置的低壓母排的電流時，測量前應將各相熔斷器或母排用絕緣材料保護隔離，以免相間短路。
4、使用高壓鉗形電流表時，要注意鉗形電流表的電壓等級。 嚴禁使用低壓鉗形表測量高壓電路的電流。 使用高壓鉗形表測量時，應由兩人操作。 非值班人員測量時還應填寫第二張工作票。 測量時應戴絕緣手套并站在絕緣墊上。 不得接觸其他設備，防止短路或接地。
5、鉗形電流表測量完成后，將開關拉至最大量程，避免下次使用時不慎過流； 并應存放在干燥的室內。
6、電纜一相接地時，嚴禁測量。 防止因電纜頭絕緣水平低而發生接地?fù)舸┍ǎ＜叭松戆踩?span style="display:none">IVN物理好資源網(原物理ok網)
