1. 磁現象
1、磁性：磁鐵具有吸引鐵、鈷、鎳等物質的性質。
2、磁極：
3、磁化：某些物體在磁鐵或電流的作用下獲得磁性的現象。
2. 磁場
1、磁場是磁鐵周圍的一種特殊物質，可以傳遞磁極之間的相互作用。
2、磁力線方向：小磁針靜止時N極的方向。
3、磁感應線：

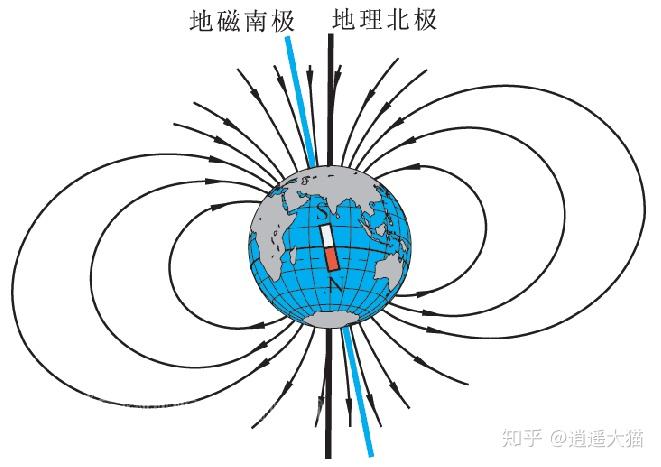

4、地磁場：地理的兩極和地磁場的兩極大致相對，不重疊。
3.電磁學
1、電流的磁效應：奧斯特實驗表明，電流周圍存在磁場。

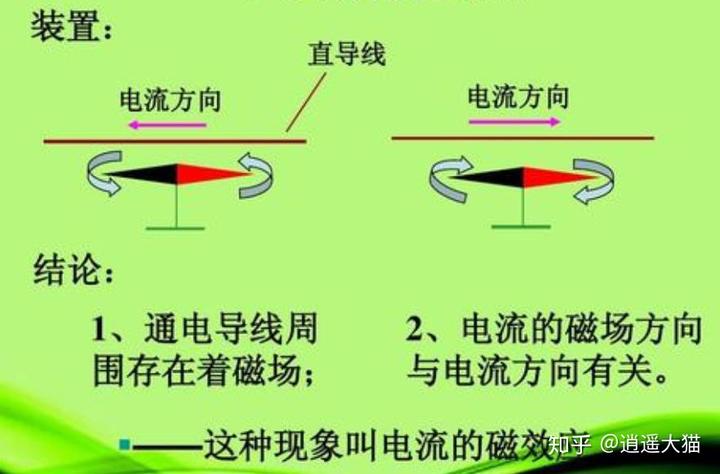

奧斯特實驗
2.電磁鐵
3、通電螺線管磁極判斷：安培法則
4. 電動機
原理：磁場對載流導線（線圈）有強大的作用。 磁場中載流導體所受力的方向與電流方向和磁力線方向有關。 能量轉換：電能轉化為機械能。
5.磁力發電
1、電磁感應現象：
產生感應電流的條件：①閉合電路②部分導體移動切割磁力線。
【注】1831年10月17日，法拉第首次發現電磁感應現象，為電磁學做出了巨大貢獻。 他被稱為“電力之父”。
2.發電機
測試點1：磁現象和磁場
1. 磁場
基本性質：磁場是以特殊形式客觀存在的、不可見、無形的物質。 它對放入其中的鐵、鈷、鎳等物質具有強大的作用。
2、產生：磁鐵周圍有磁場，電流和移動電荷周圍也有磁場。
3. 方向
四、查詢方式
在磁場中撒一些鐵屑。 這些鐵屑的分布就表明了磁鐵周圍磁場的分布（科學方法：換算法）
2、磁場的描述——磁力線
繪制方法：曲線上任意點的切線方向與該點的磁場方向一致。 這些曲線稱為磁場線。 （科學方法：模型法）
2. 性質： 磁力線是為了形象地描述磁場而創建的假想曲線。 它們并不是客觀存在于磁場中的真實曲線。
3、特點：

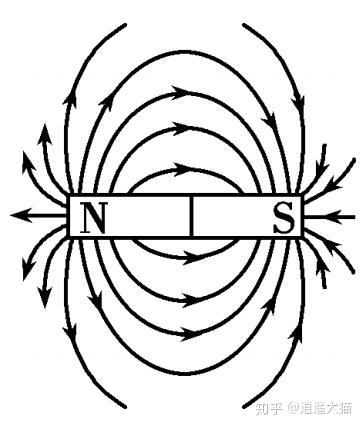

A. 條形磁鐵的磁場
條形磁鐵的磁場

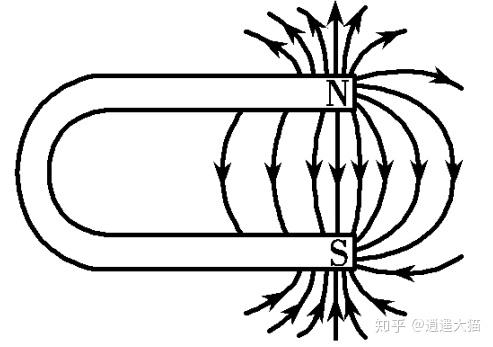

B、蹄磁鐵的磁場
蹄磁鐵磁場

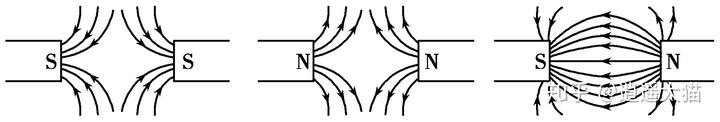

C. 磁極之間的磁場
磁極之間的磁場

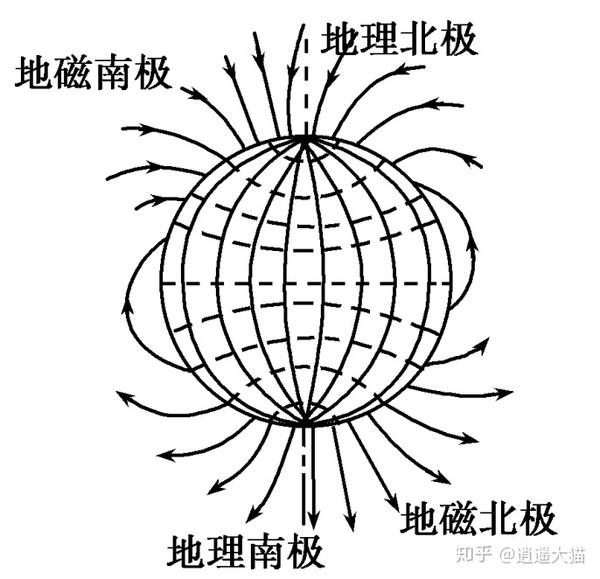

D、地磁場
地磁場

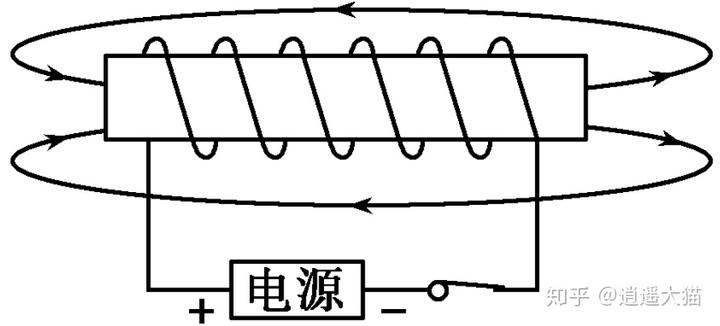

E. 通電螺線管的磁場
通電螺線管磁場 測試點2：電流磁場電機
1. 安培定則

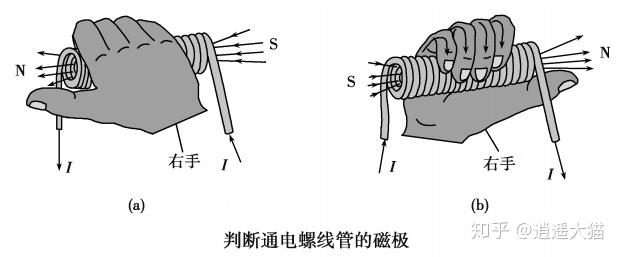

1、安培法則：又稱右手螺旋法則，用右手握住通電螺線管，將四根手指向通電螺線管中電流的方向彎曲。 那么大拇指所指的一端就是通電螺線管的N極。 。
2.使用安培法則時的注意事項
(1)決定通電螺線管磁極極性的根本因素是通電螺線管上電流流過的方向，而不是通電螺線管上導線的繞制方法和正負極的連接電源的兩極。 當流過兩個通電螺線管的電流方向相同時，它們兩端的磁極具有相同的極性。
(2) 四個手指的環繞方向必須是通電電磁鐵上電流的環繞方向。
(3)N極和S極位于通電電磁鐵的兩端。
【例1】（2018廣東模擬）如圖所示電路中，開關S接通a后，電磁鐵左端為_____極。 當小磁針靜止時，A端為磁極。 將開關S由a改為b，調節滑動變阻器滑塊P，保持電流表指示不變，電磁鐵的磁性（可選“增強”、“減弱”或“不變”）。
【分析】當開關接在a端子上時，根據圖中電流方向和安培定律，電磁鐵左端為北極（N極）感應電流方向的判斷，右端為南極（S極） ）； 根據同名磁極相互排斥、同名磁極相互吸引可知，小磁針的A端為北極（N極）； 在本實驗裝置中，調節滑動變阻器的滑塊，使電流表示恒定，即電流保持不變。 將開關S從a改為b，則減小。 線圈匝數減少，電磁鐵的磁性減弱。
【答案】①北（N） ②北（N） ③減弱
【例2】（2018年廣東江門）如圖所示電路中，開關閉合后，位于通電螺線管右側的小磁針逆時針旋轉90°。 在圖中括號內標出電源的“+”、“-”極，并標出通電電磁鐵的N、S極。
【分析】已知開關閉合后，位于通電螺線管右側的小磁針逆時針旋轉90°。 根據磁極間的相互作用定律可知，通電螺線管的左端為N極，右端為S極。 根據右手螺旋法則，電流從右側流入，因此電源的右側為正極，左側為負極。 回答如下圖。
2、電機的平衡位置
在直流電機中，如果沒有換向器，當線圈旋轉到線圈平面與磁力線垂直的位置時，線圈相對兩側的電流方向相反，它們受到的磁場力方向相反且尺寸相同，防止線圈繼續旋轉。 它最終會停在這個位置并且不再旋轉。 這個位置稱為平衡位置。
測試點3：電磁感應發生器

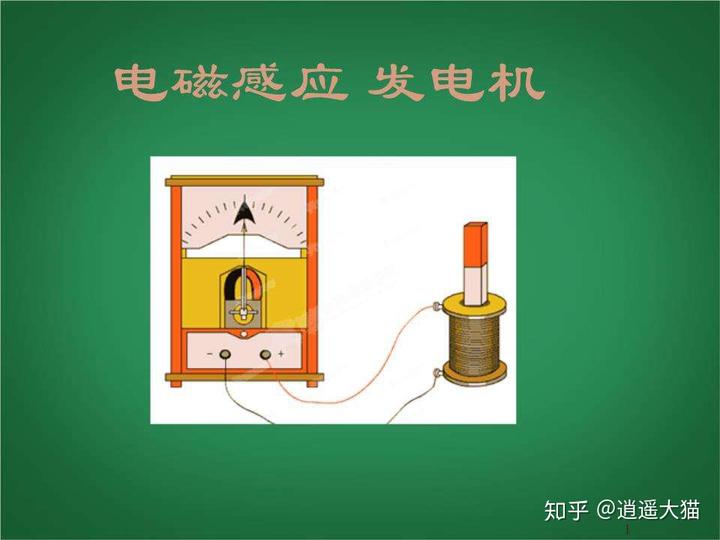

1、電磁感應

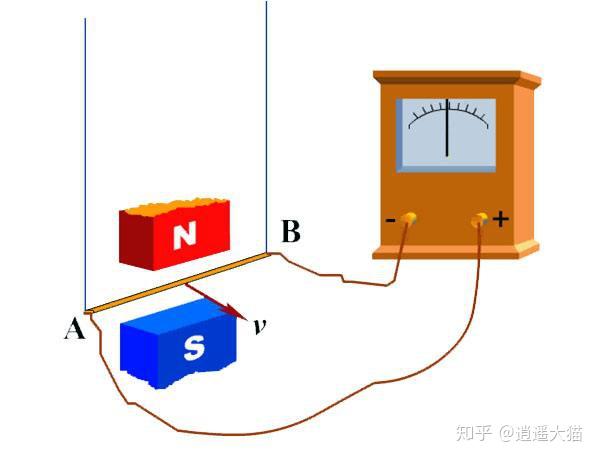

電磁感應的定義：閉合電路中導體的一部分在磁場中運動切割磁力線時產生電流的現象稱為電磁感應。 電磁感應中產生的電流稱為感應電流。
2、產生感應電流的條件：
3、與感應電流方向有關的因素：
在電磁感應現象中，感應電流的方向與導體切割磁力線的方向以及磁力線的方向有關。 如果導體的運動方向與原來的運動方向相反，或者磁力線的方向改變?yōu)榕c原來的方向相反，則感應電流的方向?qū)⑴c原來的方向相反； 如果導體的運動方向和磁力線方向變得與原來方向相反感應電流方向的判斷，則感應電流的方向不會改變。
4、能量轉換：機械能轉化為電能
5. 應用：發電機、動圈麥克風等。

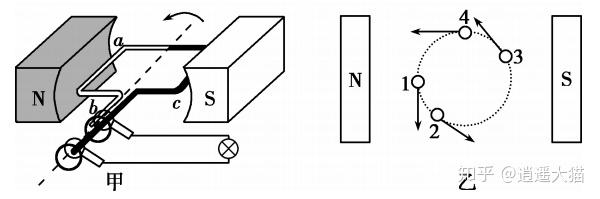

【例3】（2018年廣東廣州）圖A為發電機原理示意圖。 圖B中的“o”代表線ab。 當它在磁場中旋轉到位置1、2、3、4時，運動方向用箭頭標記。 下列說法正確的是（）
A.圖A電路中沒有電源
B.位置1時，電路中不會產生感應電流
C.發電機產生的電流方向不變
D、位置4時，電路中不會產生感應電流
【分析】發電機的原理是電磁感應現象，將機械能轉化為電能。 旋轉線圈本身就是電源。 錯誤A； 圖中，磁力線的方向是水平向右。 當它移動到位置4時，移動方向與磁力線方向一致。 平行，不切割磁力線，不會產生感應電流。 當移動到1、2、3位置時，切割磁力線就會產生感應電流。 B錯誤，D正確； 發電機線圈中產生的感應電流的大小為 方向隨時間周期性變化，C是錯誤的。 【選擇D】
知識點對比與區分

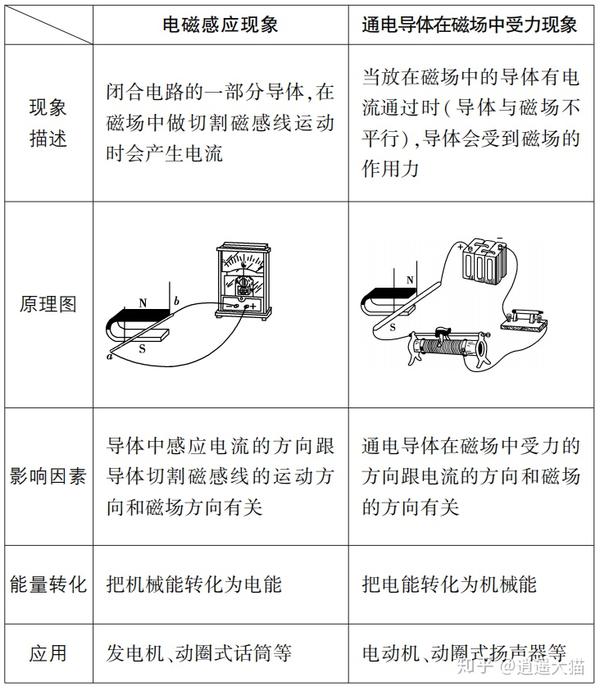

1.電磁感應現象的比較以及磁場對電流的影響

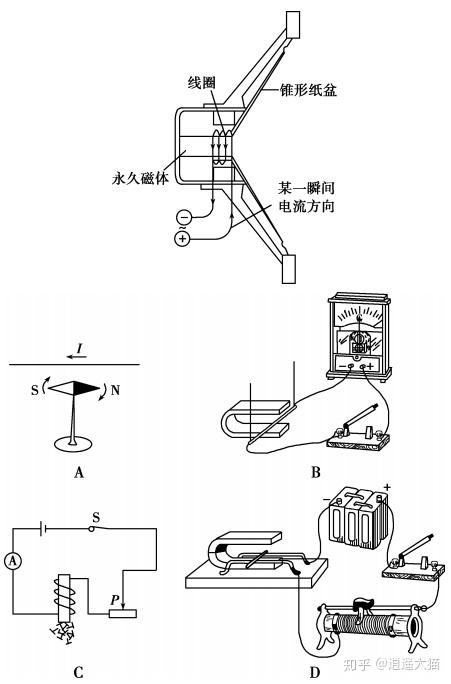

【實例一】（2018年山東德州）如圖所示，動圈式揚聲器主要由線圈、永磁體、紙盆組成。 當線圈中有電流通過時，磁場中的線圈就會受力驅動，使紙盆振動而發出聲音。 如圖所示的實驗中，動圈揚聲器的工作原理是一樣的（ ）
【分析】選項A是奧斯特實驗，即載流導體周圍有磁場；
B方案是電磁感應原理，即閉環內導體的一部分運動切割磁力線而產生電流；
選項C是探究電磁鐵的磁力強度與電流大小的關系；
選項D是電動機的示意圖，即通電導體被迫在磁場中運動。 【選擇D】
【注】揚聲器的工作原理是通電線圈被迫在磁場中運動。 揚聲器的原理與電動機相同（將電能轉化為機械能），動圈麥克風的原理與發電機相同（將機械能轉化為電能）。

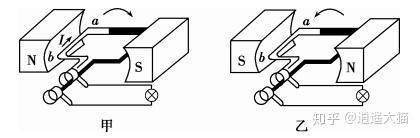

【例2】 下圖為交流發電機的示意圖。 當線圈在磁鐵中順時針旋轉時，ab中電流方向如圖A所示； 當線圈在另一個磁鐵中逆時針旋轉時，ab中的電流方向如圖B所示，()中的ab。
A、電流方向與原來相反
B. 電流方向與之前相同
C.電流方向不斷變化
D.電流方向無法確定
【分析】發電機是根據電磁感應原理制成的。 感應電流的方向與磁場方向和磁力線切割方向有關。 在圖A中，線圈在磁鐵中順時針旋轉，在圖B中，線圈的旋轉方向發生變化。 當磁場方向改變時，感應電流的方向保持不變，因此電流的方向與之前相同。 【選B】

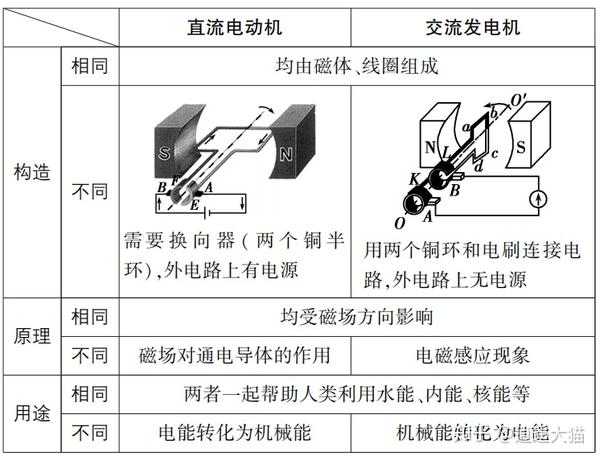

2、直流電機與交流發電機的比較
【注】區分電動機和發電機，必須區分運動是產生電能還是通電后運動，從而確定電能和機械能的轉換關系。 從設備上來說，一種有電源，另一種沒有。 電機通電就會產生運動，所以有電源的就是電動機，沒有電源的就是發電機。
【例3】（2018年廣東汕頭）如圖所示，合上開關，電機轉動。 如果我們想改變電機的旋轉方向，我們可以采取的措施是：如果電池更換為靈敏電流表，關閉開關，使用時，當電機軸快速旋轉時，靈敏電流表的指針為發現已偏轉。 這是物理學家發現的一個著名現象。
【分析】（1）合上開關，電機轉動。 其工作原理是通電線圈被迫在磁場中旋轉。 如果我們想改變電機的旋轉方向，我們可以采取的措施有：改變電流的方向；
(2)換上靈敏檢流計的電池，合上開關，用手快速轉動電機軸時，會發現靈敏檢流計的指針發生偏轉。 這是一種電磁感應現象。 (3)它是由物理學家法拉第發現的。
【答案】（1）改變檢流計的方向（2）電磁感應（3）法拉第
[注意] (1) 通電導體將被迫在磁場中旋轉。 影響電機旋轉方向的因素有：電流方向和磁場方向； (2)電磁感應是指一些導體在閉合回路中運動，從而切割磁力線。 然后回路中就會產生感應電流。

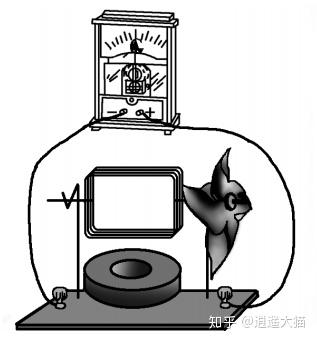

【例4】（2017年江蘇徐州）如圖所示，將漆包線繞成矩形線圈，刮去線兩端外漆，放在支架上，下面放一塊磁鐵，用紙制作一個小風車，固定在轉軸上，當風吹在風車上時，小刻度電流表的指針就會偏轉。 這是一個基于該原理工作的模型。 ()
A. 電機磁場對通電導體的影響
B. 電動機中的電磁感應
C. 發電機磁場對通電導體的影響
D. 發電機電磁感應
【分析】圖中，線圈、導線和電流表構成閉合電路。 線圈處于磁場中。 風機帶動線圈旋轉，切割磁感應線，產生感應電流。 因此，靈敏電流表的指針會偏轉； 與發電機相同。 它的工作原理是基于電磁感應現象，在運行過程中將風能轉化為電能。 【選擇D】
