根據勵磁電源的不同，有直流電橋和交流電橋兩種
1.直流電橋

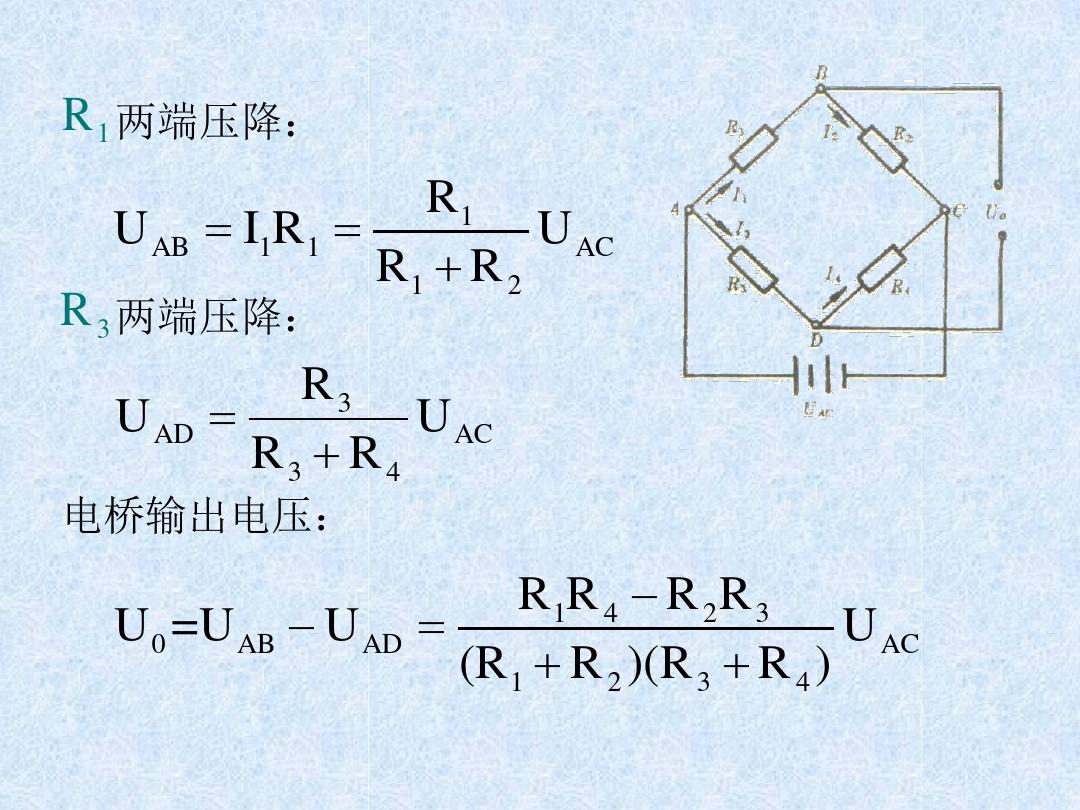

直流電橋的基本形式是由四個橋臂連接成環狀組成。 每個電橋留有一個內阻，電阻值處的兩個相對連接點和連接人的直流電源，另外兩個連接點和上面的連接引線作為電橋的輸出端，可以在其旁邊連接后續的直流放大器A。 兩條對角線連接兩個相對的頂點，就像它們之間的“橋梁”。 橋臂內阻僅為直流電橋電路，可全部或部分為應變片； 因為其中一個橋臂（或兩個、三個或四個橋）的應變內阻受外部化學體積微小變化的影響。 會引起良好電流橋的輸出電流發生變化，從而檢測出被測數學量。
使用全橋檢測的另一個好處是，如果體溫有變化，由于相鄰的兩個應變片具有相同的內阻和溫度偏差，它們形成的附加溫度電流乘法抵消，溫差為實現了。 手動補償。 如果使用雙臂橋，為了補償溫度偏差，通常需要在這個工作應變片附近放置另一個相同的應變片，并將其連接到相鄰的工作橋臂：該片實際上不承受應變，但也像工作應變儀一樣體驗空氣溫度的變化。 由于它們具有相同的因溫度變化引起的內阻變化，因此可以通過電橋的和差特性進行補償。
直流電橋的優點是：①所需的高穩定性直流電源容易獲得。 ②倉庫檢測靜態或難靜態化學量時，輸出為直流流量電阻的測量電路圖描述，可用直流水表檢測，精度高： ③電橋調節平衡電路簡單，只需調節純內阻; ④對傳感和檢測電路的連接線要求低，分布參數影響小。 它的缺點是：容易引入工頻干擾； 后續電路需要使用直流放大器，容易形成零點閃變，電路也比較復雜； 不適用于動態檢測。 因此。 需要使用交流電橋作為檢測轉換電路。
2.交流電橋
交流電橋由交流電流（多為正弦波電流）激勵，其常用方法如圖3-12所示。 其結構與直流電橋基本相同。 但在具體實現上，與直流電路有以下區別：勵磁電源、交流電流歷、漏、布、婚、角、謝、炊、茄、茄. 信號源的頻率通常是被測信號頻率的10倍以上； 第二，交流電橋的橋臂可以是純內阻，也可以是包含電感和電容的交流阻抗。
交流電橋的平衡條件在于電流公式與直流電橋相似，其推理過程與直流電橋基本相同，只是需要更換直流電橋中的純內阻參數由交流阻抗，即用復阻抗Zl、Z2、Z3代替R1、R2、R3，只用復數zJ代替這里的推導和討論。
其材質澀感和流橋要達到平衡，必須滿足橋的四邊對邊阻抗模量相等，對邊阻抗角之和相等的乘積。 可見，交流電橋的平衡要比直流電橋復雜。 當村橋用于艱難的平衡調整時。 通常既有內阻預平衡，也有電容調頂平衡。
常用的交流電橋平衡電路是串聯內阻整平法電阻的測量電路圖描述，即串聯內阻整平，一般取相同的電阻常數； 差分電容調平方法為差分電容； 整平法形成T型電路，交替調節內阻和電容即可整平電橋。
3.幾個實用的直流橋模塊電路
隨著電路技術的不斷進步，各種高性能、低精度、高紋波抑制比的運算放大器不斷出現，專用信號處理電路模塊和高精度傳感器電源模塊相繼問世。
