17.3節電阻值的檢測（準備作業）（原卷版）（作業量：30分鐘） 【題型基礎練習】 ※題型 1.伏安法測得的電阻值 1.若已知R0則固定電阻值電阻的滑動變阻器標號被腐蝕，阻值未知，因此無法借助下面的電路圖（）準確測量未知內阻Rx阻值。 A。 B． C。 D． 2、小明用“伏安法”檢測固定內阻Rx，阻值約為5Ω。 實驗室有以下設備可供選擇： A. 兩節干電池 B. 一個開關和幾根電線 C. 電流表（0~3~15V） D. 電壓表（0~0.6~3A） E. 滑動變阻器（0~10Ω） F、滑動變阻器（0~100Ω） （1）小明完成實驗電路設計后，為了操作順利、方便，不僅需要A、B、C、D，還需要設備（可選“E”或“F”）是必需的。 原因是：如果滑動變阻器的電阻共享較大的電流，當滑動片接通時，電流表的讀數發生變化，不利于實驗結果的檢測（選擇“較大”或“上述兩個空格較小”）。 （2）按圖A所示連接電路。合閘開關前，為了保護電路，滑動變阻器的滑動片P應滑到底（選擇“左”或“右”）； (3)調節滑動變阻器進行多次實驗，某次實驗中的電流表示為0.40A，電流表示數如圖B所示，則本次實驗中測得的定值內阻Rx為Ω。

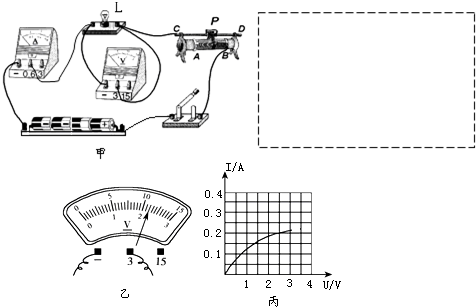

(4)理想情況下，電流表相當于電路中的開路。 事實上，電流表也有微弱的電壓流過。 如果考慮電流表的分流效應，則電壓表上會顯示通過內阻的實際電壓（可選擇“大于”或“小于”） ※類型2.測量小燈泡的內阻伏安法3、“測量小燈泡內阻”實驗中，電源電流恒定在6V，小燈泡額定電流為2.5V，正常發光時內阻鎢絲的電阻約為10Ω，所用滑動變阻器的最大電阻為40Ω。 (1)請用劃線代替導線完成圖A中的物理電路連接。()(2)張?jiān)频呐笥褜㈦娐愤B接良好。 打開開關后，他發現小燈泡不亮，電壓表沒有指示，但電流表有指示。 造成這種失敗的原因是_____。 (3)排除故障后繼續實驗。 實驗過程中，張?jiān)瓶吹诫娏髦甘緸?.8V。 為使燈泡L正常發光，應將滑塊連接到_____（選擇“A”或“B”）端子，同時視線注意觀察_____（填寫“電流表”） ”或“電壓表”）顯示，燈常亮?xí)r電阻的測量觀課報告，電壓指示如圖B所示，則常亮?xí)r小燈泡的電阻值為_(kāi)____Ω（結果小數點后保留1位）。 (4) 一位同事也想探究電壓與內阻的關系，于是他將圖A中的小燈泡替換為內阻固定值，并將電流表顯示保持在2V，并用不同的固定內阻改變阻值。值多次。 內阻，記錄每個電壓表的讀數，然后對數據進行分析得出結論。 為了在不更換其他設備的情況下完成實驗，他所更換的定值內阻的阻值不應小于_____Ω。

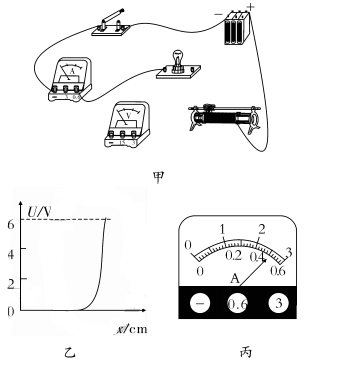

4、圖A是檢測小燈泡（U=2.5V）內阻的電路。 電源電流恒定為 4V。 (1) 請完整連接圖A中的電路。 （要求當滑動片P向右滑動時，燈光會變亮，并且電線不允許交叉）____（2）實驗中，滑動變阻器不僅保護電路，而且還保護電路。電路。 (3) 下表是記錄的部分實驗數據，圖B是第一個實驗中電流表的顯示，顯示為 。 在這5次實驗中，燈泡內阻的最大值為Ω（結果保留兩位小數）。 為了完成這5個實驗，應選擇最大阻值不大于Ω的滑動變阻器。 實驗次數 12345 電流 U/V2.52.01.51.00.5 電壓 I/A0.220.190.160.10 ※類型 3，安培電阻法測量值 5. 借助電源（未知電流）、電阻箱（0~ 999.9Ω）和電壓表（指針可以正常偏轉，但表盤顯示模糊）等設備，測量?jī)?nèi)阻Rx的阻值電阻的測量觀課報告，設計如圖所示的電路，完成以下實驗步驟： (1)正確連接電路，斷開S1、S2，將內阻盒R阻值調至最大； (2); (3); (4)內阻Rx=； （用測量量的符號表示） 6、小明的朋友做了一個實驗，檢測一個小燈泡的內阻。 燈泡的額定電流為2.5V，實驗電路的連接如圖A所示。
(1)正確連接電路后，合上開關，發現小燈不亮，電壓表和電壓表均顯示數字。 他應該執行的操作是_____（只填寫字母）。 A。 檢測電路是否連通 B、更換燈泡 C、連接滑動變阻器的滑動片 (2) 測試時，將滑動變阻器的滑動片連接到某一位置，電流表讀數為2.2V。 若想得到小燈泡在額定電流下的內阻值，則應將滑塊移至_____（填“左”或“右”）聯通處。 (3)小燈泡在額定電流下的電壓，如圖B所示，此時小燈泡鎢絲的內阻為_(kāi)____Ω(結果保留一位小數)。 (4)第一次測試時，電流等于2.5V，小燈泡正常發光。 然后他調節滑動變阻器逐步增大電流，使鎢絲的溫度不斷升高，燈泡變暗，直至完全不發光。 檢測到的數據和估計的各電阻值如表所示。 數據序列號 當前 U/N2.52.1
