1、伏安法測量內阻
1.嘗試原理：R=U/I
2、試用方法：對于未知的電阻值，用電流表測量其兩端的電流U，用電壓表測量通過其的電壓I，利用歐姆定律將公式R=U/I修改為找到它的電阻 這種測量電阻的方法稱為伏安法。
3、測試設備：電源（可以使用學生電源、存儲板、干電池）、電流表、電壓表、滑動變阻器、開關、待測內阻Rx、電線等。

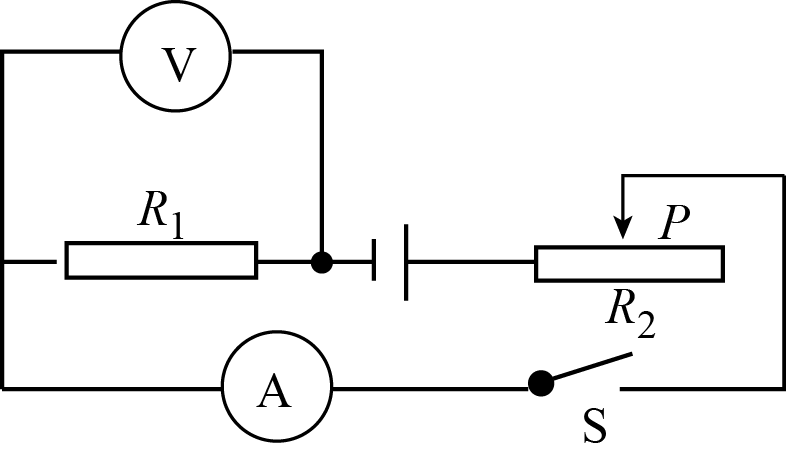

嘗試一下電路圖和實物圖
4. 嘗試節奏
(1)根據實驗原理畫出如圖所示的電路圖，并連接物理電路。 連接電路時（先串聯主電路，再連接電流表），開關應處于斷開狀態。
(2) 構思一個記錄數據的表格。
記錄數據的表格
(3)檢測電路無誤后，調節滑動變阻器滑塊，使其處于最大阻值(使開關閉合時電路中電壓最小)。
(4)閉合開關后，用滑動變阻器調節電路中的電壓，改變待測內阻兩端的電流高中物理電阻的測量，記下三組對應的電流、電壓值，填入分別以表格形式表示。
(5)根據三組記錄數據計算出對應的三個內阻值，并計算它們的平均值。 這是減少試驗偏倚的一種形式。
2、電路連接時應注意的問題
1、連接電路時，接線應有序進行。 根據電路圖，從電源負極開始，將支路上的器件串聯起來，然后將電流表并聯在待測內阻的兩端。
2、連接物理電路時，應斷開開關。
3. 在閉合開關之前，將滑動變阻器的滑塊調節至最大阻值。
4、電流表應與待測內阻串聯，電流表應與待測內阻并聯。
5、采用測試接觸法購買水表的電阻值。 為了減少偏差，測量時要求水表針的偏轉量在滿刻度的1/3以上。
6、電流表正負極端子不能接反。
7、滑動變阻器應采用“一上一下”的形式連接。
3、常見電路故障分析
常見故障分析
1、若電流表無指示，則故障原因可能是電壓表與被測內阻一起漏電，或電壓表兩端至被測內阻兩極線路中某處開路。電源。
2、如果電壓表無指示高中物理電阻的測量，則故障原因可能是電流表漏電，或電流表兩端與電源兩極之間的電路中某處存在斷路。
3、電流表無指示但電流表有指示且指示與電源電流接近。 電流表兩端與電源兩極之間的電路必須作為通路。 故障原因可能是被測電阻開路，或者電流表串聯在電路中。
4、無論滑動變阻器的滑塊如何連接，電流表和電壓表的讀數都是穩定的。 也可以是滑動變阻器同時借助前面的兩個端子或下面的兩個端子連接到電路。 。 若電壓指示數較少，則說明滑動變阻器借助下兩個端子已接入電路； 柱子。
4.其他測量電阻的方法
其他測量內阻的方法
