電路畫圖題的解題方式與方法（學案）

設計人：洪凝中學沈長溪

【教學目的】

1、會用串并聯電路的特性對簡單電路進行剖析判別。

2、掌握由電路圖連實物圖的基本技巧。

3、掌握由實物圖畫電路圖的基本技巧。

【教學重點】解題技巧與方法

【教學過程】

一、必備知識備考回顧

1、請畫出串并聯電路圖

（1）除二級管外，電壓從任意方向經過用家電就會使其工作；

（2）電壓從電源負極流出，經過用家電必須回到正極。（直接回正極會使電源漏電）。

4、注意事項

辨識電路就是要弄清三個問題：

（1）用家電的聯接形式

（2）開關的作用

（3）水表的作用（這兒不展開）

二、習題訓練

（一）由電路圖連實物圖

物理技巧電路圖怎么畫_物理電路圖的技巧_物理電路圖教程

1、方法指導：

（1）導線畫在接線柱上；導線不能交叉；清晰簡約。

（2）串聯電路按電壓流向法從電源的一個極出發仍然回到另一個級。

（3）并聯電路中先畫一個器件多的大道（按串聯電路的連法）；并上其他大道時，也按串聯電路的聯接次序。

（4）并上其他大道時，關鍵是找對并聯點。方式是找已畫好那部份電路的某兩個器件的中間。

2、老師示例：

按照圖甲所示的電路圖，把圖乙中的器材連成實物電路。

3、學生練習（完成1——12題）：

（1）根據圖甲所示的電路圖，將圖乙中各個器件聯接上去（用鋼筆畫線表示導線）。

（2）用筆劃線，將右圖中的器材連成電路。（要求：兩燈并聯物理電路圖的技巧，開關控制兩盞燈）

（3）如右圖所示，圖是玩具風扇的電路圖，請在圖中聯接它的實物電路。

（4）請將右圖所示器件聯接成電路，使兩燈并聯，開關同時控制兩燈物理電路圖的技巧，要求最多只能用五根導線。（方式點撥：先畫出電路圖）

（5）用筆劃線表示導線，根據圖甲所示的電路圖，將圖乙中各器件聯接上去。（導線不容許交叉）

（6）.請依照圖（1）中的電路圖將圖（2）中的實物連成電路。

（7）請你對照下邊的電路圖，把實物器件用線聯接上去。

（8）請將圖所示器件按電路圖聯接，連線不要交叉。

（9）根據圖（甲）所示的電路圖聯接（乙）圖實物（導線不得交叉）

（10）根據圖所示的電路圖，將圖中的各器件聯接上去。

（11）.根據右圖所示的電路圖將實物器件連成電路。

4、小結方式：先連一個環路；電壓流向法；找兩個器件中間。

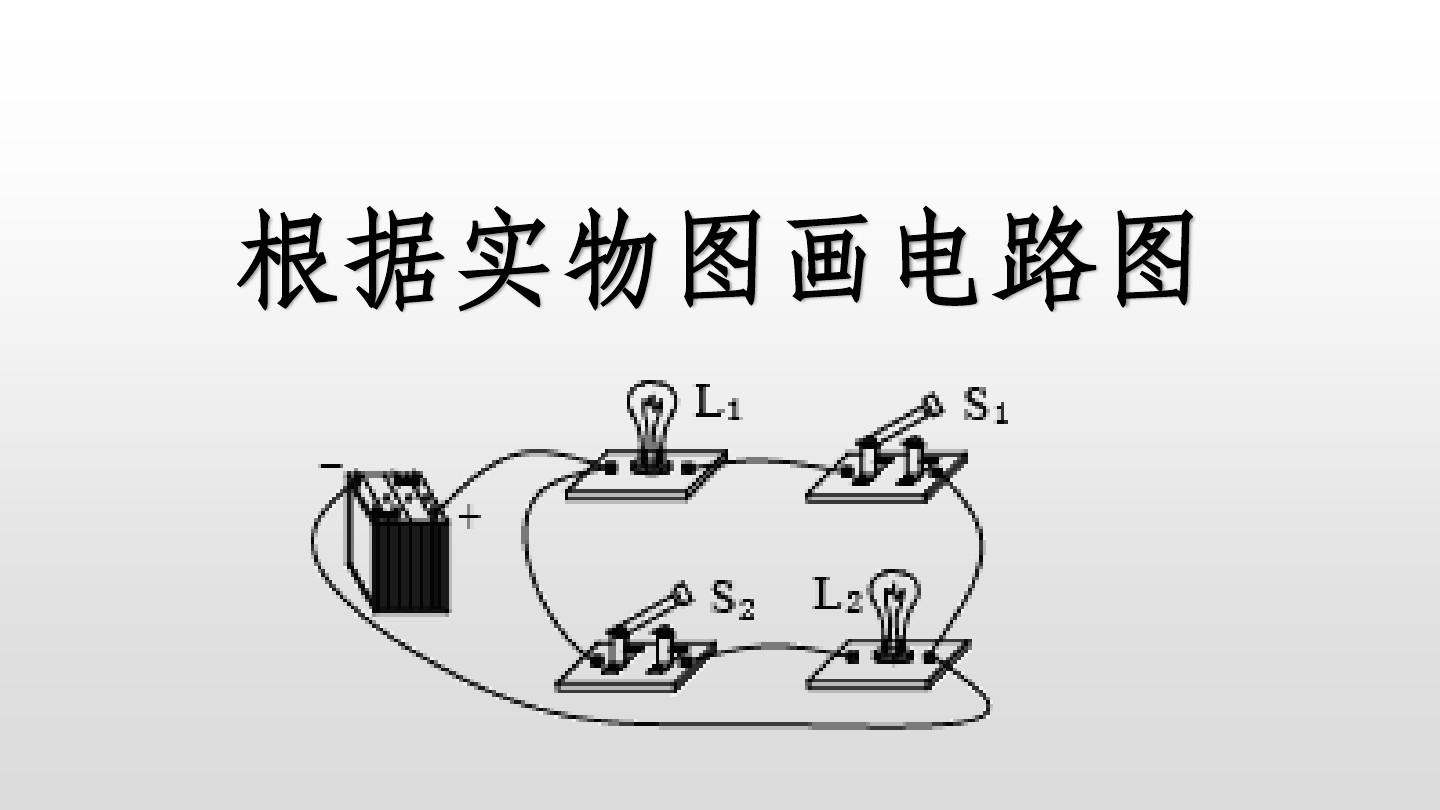

（二）由實物圖畫電路圖

1、基本原則：

導線橫平豎直；器件不能畫在轉角；標記還原；療效相同

2、老師示例：

如右圖所示電路，畫出相應的電路圖。
