下期答案參考：1.B2.BD3.0.584.帶電負5.熱并5506.電磁感應電動換向器7.1:41:58.（2）B；（3）A；（4）2.2B；（5）①0.625②溫度③實際功率太小（6）①閉合S1，斷掉S2，聯通滑片P，使電壓表的示數為0.25A②閉合S2，斷掉S1，讀出電壓表的示數為I2.5V/I-0.25A
1.如圖所示為筆記本散熱電扇，下述四個實驗裝置中能說明其工作原理的是（）
2.下述做法，符合安全用電原則的是（）
A．把三腳插座改成雙腳插座使用B．用濕抹布擦墻壁的插頭C．發生觸電車禍時應先切斷電源D．緊靠高壓帶電體
3.為了降低安全用電隱患，最好使用符合國際要求的插頭（如圖所示），關于插頭的說法正確的是（）
A．聯接插頭的導線用標準銅芯線，因其導電性能好B．開關能控制插頭上接入的所有用家電
C．插頭上的LED指示燈是超導材料制成的D．劣質插頭發出惡臭的味道，是擴散現象
4.如圖所示，電源電流為4.5V，電流表阻值為“0﹣3V”，電壓表阻值為“0﹣0.6A”，滑動變阻器尺寸為“20Ω1A”，小燈泡L標有“2.5V1.25W”(鎢絲內阻不變)，在保證電路器件安全的的情況下，下述說法正確的是()
A.小燈泡鎢絲內阻為5ΩB.該電路功率變化范圍是1.35W﹣2.7W
C.電壓表最大示數是0.6AD.滑動變阻器連入電路的電阻變化范圍是4Ω﹣10Ω
5.如圖所示是某同事電器能表上個年底的示數，假如他家這個月消耗了100kW?h的電能，則本年底電能表示數應當是___kW?h，他家同時工作的用家電總功率不超過___W．單獨接入某用家電工作一段時間，電能表的轉盤轉過30圈，該用家電消耗___kW?h的電能．
6.如圖所示為電話機原理圖，當人對著麥克風說話時，假若滑動變阻器的滑片往右聯通，則揚聲器電磁鐵的磁性將（選填“變強”、“變?nèi)酢被颉安蛔儭保?，通過導體AB的電壓方向?yàn)椋ㄟx填“A到B”或“B到A”）。
7.如圖所示電路，滑動變阻器的滑片坐落中點，閉合開關，滑片向左聯通時，燈泡的色溫將（選填“變亮”、“變暗”或“不變”），電壓表A1的示數將，電流表示數與電壓表A2示數的比值將（以上兩空選填“變大”、“變小”或“不變”）。
8.通電螺線管與磁極A互相吸引。按照?qǐng)D中所提供的信息，標出通電螺線管的N極、磁體A的S極和磁感線的方向。
9.下邊是文奇和包博等朋友進行的熱學實驗：
（1）文奇為了探究通過導體的電壓跟內阻的關系，設計了如圖甲所示的電路．
①請用筆劃線取代導線完成圖甲電路的聯接．
②文奇見到鄰組朋友在閉合開關后，電壓表的表針偏向“0”刻度線的兩側，緣由是電壓表．
③如果文奇聯接電路時接入的內阻為5Ω，控制內阻兩端的電流為2V，這么將5Ω的內阻換成10Ω的內阻時，應將滑動變阻器的滑片向端調節，使電流表示數為；把10Ω的內阻換成20Ω的內阻，無論如何調節滑片都未能使電流表示數調到控制值，說明她選擇的滑動變阻器．
電流U／V
內阻R／Ω
10
20
電壓I／A
0.4
0.2
0.1
④更換器材后，重新實驗，將數據記錄在表格中測量小燈泡電功率實驗表格，剖析實驗數據可得出：當電流一定時，導體中的電壓與導體的內阻成比．
（2）包博將內阻換成標有“2.5V”字樣的小燈泡，檢測其不同電流下的電功率．
下邊是文奇和包博等朋友進行的熱學試驗，完成上述實驗后，又重新設計了電路測量小燈泡電功率實驗表格，檢測圓環個小燈泡的額定功率，
①正確聯接電路，閉合開關，發覺小燈泡不亮，電流表有示數，電壓表表針幾乎不動，形成這些現象的緣由是．

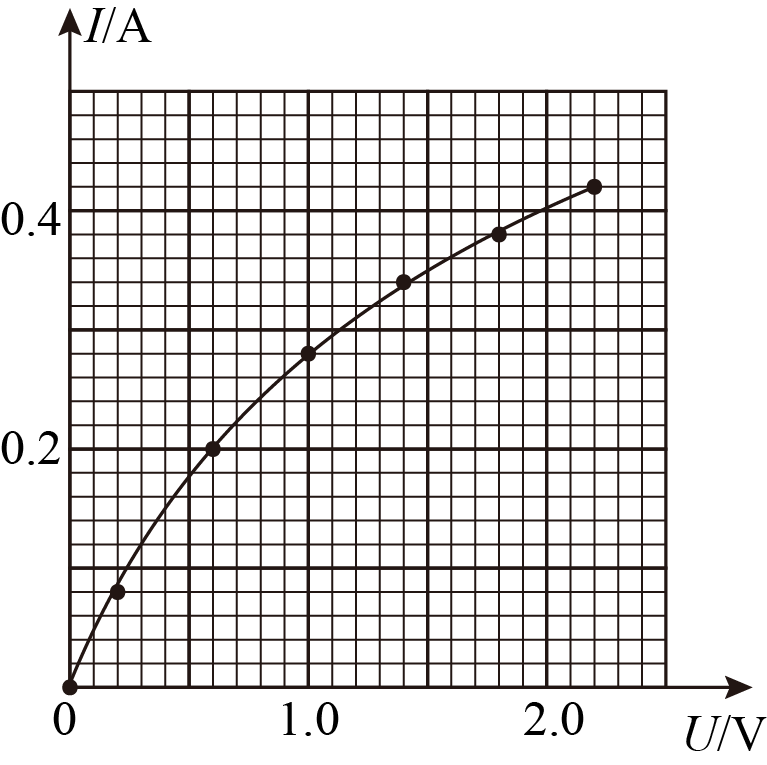

②排除故障，繼續實驗，如圖乙所示是某次實驗電壓表的示數為．最后依據實驗數據畫出I－U圖像（如圖丙），按照?qǐng)D像求出小燈泡正常發光時的功率為．
③通過剖析I－U圖像，發覺小燈泡的內阻隨電流下降逐步變大，其緣由是．

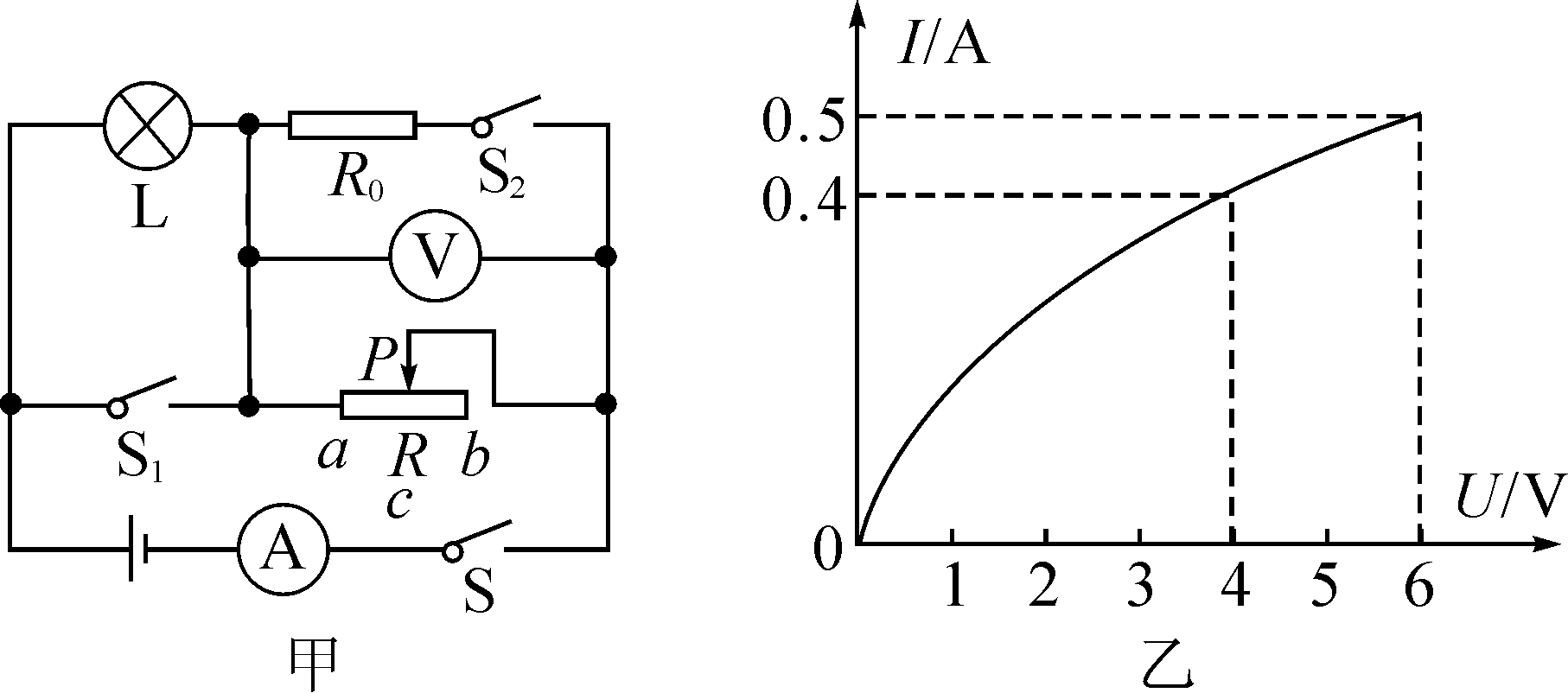

（3）完成上述實驗后，包博又重新設計了電路（如圖丁），檢測另一個小燈泡的額定功率，這個小燈泡正常工作的電壓為I1．請完成實驗步驟（已知電源電流為U）．
①只閉合開關S1，聯通滑動變阻器R2的滑片，使電壓表示數為．
②只閉合開關S2，保持滑動變阻器R2的滑片位置不變，，使電壓表示數為I1；再將滑動變阻器R2的滑片調到最上端，讀出電壓表的示數為I2．
③則小燈泡的額定功率表達式為P額＝．
答案見上期
