與CT不同,核成像主要是將放射性試劑注入人體,然后通過檢測人體內的放射源和輻射積累來判斷病變的癥狀; 同時,該方法還可用于病理治療。 好在這一章并沒有太多數學相關的內容,主要是物理相關的知識。 本章知識要點如下:
核成像基礎物理及其應用
示蹤劑的概念在高中生物里已經講過,這里不再重復。 作為一種內源性輻射檢測方法,它與CT有顯著不同,如圖:
CT 和核成像比較
放射性試劑照射過程中,粒子普遍受到康普頓效應和光電效應的影響。 這里展示的圖表再次強化了這一印象,因為這些效應是核成像技術的基礎。 光電效應主要是原子吸收光子能量,迫使部分電子進入激發態而被射出,而康普頓效應是指原子不完全吸收光子能量:部分光子被吸收,部分電子被激發逃逸,而康普頓效應是指原子不完全吸收光子能量:部分光子被吸收,部分電子被激發逃逸。其他一些光子會彈開。 下圖更好地說明了這種關系:

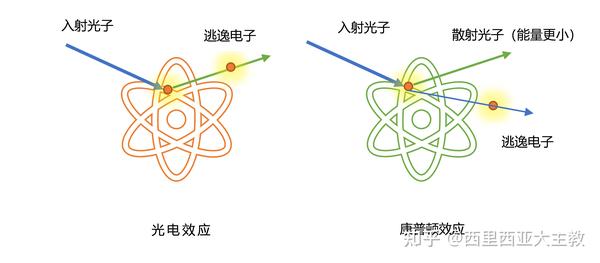

光電效應和康普頓效應
下圖展示了康普頓效應與光電效應的關系:

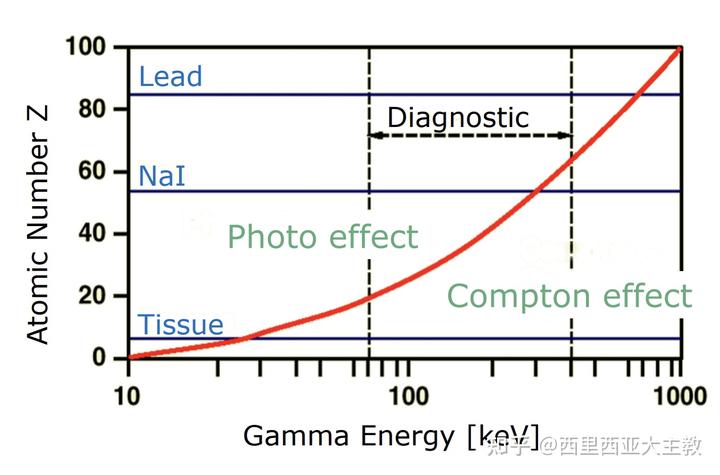

光電效應與康普頓效應的關系,圖片來自:und für LMU
在較高的比能量下,康普頓效應更有可能發生。
這種效應也是接收機接收核成像的基礎。 一般我們期望將伽馬射線束轉換成光束,再轉換成電流來測量相應的電信號,從而獲得核成像的具體內容。
2.準直器()
準直器用于收集伽馬信號束。 伽馬射線不直接測量,而是轉換成電信號進行量化。 準直器的橫截面如圖所示:

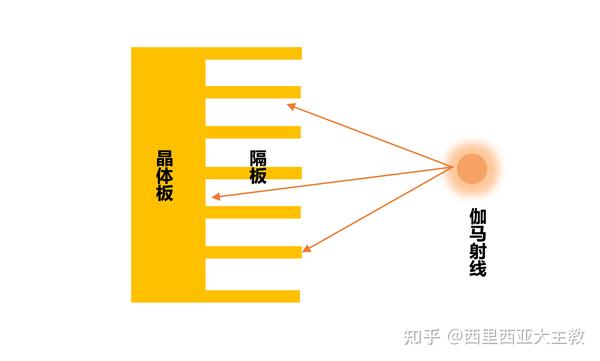

準直器截面圖
隔板的間距和隔板的高度是影響測量結果的兩個概念:
分區間距:在一定分區高度下,分區距離越小、分區分布越密,分辨率越高; 隔板的高度:在一定的隔板間隔下,隔板越低,則隔板間接接收到射線的概率越高,準直器越靈敏。
以上解釋了收集伽馬射線進行核成像的原理。 通過準直器的轉換和后續操作,我們最終可以接收到電信號。
3. 單光子發射斷層掃描(SPECT)
操作算法與CT基本相同。 SPECT通過不斷的投影和誤差修正可以得到滿意的結果。 只不過接收板需要接收的不是X射線,而是伽馬射線。 常用的示蹤劑有碘123、锝99m、氙133、鉈201、氟18等。
4. 正電子發射斷層掃描(PET)
與 SPECT 相比,PET 是一種更準確但更昂貴的解決方案。 一般PET采用氟脫氧葡萄糖(FDG)和F18作為示蹤劑,F(xiàn)DG可以出現在一些代謝活躍的部位。 發生的非常重要的物理現象之一稱為正β衰變。 這種衰變產生一種稱為正電子的反粒子(電子本身帶負電荷)。 當正電子在人體組織中移動時,它會減慢并湮滅常見的負電子,產生向相反方向發射的伽馬射線。 這種伽馬射線的意義非同尋常。 這是一個例子:

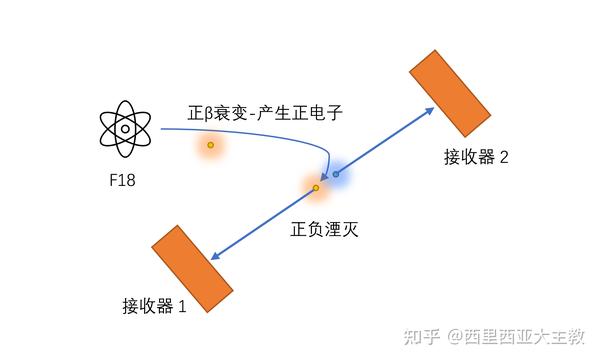

PET圖
由于接收器1和接收器2之間的距離已知,并且可以計算出伽馬射線到達兩個接收器的時間差,因此可以更準確地定位湮滅發生的位置,即示蹤劑所在的位置。 區域。 目前重建PET的技術有很多,上面提到的一種是Time-of-(TOF)方法,該方法可以得到相對準確的計算結果,并且具有較高的信噪比。
補充:輻射劑量計算
因為公眾對核成像關心的是輻射劑量(CT也是如此)。 這里有一個通用的計算方法,有3個概念:
吸收劑量:組織吸收的輻射劑量除以體重; 器官吸收劑量:設D_T為器官吸收的劑量除以器官質量,即器官的吸收劑量康普頓效應,一般可表示為:
D_T=Acdot
后者中,A為成像中的輻射活度測量系數,為示蹤劑的劑量系數,由蒙特卡羅方法計算得到;
3.有效劑量:E=sum_{T}w_Tcdot D_T,其中w_T主要是根據不同器官和組織的加權系數。
5、結合CT、MRI
PET和SPECT提供的圖像可以反映人體組織的功能和生理活動,但分辨率較低; CT雖然可以提供更高精度的人體解剖結構,但難以反映人體內部的生理活動。 MRI本身可以檢測人體的軟組織結構。 如果能與核成像相結合,可以更好地反映病灶的位置及其生理代謝活動。
PET與MRI的結合可以更好地檢測軟組織的生理和病理活動。 但MRI的工作原理比較特殊(下一節將詳細解釋)。 它需要使用強大的電磁場來偏轉電子狀態以獲得軟組織信息。 但這種檢測方式會極大地影響PET或SPECT中信號轉換的正常進行,因此前面提到的光電倍增管成像在這里并不可行。 下一章將具體講解PET/MRI技術。
6. 超強磁場下PET/MRI
雪崩光電二極管 (APD)

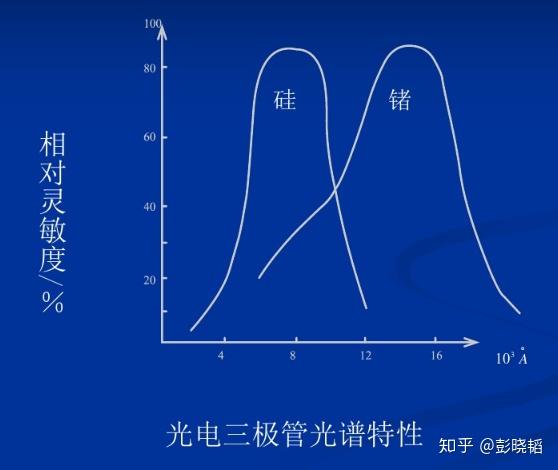

這里主要使用類似于光電倍增管的技術。 一般以硅晶體為原料,并施加一定程度的偏壓。 當伽馬射線照射時,會發生雪崩擊穿(指的是當向半導體施加增加的電流時)。 ,因為半導體不能承受大的電壓而被擊穿,導致電流突然增大),可以獲得很大的電流增益。 其增益影響因子為:
M=frac{1}{1-int_{0}^{L}alpha(x)dx}
其中L是APD的電荷空間間隔,α是乘法系數。 這樣,伽馬射線就可以直接轉換成電信號,避免了強磁場對中間電子的影響。
2.硅光電倍增管SiPM
上述APD可以組成數千個微元件陣列。 當接收到伽馬射線時,某些APD會產生雪崩擊穿,輸出很強的電流,然后恢復,從而輸出脈沖波。 該脈沖波可以形成電信號以獲得成像。
七、申請

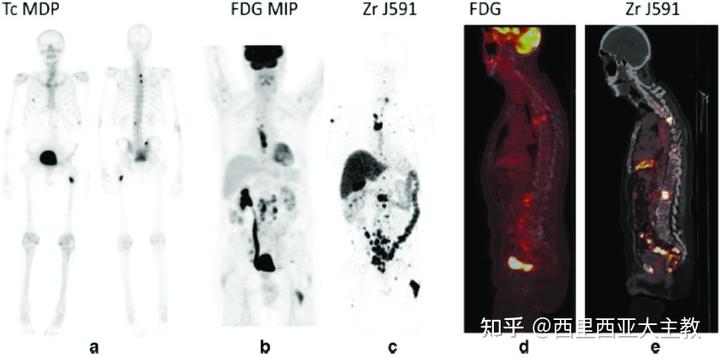

SPECT/PET 在檢測人體病理變化方面特別有用。 下圖為癌癥轉移的核成像。 深色區域是病變。 以下是使用我們之前提到的FDG作為示蹤劑(如圖d所示)來追蹤癌癥轉移等病理活動的樣本:
康普頓效應,&帕斯庫,索菲亞。 (2018)。 PET的值為-89。 。 47. 10.1039/。
圖c使用Zr J591示蹤,病灶較多,說明該示蹤劑在本病例的診斷和治療中具有優勢。
