通過模型學習物理可以更輕松、更快速地達到解決問題的目的。 今天給大家分享準格爾旗四中王全老師總結的初中物理14個解題模型。 讓我們快點學起來吧!
1、電氣模型(1)
模型公式
先確定串聯和并聯,用儀表測量再判斷;
一路到底一定是串聯初中物理三模,如果有分支就是并聯;
A表相當于一根導線,會發生并聯短路;
如果發現它同源的話,毀容滅源就太慘了;
如果有電器連接,電路會部分短路;
V表可以串聯也可以不串聯。 連接時,表示電路斷路;
如果發現拉串了,電流當然應該為零。
模型思維

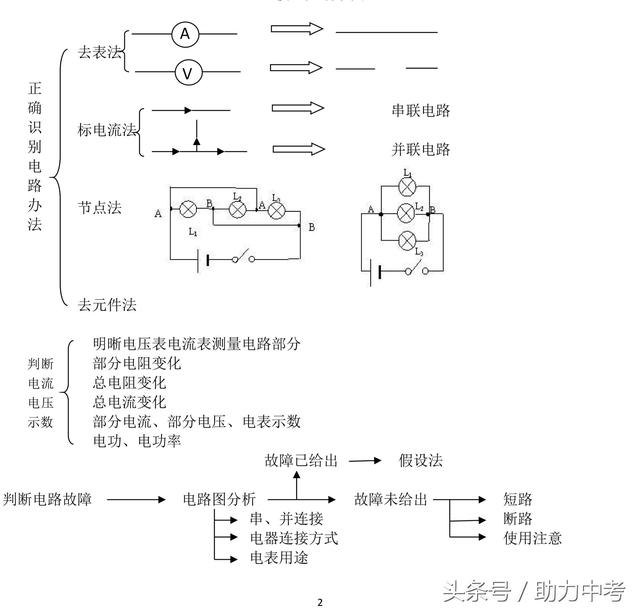

您想了解四種常見、快速、有效、正確的電路連接識別方法嗎?
當電路發生變化時,你能快速、快速、準確地判斷出電流表和電壓表的指示如何變化嗎?

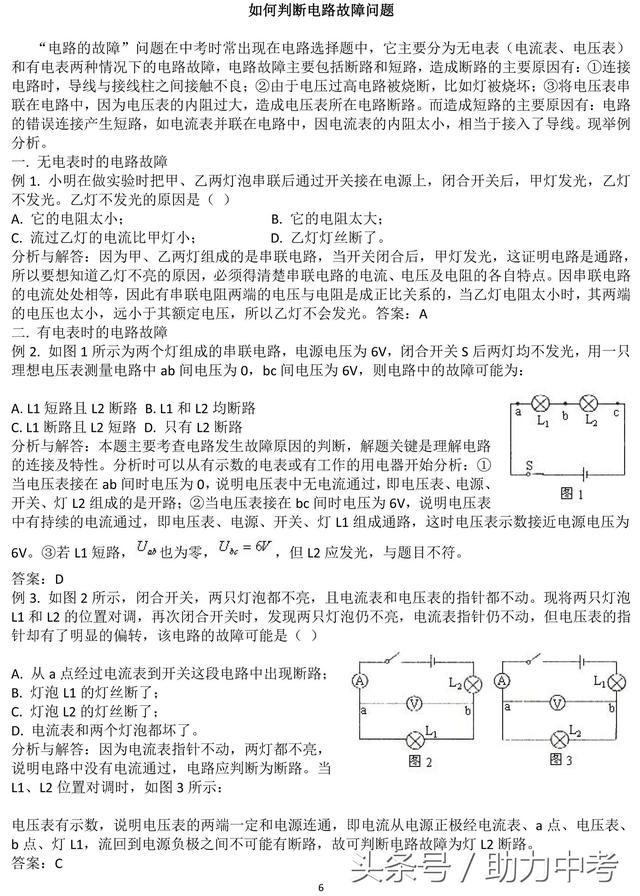

你能根據題中給出的實驗現象或設備準確、有效、方便地找出電路中的故障原因嗎?

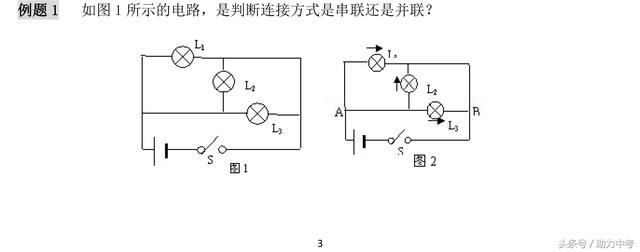

如何識別串聯和并聯電路

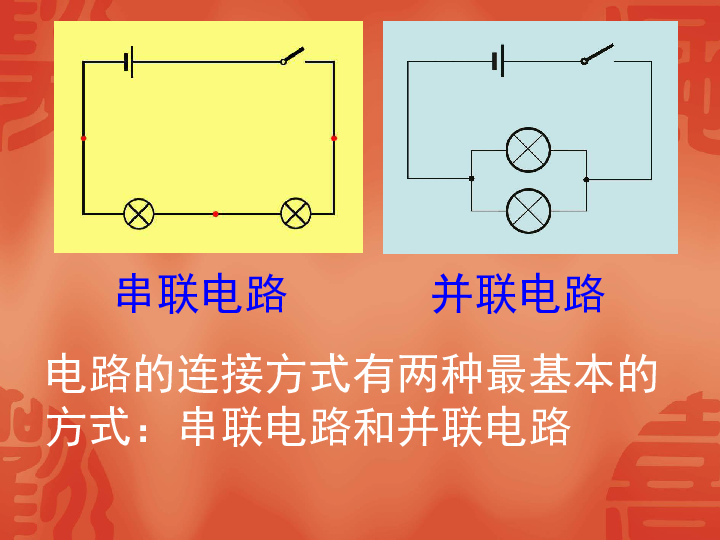

電路連接有兩種基本方法——串聯和并聯。
對于初學者來說要很好地識別它們有點困難。 下面結合串聯和并聯電路的特點和實例來學習區分這兩種電路的基本方法。 希望對初學者有所幫助。
1.串聯電路
如果電路中的所有元件首尾相連,則該電路為串聯連接。 我們常用來裝飾的“星空”燈籠是串聯起來的。 家庭電路中的開關也與其控制的電器串聯。 串聯電路具有以下特點:
(1)電路連接特點:整個串聯電路只有一條電流路徑,各電器按順序連接,無“分支點”。
(2)電器的工作特性:各電器相互影響。 如果電路中的一個電器不工作,其他電器也將不工作。
(3)開關控制特性:串聯電路中的開關控制整個電路。 改變開關位置對電路的控制功能沒有影響。 即串聯電路中開關的控制作用與其在電路中的位置無關。
2.并聯電路
如果電器中的元件并聯在電路中的兩點之間,則該電路為并聯電路。 教室里的電燈、路上的路燈以及家用的燈、電風扇、冰箱、電視機等電器,在電路中都是并聯的。 并聯電路具有以下特點:
(1)電路連接特性:并聯電路由一個主電路和若干個分支電路組成,具有“分支點”。 每條支路與主路形成一個環路。 因為有分支,所以有多個循環。
(2)電器的工作特性:并聯電路中,電器之間互不影響。 如果某個分支電路中的電器不工作,其他分支電路中的電器仍然可以工作。 例如,如果教室里的一盞燈燒壞了,其他燈仍然可以點亮。 這意味著它們不會互相影響。
(3)開關控制特性:在并聯電路中初中物理三模,干線開關與分支開關的功能不同。 干電路開關作為主開關,控制整個電路。 每個分支開關僅控制其所在分支。

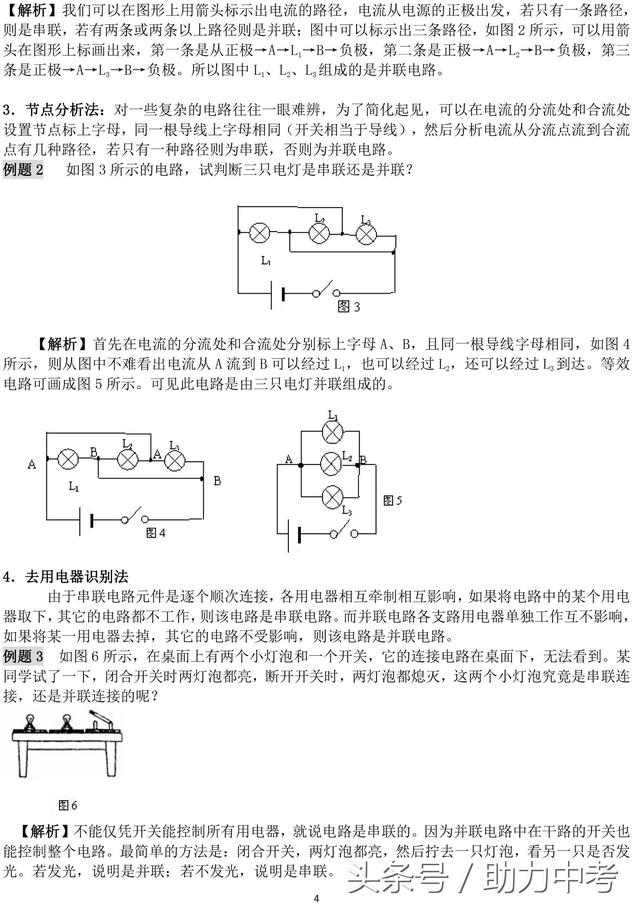

3. 電路識別方法
1、定義方法:綜合利用前面介紹的串并聯電路的連接特性和電器的工作特性,對于一些簡單、規則的電路是一種有效的方法,也是其他方法的基礎。
2、路徑識別法:根據串并聯電路的連接特性,整個串聯電路只有一條電流路徑。 如果有兩條或多條路徑,則為并聯電路。
