(付工課堂)球頭銑刀曲面殘余高度的計算

更新時間:2024-04-18 文章作者:佚名 信息來源:網絡整理 閱讀次數:

今天富工給大家分享一下球頭立銑刀加工曲面殘余高度的計算。8Gj物理好資源網(原物理ok網)

在實際工作中,我們通常會遇到很多斜面或曲面。 我們在編程中設置參數時斜面推導公式,通常會根據經驗設置刀具的移動步距,以達到較好的表面加工質量。 若步距過大物理資源網,雖然加工時間縮短,但加工后的表面尚未達到圖紙要求; 如果步距小,加工出來的表面確實很漂亮,但太費時間。 通常程序員都是靠經驗,但是對于我們這些剛入行的人來說該怎么辦呢? 雖然經驗很重要,但知道了就可以不遺余力,但也要找出原因。 只有這樣我們的認識才會更加深刻,我們才會對自己的水平更有信心。 話不多說,讓我們直接開始工作吧!8Gj物理好資源網(原物理ok網)

斜面推導公式8Gj物理好資源網(原物理ok網)

剩余高度的計算8Gj物理好資源網(原物理ok網)

利用畢達哥拉斯定理,我們可以快速推導出殘余高度H的計算公式。從公式中我們不難發現,殘余高度值只與刀具的尺寸Dc和步距d有關。8Gj物理好資源網(原物理ok網)

斜面推導公式8Gj物理好資源網(原物理ok網)

斜面推導公式8Gj物理好資源網(原物理ok網)

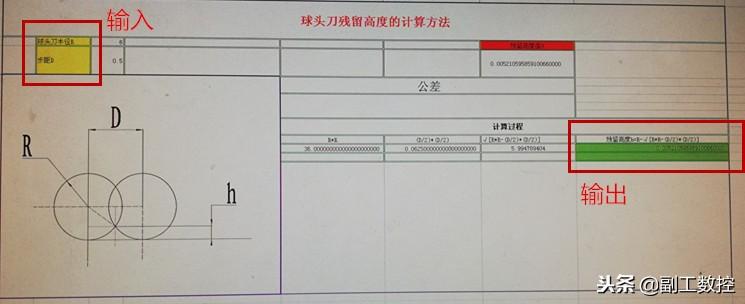

EXCEL自動計算剩余高度H8Gj物理好資源網(原物理ok網)

您可以自己創建一個EXCEL表格斜面推導公式,設計計算公式,輸入刀具直徑和步距,自動計算剩余高度,如上圖所示。8Gj物理好資源網(原物理ok網)

殘余高度的大小直接反映了加工表面的質量。8Gj物理好資源網(原物理ok網)

斜面推導公式8Gj物理好資源網(原物理ok網)

斜面推導公式8Gj物理好資源網(原物理ok網)

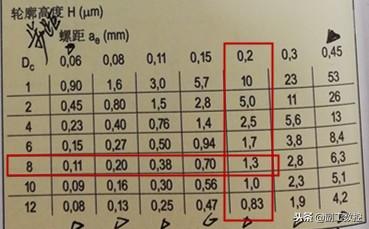

計算值列表8Gj物理好資源網(原物理ok網)

如果我們用直徑為8mm的球頭立銑刀加工一個平面,步距為0.2mm,那么從上表我們知道殘余高度為0.,約為1.3um。 這是用公式計算出來的結果。 同樣,此時加工表面的粗糙度接近1.3。 如果圖紙要求的粗糙度是3.2,那么我們可以給出0.3mm的步距。 加工斜角也是如此。 只要我們計算出刀具在斜角方向上的步距,我們仍然可以直接應用公式來快速計算剩余高度。8Gj物理好資源網(原物理ok網)

好了,今天的分享就到這里。 熱忱歡迎各位朋友互動交流,讓我們共同成長、共同進步。8Gj物理好資源網(原物理ok網)
