游標卡尺是工業上常用的長度測量?jī)x器。可直接用于高精度測量工件，如工件的長度、內徑、外徑、深度等。在日常工作中，很多人都會使用它，而且?guī)缀趺總€(gè)人都熟悉它。那么游標卡尺看似簡單，但你真的用對了嗎？

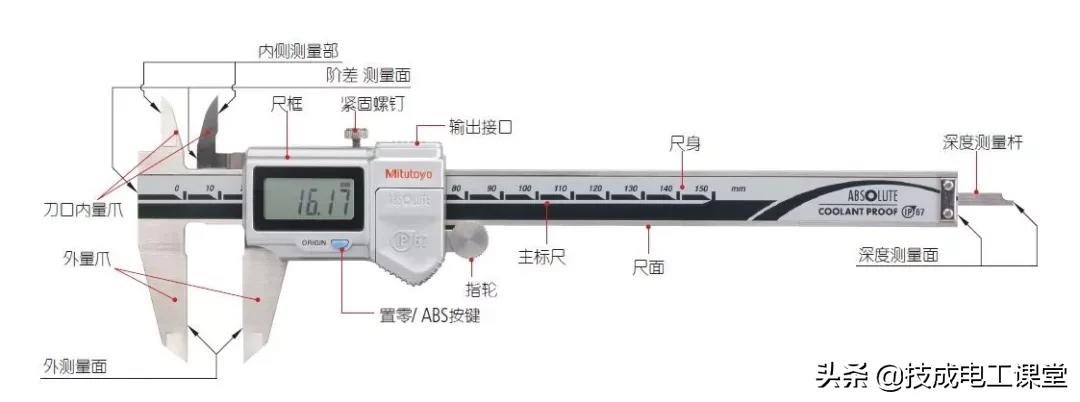

卡尺各部位名稱

M型標準卡尺

游標卡尺讀數練習

ABS數顯卡尺

游標卡尺讀數練習

卡尺讀數

游標卡尺

游標卡尺讀數練習

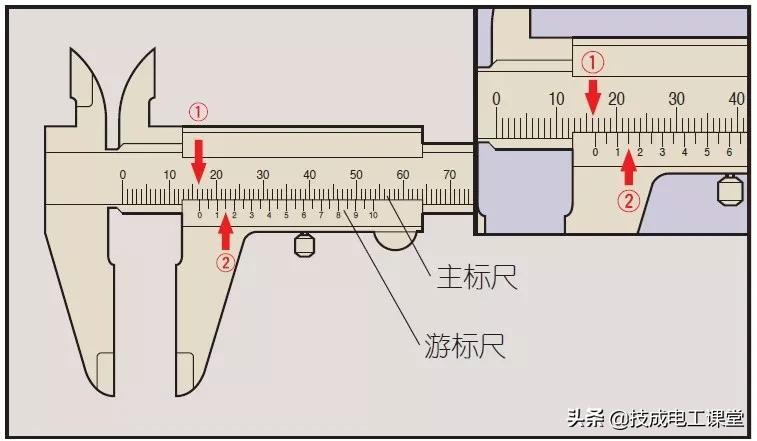

分度值0.05mm

①主尺讀數16毫米

②游標刻度讀數0.15毫米

—————————————————

讀數值 16.15 毫米

注：②0.15mm為讀取的主尺刻度與游標刻度重合的位置。

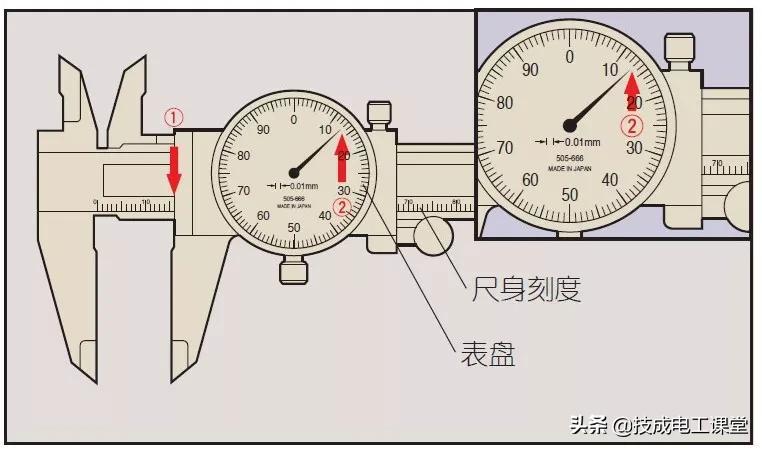

帶表卡尺

游標卡尺讀數練習

分度值0.01mm

①主尺讀數16毫米

②表盤讀數0.13毫米

—————————————————

讀數值 16.13 毫米

卡尺測量應用

萬能卡尺：

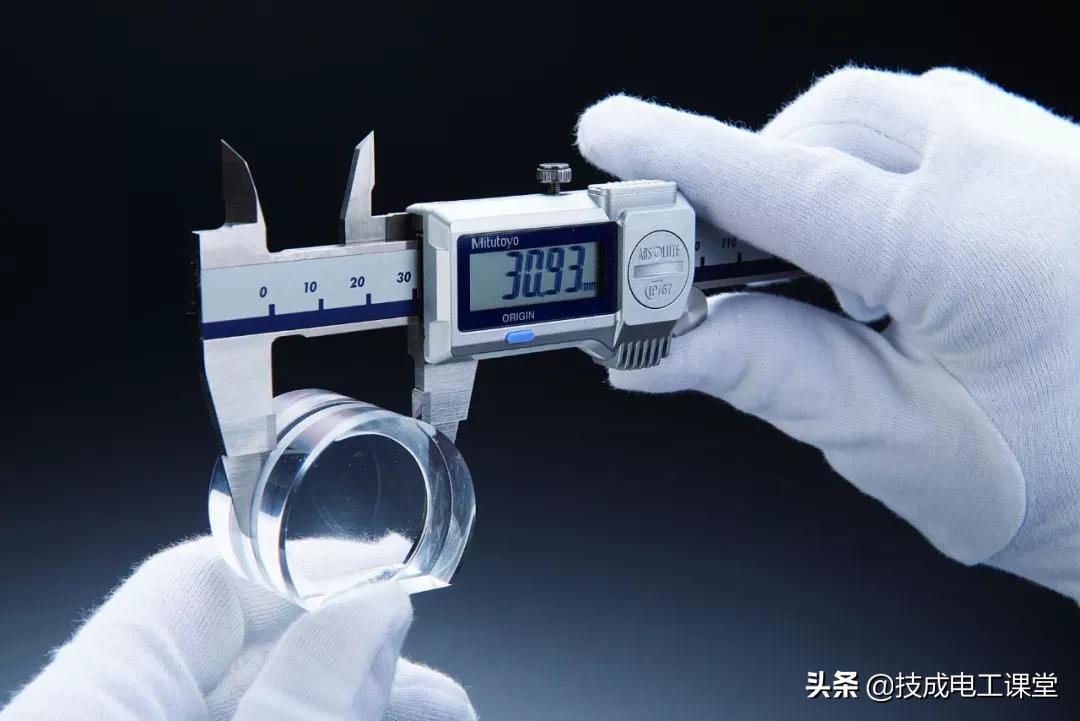

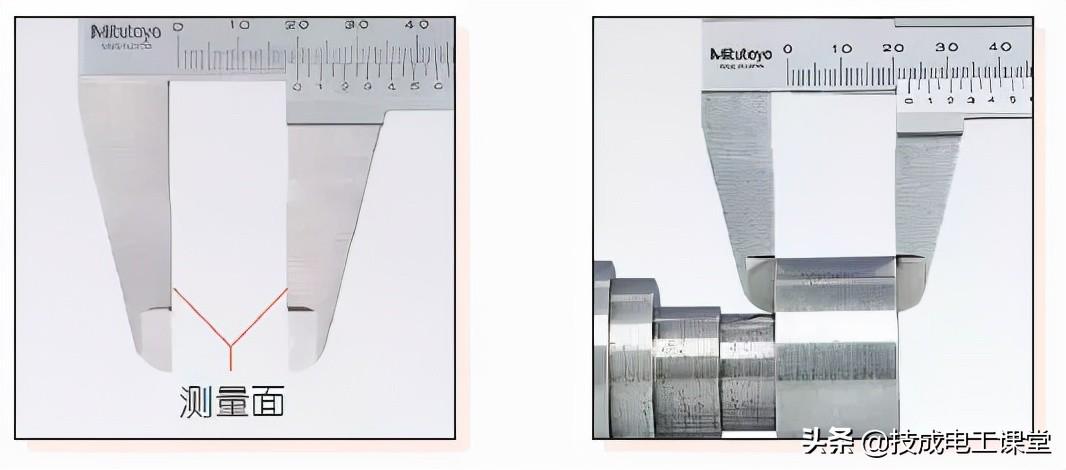

外形尺寸測量

游標卡尺讀數練習

內部尺寸測量

游標卡尺讀數練習

步差測量

游標卡尺讀數練習

深度測量

游標卡尺讀數練習

特殊卡尺：

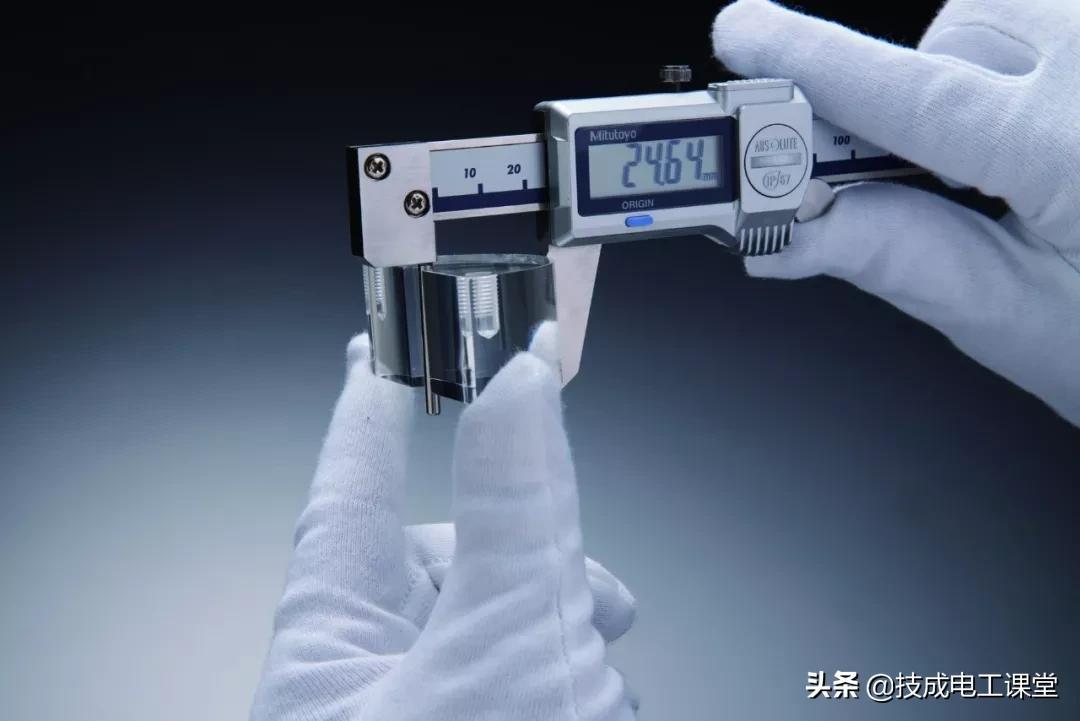

槽徑測量_??爪卡尺

游標卡尺讀數練習

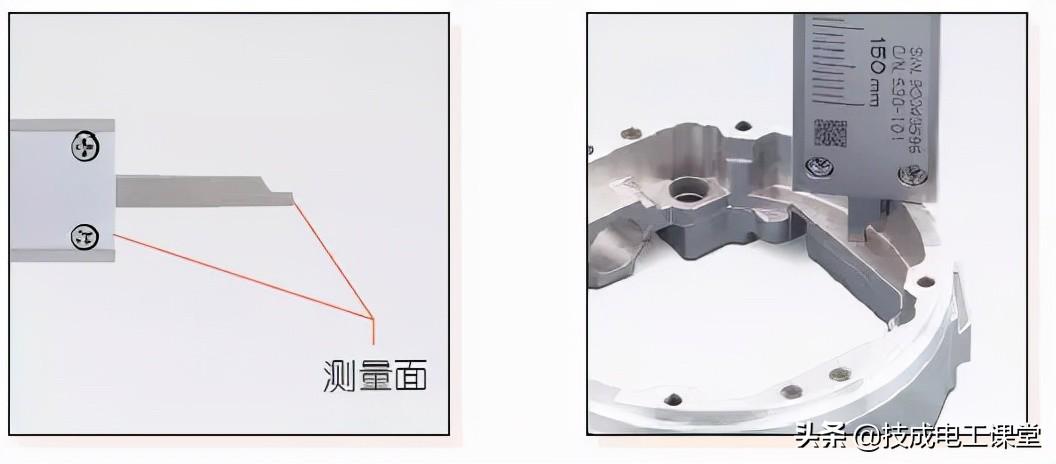

窄槽直徑測量_薄卡尺

游標卡尺讀數練習

階梯斷面測量_偏置卡尺

游標卡尺讀數練習

管道壁厚測量_管道壁厚卡尺

游標卡尺讀數練習

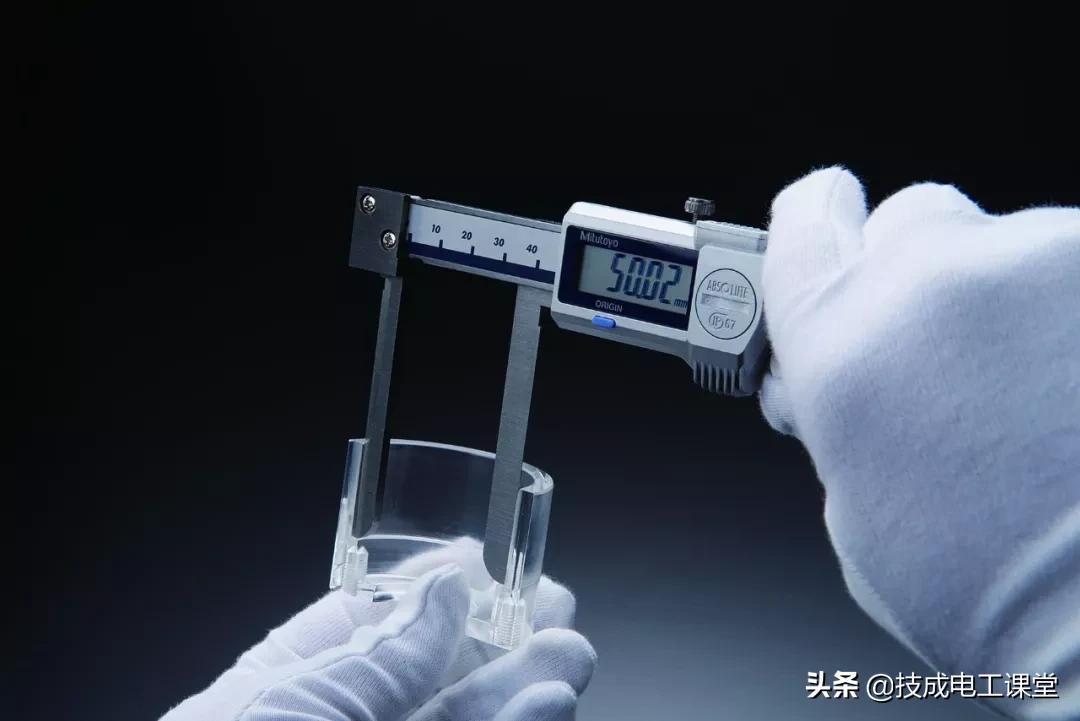

內徑測量_內徑卡尺

游標卡尺讀數練習

使用卡尺的注意事項

M型標準卡尺示例：

使用前注意事項

1、用少量千分尺潤滑劑擦拭基準端面及滑動部位。

游標卡尺讀數練習

2、全程移動尺框，確認是否卡住等。

3. 清潔測量面后，使其貼合并確認以下事項：

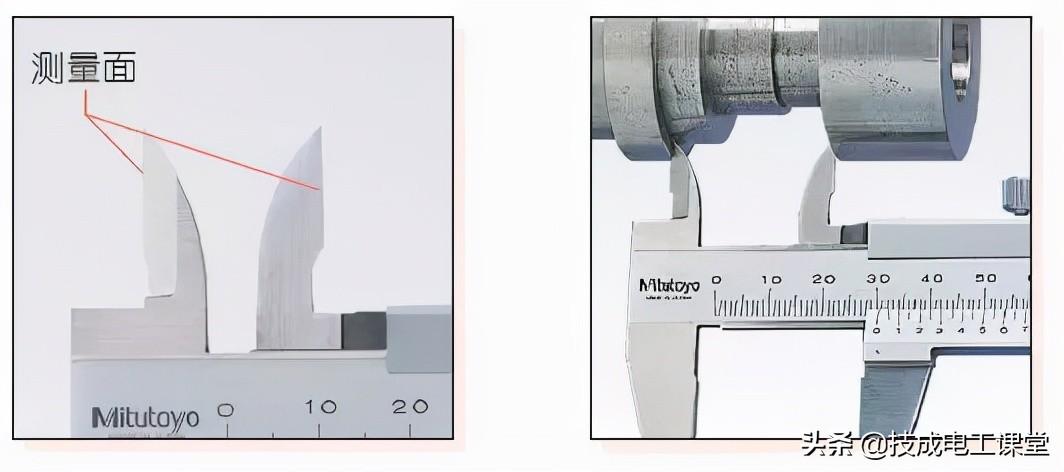

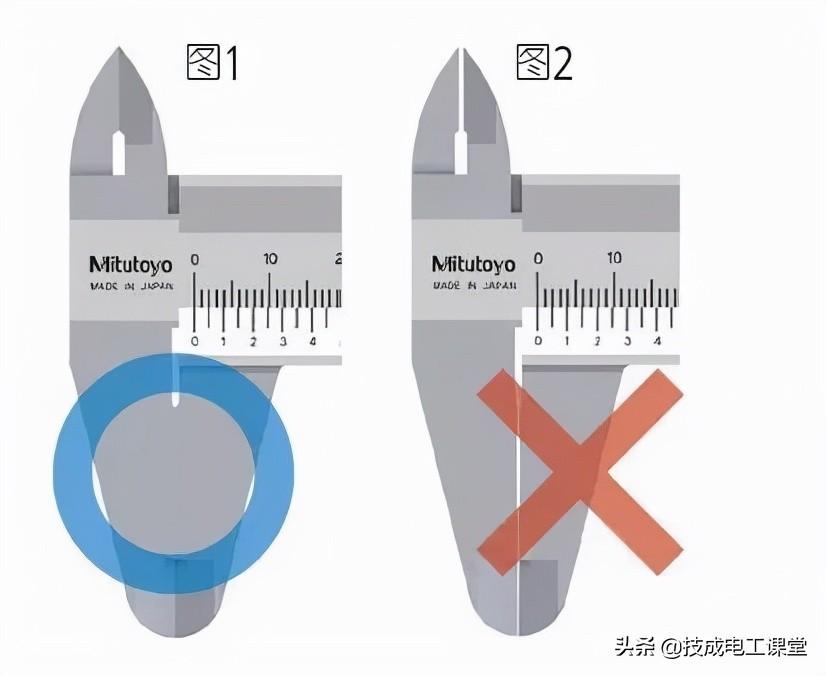

■外測量面：對準光源時，看不到光屬于正常現象。（圖1）

有時，由于污漬、缺口或毛刺而導致不完全貼合時，可以看到光。（圖2）

■測量面內：當瞄準光源時，僅看到一點光是正常的。（圖1）

游標卡尺讀數練習

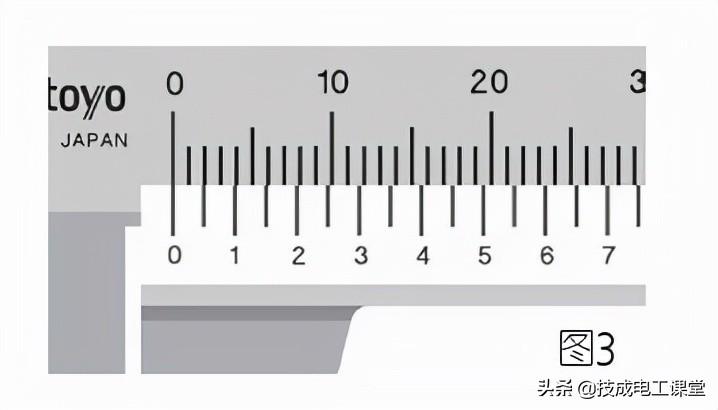

■請確認參考點。（圖3）

游標卡尺讀數練習

使用過程中的注意事項

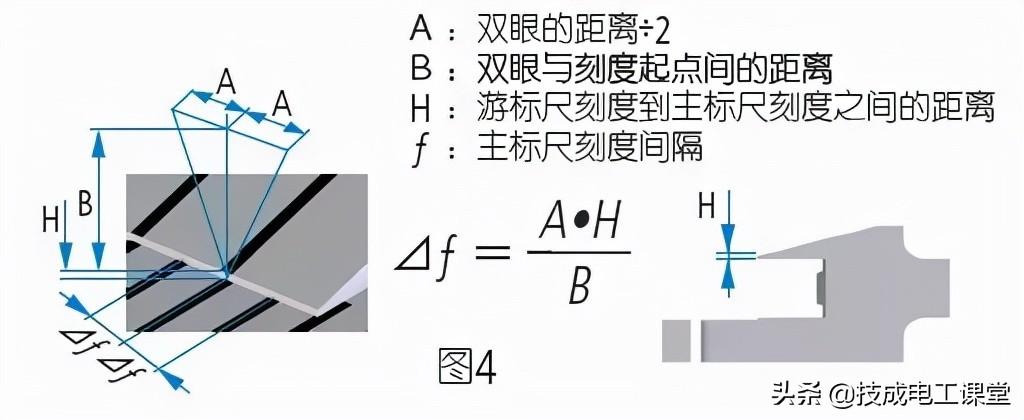

1、讀取刻度時，請將眼睛瞄準前方，注意視差。（圖4）

游標卡尺讀數練習

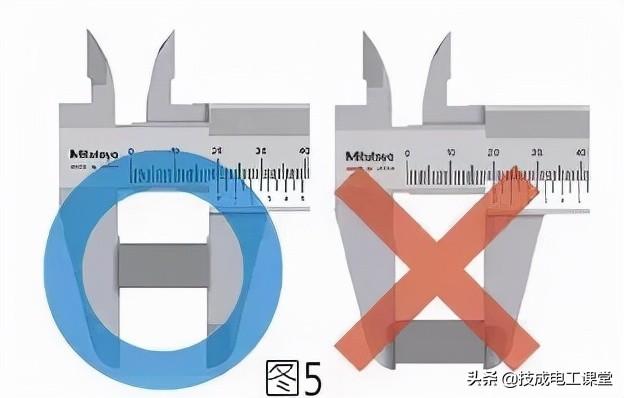

2、測量時，請用一定的力英語作文，盡量在測量爪的根部進行測量。（圖5）

游標卡尺讀數練習

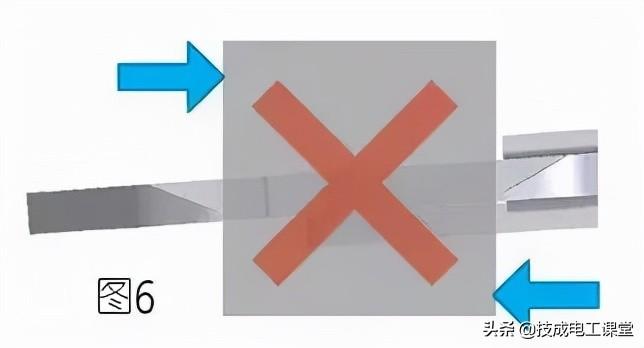

3. 請勿在測量面傾斜時進行測量。（圖6）

游標卡尺讀數練習

使用后注意事項

1、使用完畢后，確認各部件有無損壞，并進行整體清潔。

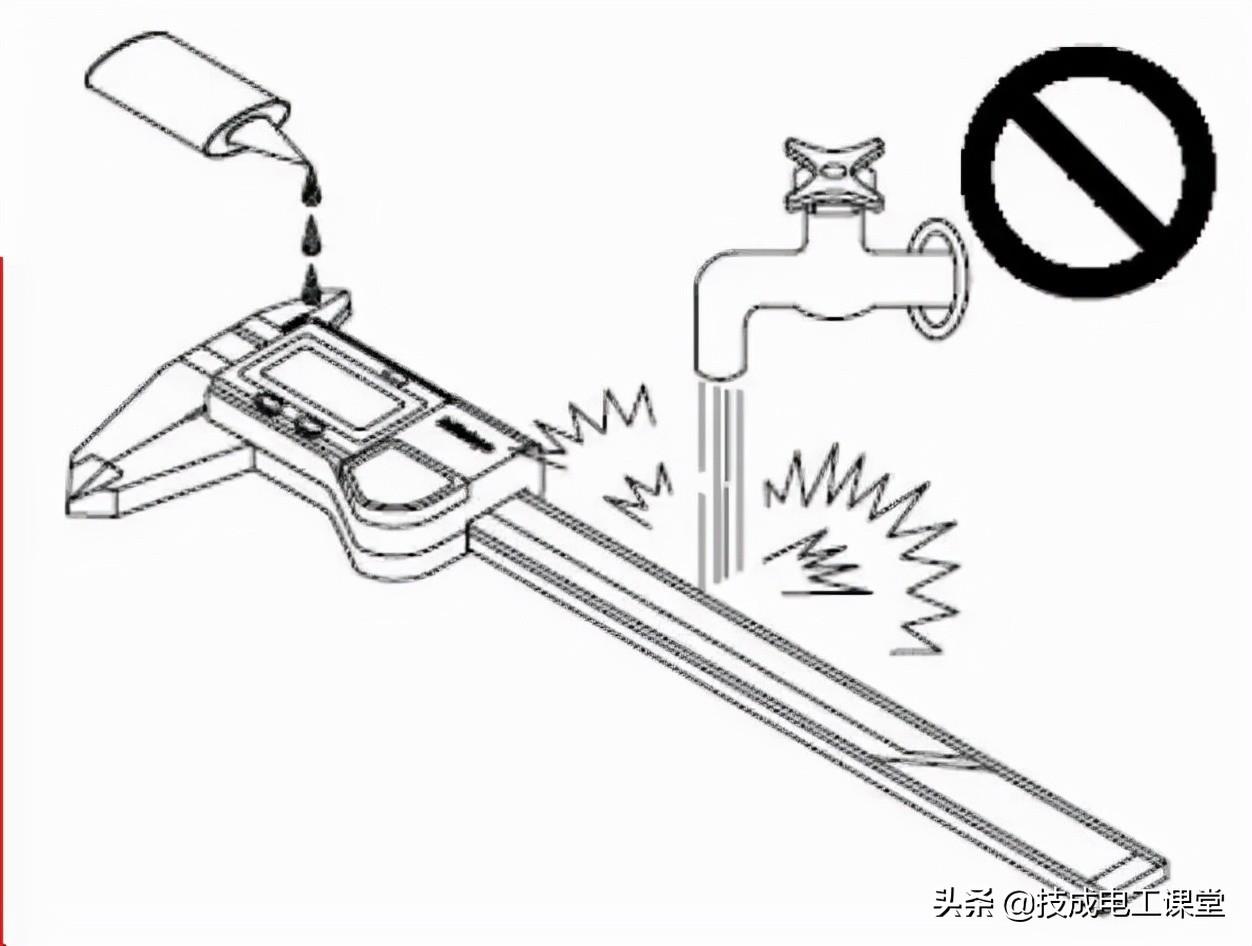

在附著水溶性切削油的地方使用時，清洗后一定要進行防銹處理。

游標卡尺讀數練習

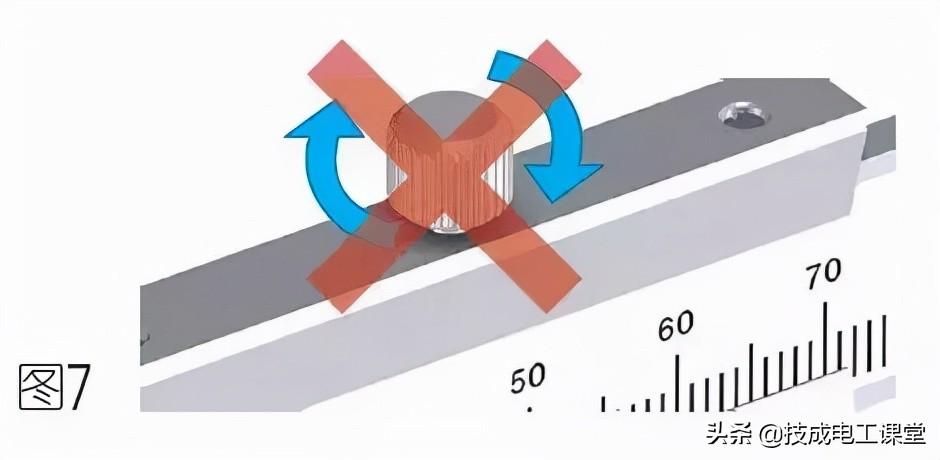

2、將外測量爪張開約0.2~2mm，存放時不要擰緊緊固螺釘。（圖7）

游標卡尺讀數練習

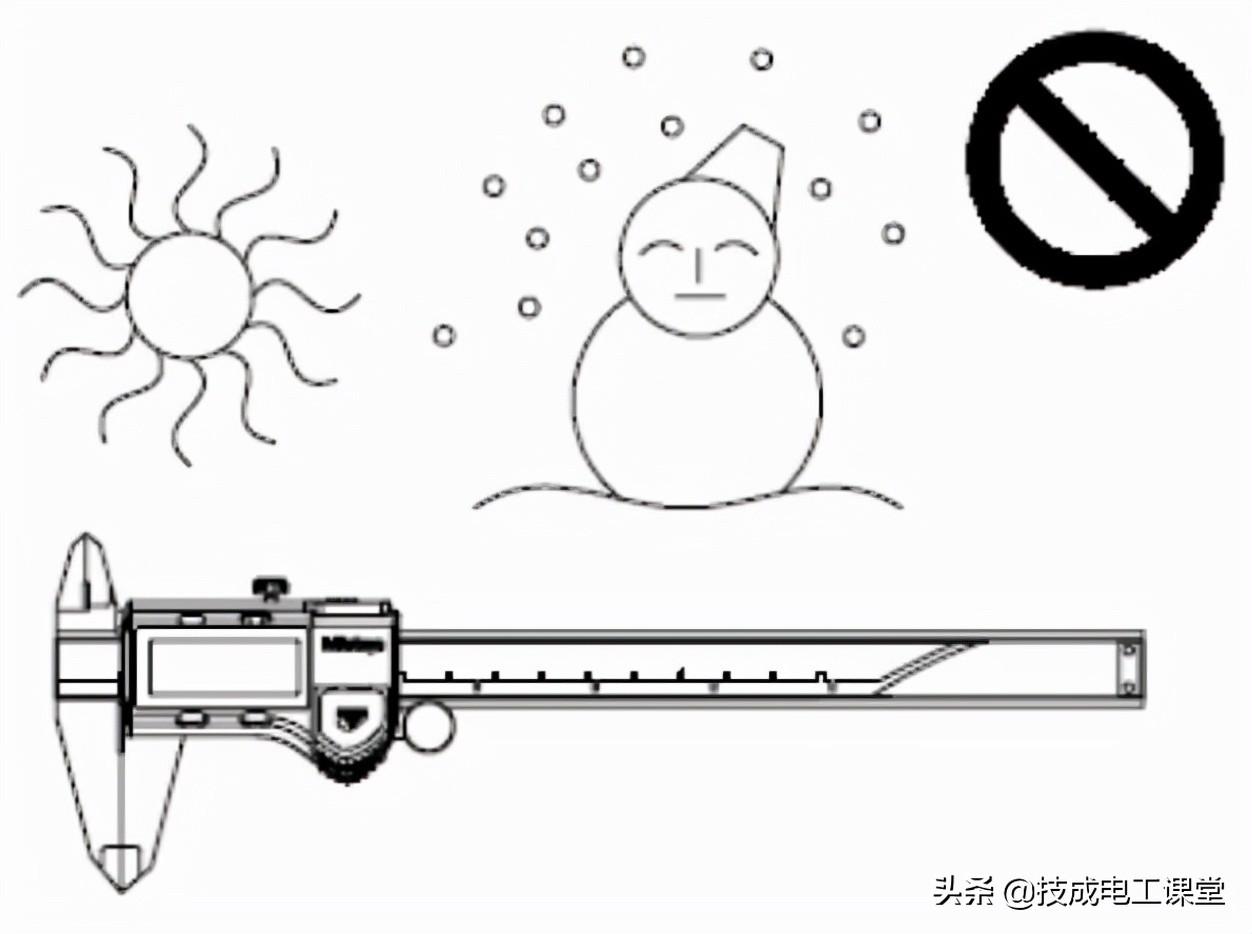

3、請勿存放在高溫、高濕、多灰塵、油污的地方。

*如果使用數顯卡尺，長期不使用請取出電池。

游標卡尺讀數練習

使用過程中常見的幾個問題

問答

游標卡尺讀數練習

1、新買的數顯卡尺安裝電池后游標卡尺讀數練習，顯示屏上閃爍“-----”。是故障嗎？

不不，這不是故障！

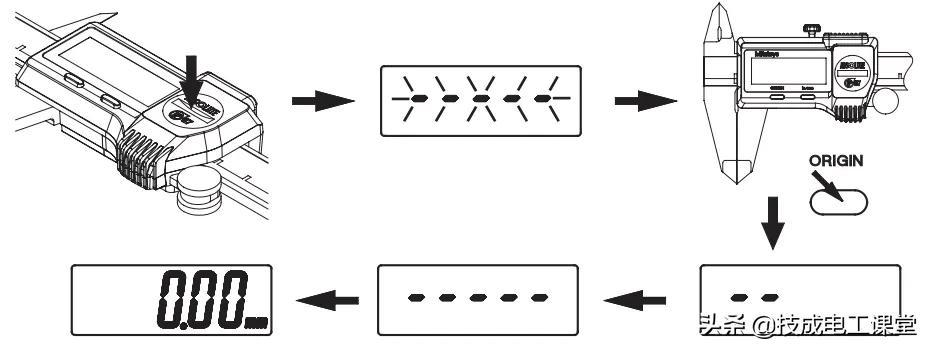

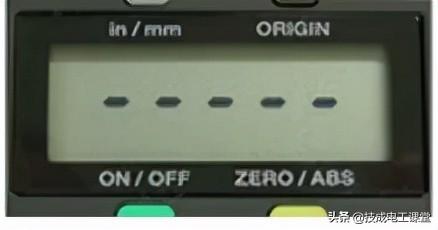

數顯卡尺安裝好電池后，顯示屏?xí)W爍“-----”，如下圖游標卡尺讀數練習，表示需要進行（原點）設置。

游標卡尺讀數練習

設置方法：

用細棒或指尖按住按鈕1秒以上，直至屏幕顯示數字“0.00”，完成原點設置。

游標卡尺讀數練習

請注意：

●按住按鈕時，手指壓力適中，避免損壞按鈕，待屏幕顯示為零時松開。

●請勿使用針狀尖端，否則可能會損壞按鈕。

2. 數顯卡尺顯示屏最后一位顯示“E”。這是故障嗎？

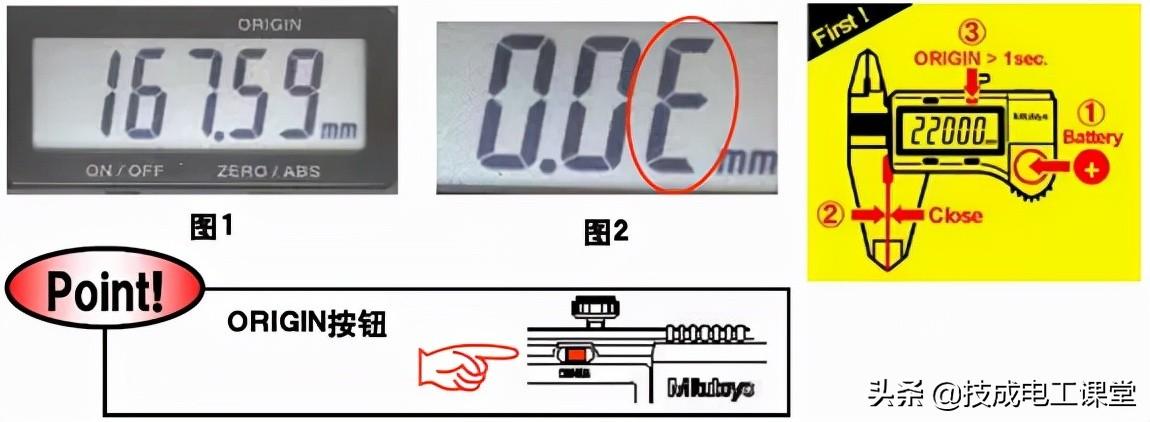

更換卡尺電池后，顯示屏上可能出現任意值（如圖1所示）。如果直接使用卡尺而不設置原點，則會出現圖2中最后一個“E”的錯誤信息。

游標卡尺讀數練習

設置方法：

可參照上圖右側“更換電池→閉合測量爪→原點設置”的順序進行設置，“E”顯示消失。

3、使用卡尺時，數值出現錯誤。是故障嗎？

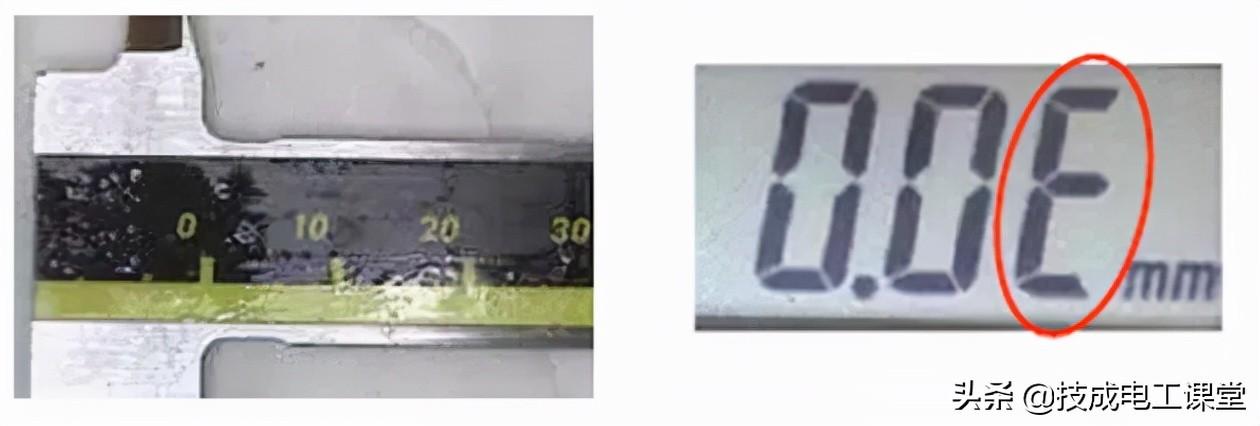

在 ABS 模式下，測量過程中數字顯示屏上會出現“E”錯誤。可能是尺體表面的污漬（如切削液侵入等）影響滑動部傳感器的讀數，導致誤差。

游標卡尺讀數練習

解決方案：

需要擦拭和清潔尺子表面和滑動部件。如果擦拭清潔后仍出現錯誤，請重新安裝電池并進行設置。

如果切削液進入敏感的電子元件，會降低其性能。如果需要在灰塵多、油污多的環境下使用，建議選擇IP等級高的防冷卻液卡鉗！

4. 卡尺滑動不順暢/正常。是故障嗎？

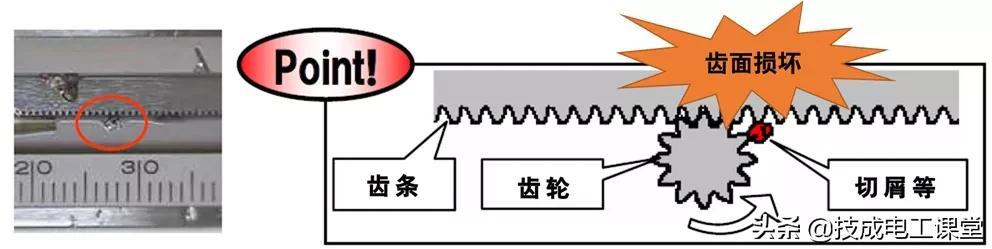

這種情況可能是切屑或異物進入尺框內部造成的。

如果切屑或灰塵等異物滲入秤架內部并在這種狀態下強行滑動秤架，可能會損壞秤架并導致精度和零點故障。所以一定要謹慎使用！

游標卡尺讀數練習

解決方案：

如果異物進入尺框，請務必在使用前將其清除。建議將尺框滑至最大長度，并使用刷子或氣槍清除異物。

如果以上方法不能解決問題，請聯系三豐廠家或代理商進行維修事宜。

5、卡尺測量不準，零位不穩定。是故障嗎？

遇到這種情況，需要檢查卡尺的測量爪是否完好。

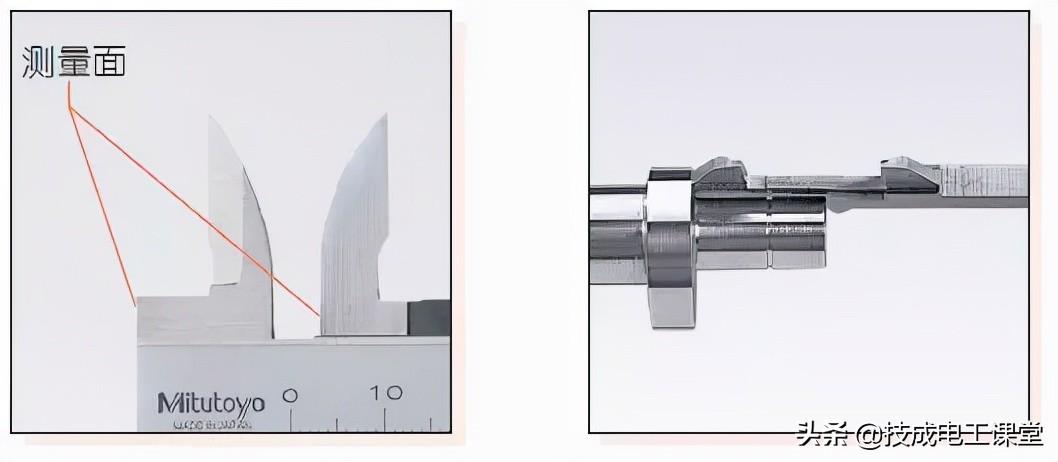

卡尺鉗口的尖端需要鋒利才能準確測量。如果受到不當沖擊，如使用過程中意外跌落，卡尺外爪或內爪尖端受到擠壓變形，都會影響卡尺的精度。

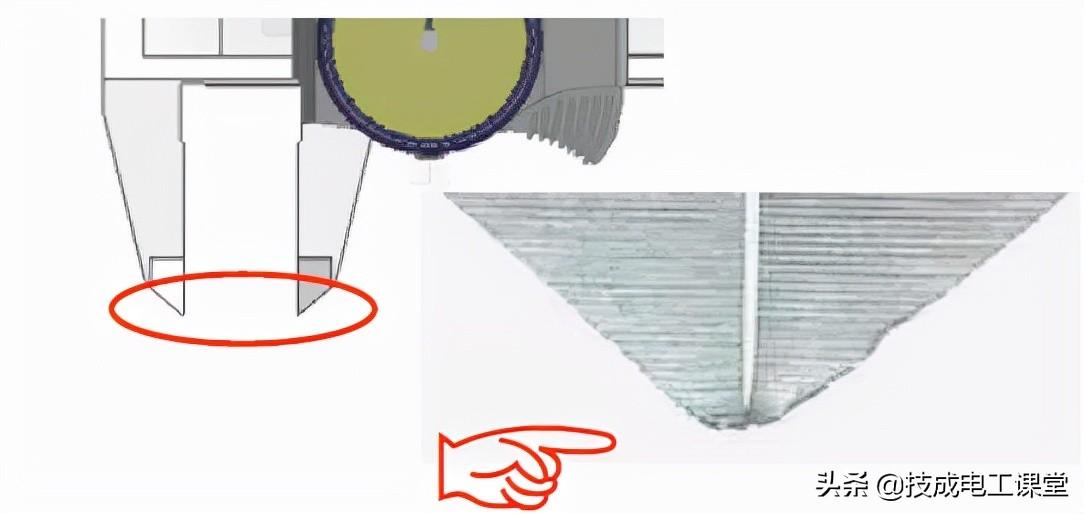

內爪變形

游標卡尺讀數練習

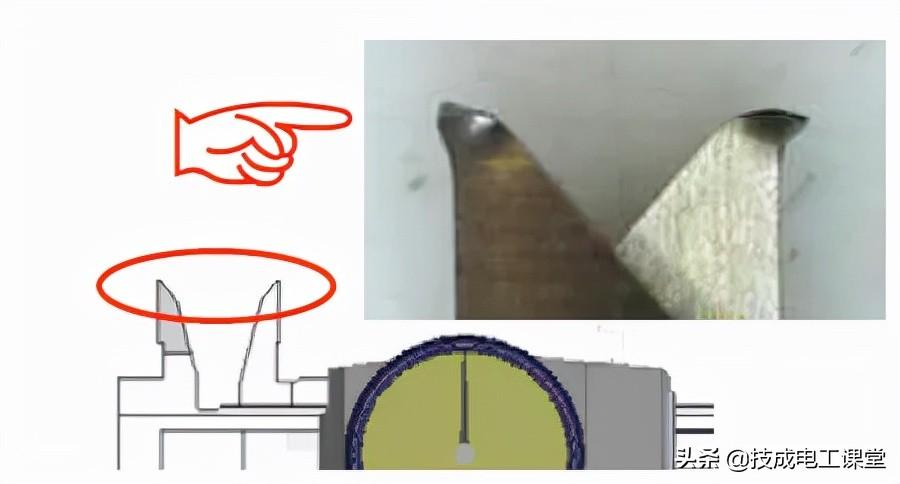

外測量爪變形

游標卡尺讀數練習

解決方案：

如果卡尺的量爪尖端變形或損壞，則需要尋找正規通道進行修復。
