在排除電路故障時，如果沒有電路原理圖可以參考，而所處理的故障又比較復雜，則需要根據電路板上元器件和印刷電路的實際情況，繪制電路原理圖。
01
1、根據電路板繪制電路原理圖的基本思路和方法
繪制電路原理圖的基本思路
1）盡可能最小化繪圖區域
不一定要畫出整機的電路圖，根據故障現象及可能的檢查步驟，結合實物確定最小范圍內的故障，只畫出這個范圍內的電路即可。
2）確定單元電路類型
根據電路板上元器件的特性來確定電路類型，比如是電源電路中是整流電路還是放大電路，確定電路類型的大致方向。
然后根據電路類型，觀察電路板上元器件的特性，判斷具體單元電路的大致類型。比如看到一個整流二極管，就是半波整流電路；看到兩個整流二極管，就是全波整流電路；看到四個整流二極管，就是橋式整流電路。
3）選擇參考電路

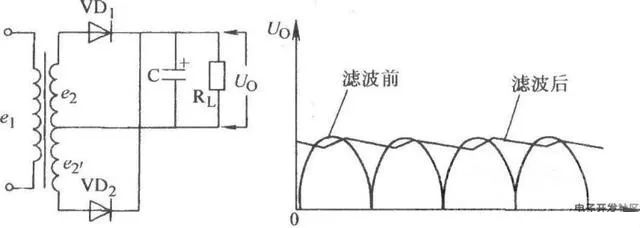

根據具體電路類型，將所學的電路作為參考電路。例如，對于全波整流電路，首先繪制典型的全波整流電路，然后將其與電路板上的實際電路進行檢查并進行個別調整。
4）驗證方法
畫完電路原理圖之后，要根據所畫的電路原理圖和電路板的實際情況進行反向檢查，也就是驗證所畫電路中的元器件在電路板上的連接是否正確，如果有錯誤，那么說明所畫的電路原理圖不正確。
觀察銅箔線路方向的簡單方法
在觀察電路板上元器件與銅箔電路的連接情況以及銅箔電路的走向時，可以用燈光照射電路板。用燈光照射有銅箔電路的一側，就可以清晰方便地看到元器件一側銅箔電路與元器件的連接情況。這樣就省去了翻轉電路板的麻煩。不停地翻轉電路板不僅麻煩，還容易折斷電路板上的引線。
雙層電路板銅箔線路觀察方法
1）雙層板結構
組裝元件面(頂層)及背面(底層)均有銅箔電路，可將SMD元件安裝于頂層或底層。
2）過孔
為了連通頂層和底層的銅箔線路，電路板上設置了過孔，如下圖所示。凡是頂層和底層的銅箔線路需要連通的地方電路圖怎么畫，都會設置過孔。繪圖時需要用過孔連通兩層銅箔線路。
如何根據元件繪制電路圖
分析電路工作原理的關鍵是掌握單元電路的電源電壓+V端（或-V端）、地端、信號輸入端、信號輸出端。在根據電路板畫電路原理圖時（因?yàn)殡娐钒迳嫌∷㈦娐穲D的分布與電路原理圖“不相容”），要先畫出元器件之間的互連電路，然后分別連接到各個端子上。這里以三級管電路為例，說明具體的畫法。
1）第一步
先畫出晶體管電路的圖形符號，如下圖所示，發現它的發射極上接有兩個元件，分別是R1和C1，如果晶體管VT1的發射極上接的元件比較多，則要全部畫出來。
2）第 2 步
畫好R1和C1后，在電路板上尋找R1和C1的另一端所連接的元器件或電路，如下圖所示。
發現R1接的是地線，因此直接畫出地線符號即可，發現C1接了另外一個電阻R2，因此畫出R2的電路圖形符號，與C1串聯。

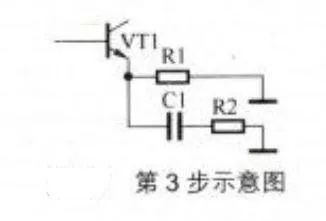

3）步驟 3
繼續在電路板上找到R2的另一端，找到地線，如下圖所示。通常當一個元件連接到地線或者電源上時，這個分支電路的繪制就可以完成了。

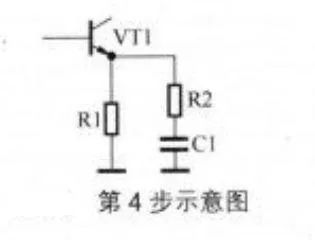

4）步驟 4
按照通常的繪圖方法，將繪制的草圖整理如下圖所示，方便分析和理解此電路。
02
二、三管電路的畫法
根據實際電路板繪制電路原理圖是有方法和技巧的，關鍵是要熟悉各種元器件的常用電路，這樣繪制起來才會容易一些。
如何畫三極管放大電路

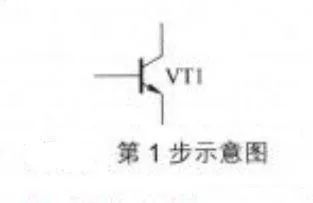

1）第一步，畫出三級管電路的圖形符號
首先確定電路板上實際的三極管是NPN型還是PNP型，最常用的三極管是NPN型，如下圖所示。

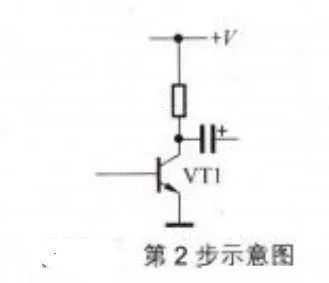

2）第二步，集電極電路
在電路板上找到VT1集電極，然后畫出連接到集電極的所有元件，并記下哪個電阻連接到電源電路。下圖顯示集電極和直流工作電壓+V端之間有一個電阻，并記下哪個耦合電容連接到下級放大器。

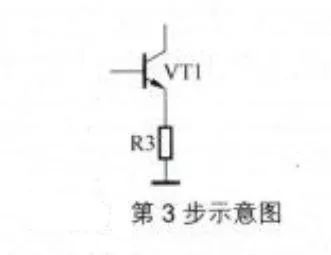

3）第三步，畫出發射極電路
VT1發射極上的元器件一般都是朝地線方向接的，通常在發射極和地線之間接有很多元器件，可能是電容，也可能是電阻，如下圖所示，接了一個電阻。

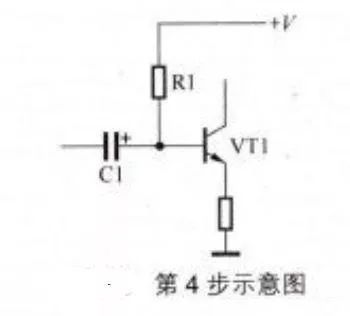

4）步驟4：繪制基極電路
VT1基極上元器件的方向有三種：電源方向、地線方向、前級電路方向。
下圖中往電源+V方向的大多是R1，往地線方向的大多是電阻，往前級方向的大多是耦合電容。

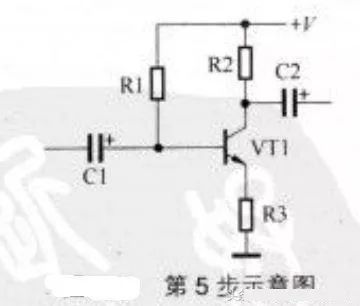

5）第五步：畫出整個三級管電路
將以上4步的電路圖放在一起，就會形成一個完整的電路圖，如下圖所示。從這個電路中我們可以看出，這是一個共射放大器的直流電路。
如果畫出來的電路不符合常識，那么很有可能是畫錯了，但也有可能這個電路比較特殊。
如何繪制其他三極電路
在根據電路板上的實際元器件來繪制晶體管的其他電路時，關鍵是要搞清楚晶體管的大致功能，比如它是振蕩電路還是控制器電路。確定了這個大致方向后，再根據元器件的特性來確定它可能是什么具體的電路。
1）第一步
畫出晶體管的直流電路。晶體管在其應用電路中，大部分都有直流電路。如果在畫圖過程中發現晶體管沒有完整的直流電路，那么這個晶體管很可能不是工作在放大、振蕩等狀態，而是構成了特殊電路，比如三極管ALC（自動電平控制）電路。這樣的判斷需要扎實的電路基礎知識。
2）第 2 步
畫出連接到三極管三個電動機的元件電路。
3）步驟 3
將畫好的草圖整理一下，方便分析電路工作原理。如果在電路分析過程中發現明顯的電路錯誤，則說明電路圖很可能畫錯了，需要對照電路板進行驗證。
03
3.集成電路的繪制方法

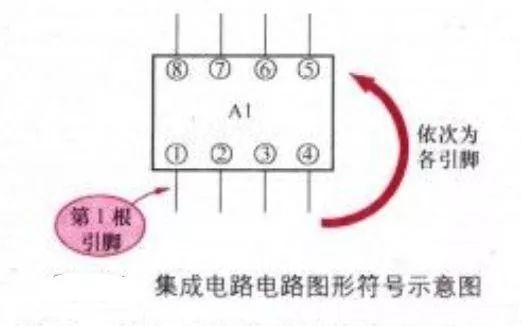

繪制集成電路圖形符號
首先根據實物查明集成電路有多少個引腳，并根據對應引腳數畫出該集成電路的圖形符號電路圖怎么畫，如下圖所示
這是8腳雙列直插集成電路，故電路圖形符號應按8腳雙排畫出。各腳的序號符合一般畫圖規則，即從左下角開始按逆時針方向排列。

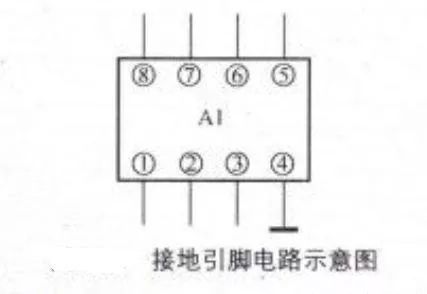

繪制接地引腳電路
找到接地引腳的方法是：電路斷電后，用萬用表電阻檔RX1測量該引腳與地線之間的電阻，如果為0歐姆，則該引腳為接地引腳，并在引腳上畫一個接地符號，如下圖所示。

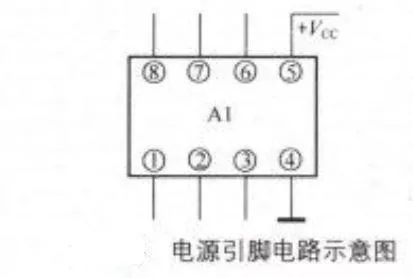

畫出電源引腳電路
找到電源引腳的方法是：電路板通電后，用萬用表直流電壓檔測量各引腳對電路板地線的直流電壓，電壓最高的引腳為電源引腳。在引腳上畫出電源+Vcc符號，如下圖所示。

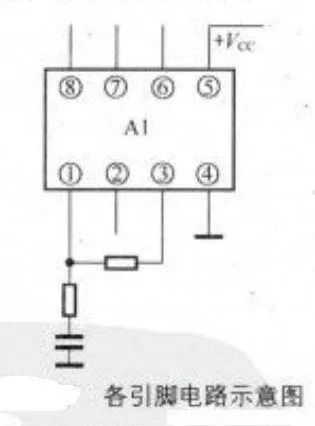

分別畫出每個引腳的電路
畫出其他引腳的電路的方法是：在電路板上找到某一引腳，比如1號引腳，沿著1號引腳的銅箔線，畫出與1號引腳相連的所有元器件的電路符號。
如果該引腳以外的電路中還有串聯元器件，也應逐一畫出來，直到畫出比較清晰的電路圖，比如畫到地端或者電源端，或者連接到集成電路的另一個引腳上，如下圖所示。

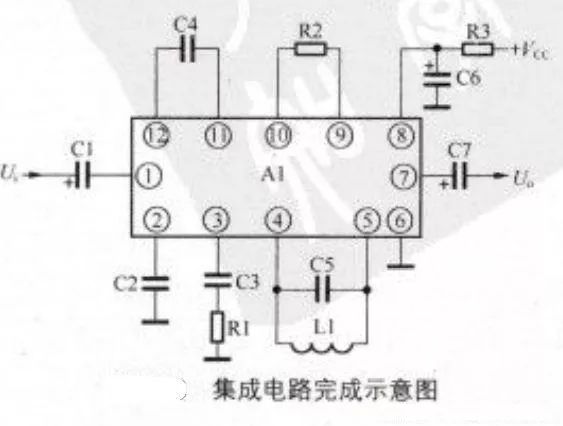

畫好集成電路各引腳的外部電路后，整理電路圖，按通常方法畫出，然后把電路中的元器件從上到下、從左到右依次編號，如下圖所示。必要時，可根據電路中實際元器件情況，查明它們的型號、標稱值。
