【實驗?zāi)康摹?span style="display:none">gYF物理好資源網(原物理ok網)
（1）學會用電流表、電流表測小燈泡的額定功率和它的實際功率，加深理解額定功率和實際功率的概念。
（2）進一步熟練把握電流表、電流表和滑動變阻器等儀器、儀表的使用技巧。
【實驗器材】
小燈泡、滑動變阻器、電壓表、電流表、電源、開關、導線若干。
【實驗原理】
P=UI
【實驗步驟】

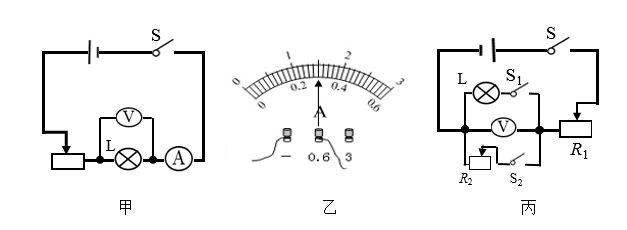

（1）按照實驗要求，設計電路，畫出電路圖，如圖所示，依照電路圖把實驗電路聯接好。在閉合開關之前，調節滑動變阻器測量小燈泡的電功率電路圖，使連入電路中的阻值最大。
（2）閉合開關S，調節滑動變阻器，使小燈泡在額定電流下發光，觀察小燈泡的發光情況，記下電流表和電壓表的示數，算出小燈泡的額定功率。
（3）調節滑動變阻器，使小燈泡兩端的電流約為額定電流的1.2倍，觀察此時小燈泡的發光情況，記下電流表和電壓表的示數，算出此時小燈泡的實際功率。
（4）調節滑動變阻器，使小燈泡兩端的電流高于額定電流，觀察這時小燈泡的發光情況與額定電流時有哪些不同。記下電流表和電壓表的示數，算出此時小燈泡的實際功率。
【注意事項】
（1）聯接電路時，電流表的阻值要參照小燈泡的額定電流來選擇，若小燈泡的額定電流為2.5V，則應選0～3V的阻值；若小燈泡的額定電流為3.8V，則應選0～15V的阻值。電壓表的阻值應依照小燈泡的額定電壓來選擇，假如小燈泡的額定電壓未知，則要選0～3A的阻值，并采用試觸的方式判定，通常小燈泡（1.2V～3.8V）的額定電壓都大于0.6A?；瑒?dòng)變阻器的阻值最好與小燈泡的內阻相當測量小燈泡的電功率電路圖，容許通過的最大電壓要小于小燈泡的額定電壓。
（2）根據電路圖聯接實物電路時，開關必須是斷掉的。
（3）閉合開關前要把滑動變阻器的滑片放在最大電阻處，使其接入電路中的阻值最大。
（4）開抬實驗前要再檢測電路，確認電路無誤后，還應進行試觸做進一步的核實。
（5）每次讀數時，電壓表、電壓表的示數應是一一對應地記錄，讀完后應斷掉開關。
