第三章電磁感應
3.6自感現象渦流
馬壩中學高二物理組張永
1/25

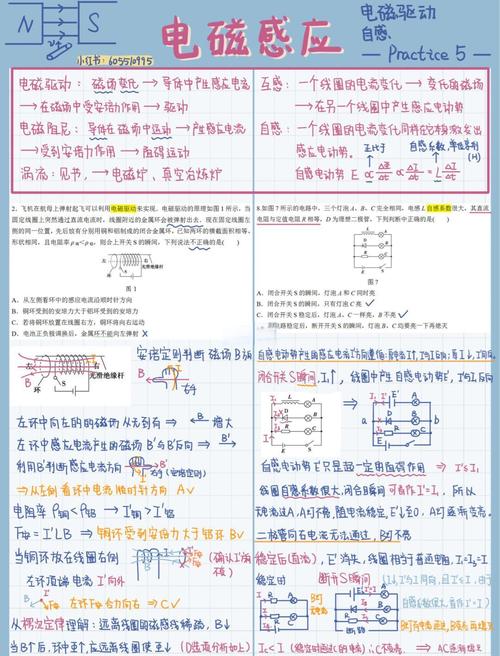

一、自感現象
1、回顧：在做3.1-5（右圖）試驗時，
因?yàn)榫€圈A中電流改變，它產生磁
通量發生改變，磁通量改變?cè)诰€圈B
中激發了感應電動勢。——互感。
思索：線圈A中電流改變會引發線圈A中激發感應電動勢嗎？
2、自感現象：因?yàn)閷?dǎo)體本身電流發生改變而產生
電磁感應現象叫做自感現象。
3、自感現象對電路影響——觀察兩個試驗
2/25
演示試驗一：開關閉合時自感現象
規格全然相同的燈泡A1、A2，閉合電鍵S，調節變阻器R致使A1、A2亮度一樣，再調節R1讓兩燈正常發光，之后斷開開關S，重新閉合S，會觀察到何種現象 ？
燈泡A2立刻正常發光，跟線圈L串聯燈泡A1逐步亮起來。
現象：
要求和操作：
3/25
電路接通的那一瞬間，電流出現增大的情況，穿過線圈的磁通量隨之增加，在線圈里產生了感應電動勢，依據楞次定律能夠知道，它會對原電流的增加起到妨礙作用，所以A1中的電流只能逐漸增大，A1會逐漸亮起來。
線圈之中出現感應電動勢，這妨礙了原電流的改變，也就是增加的情況，并非進行阻止，所以雖說延緩了電流改變的進程，但是最終電流還是到達了最大值，A1最終到達正常發光的狀態 。
分析：
4/25
依據圖示來連接電路，，當開關處于閉合狀態時，電流會分成兩個支路，其中一路會流經線圈L，而另一路則會流經燈泡A，，燈泡A正常發光后將開關斷開，，這時要留意觀察燈泡的亮度 。
演示試驗二：開關斷開時自感現象
5/25
當電路斷開之際，線圈之中的電流呈現出減小之勢，進而致使磁通量發生了改變，由此產生了自感電動勢，此自感電動勢對原電流減小起到了妨礙作用，鑒于此，L 中的電流僅僅能夠從原來的數值起始，逐步地減小，在 S 斷開之后，L 與 A 共同構成了閉合回路，L 中的電流經由 A 中流過，所以 A 不會立刻熄滅，而是能夠持續一段發光的時間 。
要求：
線圈L電阻較小
現象：
開關斷開時，燈A先更亮后再熄滅
分析：
演示試驗二：開關斷開時自感現象
6/25
用電路圖分析試驗二
7/25
結論：
導體內，電流發生改變之際，自身會產生感應電動勢，此感應電動勢對原來的電流改變起到妨礙作用 。
二、自感現象：導體本身的電流出現變化，進而產生電磁感應現象，此種現象就被稱做自感現象 。
三、自感電動勢，于自感現象里會產生感應電動勢，這把此種產生的感應電動勢稱作自感電動勢 。
需留意，“妨礙”并非“阻止”，電流原本進行怎樣的改變，依舊會那樣改變，只是改變的速度變慢了，也就是說，對電流的變起來講，起到了延遲的作用。
8/25
二、電感器自感系數
1．電感器：電路中線圈又叫電感器。
2、自感系數L：
（1）描述電感器性能，簡稱自感或電感。
(2)L大小的影響原因如下：它是由線圈本身的特征所決定的，這與線圈是否處于通電狀態沒有關系。它跟諸多方面相關，比如線圈的形狀，還有線圈的長短，另外匝數也會對其有影響，以及有沒有鐵芯這種情況也與之有關。當線圈越長時，并且單位長度上匝數越多，同時截面積越大，那么自感系數就會越大。而且當有鐵芯時，線圈的自感系數相比于沒有鐵芯的時候要大得多。
3、電感器特征：妨礙電流改變，對交流電有妨礙作用。
4、上節學到變壓器，實際上也是電感器。
9/25
三、自感現象應用和預防
1. 應用情況：于各類電器設備范疇內，在電工技術領域之中，以及對無線電技術應用方面，均呈現出廣泛應用的態勢。例如，在日光燈電子鎮流器這個具體對象里，存在著電阻器這種器件，還有電容器這種器件，另外還有電感器件 。
10/25
三、自感現象應用和預防
2. 帶來妨礙的情況：當將自感系數極大，電流很強的電路予以切斷的剎那間，可以產生非常高的自感電動勢，進而形成電弧，在這種所屬類型的電路里應當采用特殊制造的開關，對于精密電阻而言能夠采取雙線并繞達到去除自感現象的目的。
11/25

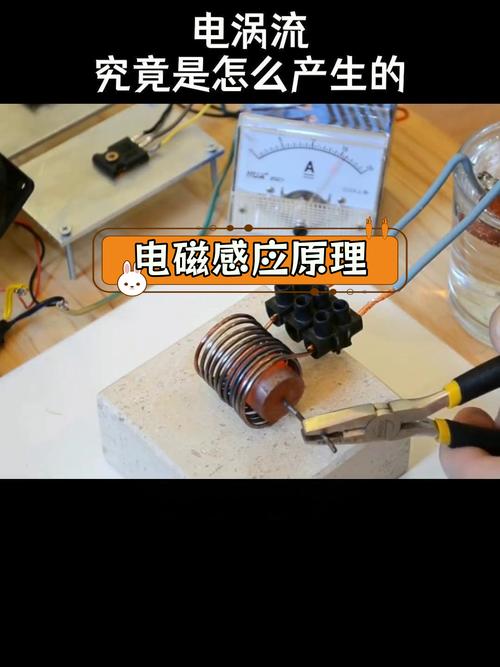

四、渦流及其應用
1. 變壓器處于工作狀態時，除了于原線圈、副線圈那兒產生感應電動勢之外，改變磁通量這種情況也會在鐵芯之中產生感應電流。
普遍來講，只要空間之中存在改變磁通量的情況，那么其中的導體就會產生感應電流，而我們將這種感應電流稱作渦流，。
2、應用：
（1）新型爐灶——電磁爐。
（2）金屬探測器：飛機場、火車站安全檢驗、掃雷、探礦。
12/25
四、渦流及其應用
3、預防：鐵芯都用電阻率很大硅鋼片疊成。
13/25
一、自感現象：因?yàn)閷?dǎo)體本身電流發生改變而產生
電磁感應現象叫做自感現象。
二、兩個演示試驗：開關閉合和斷開時自感現象。
電路圖、要求、操作、現象、原因分析
三、電感器：在電路中，線圈又叫電感器。
四、自感系數L：
1、描述電感器性能，簡稱自感或電感。
Ｌ大小影響原因，是由線圈 本身特征所決定的，和線圈是否通電沒有關系 。它跟線圈形狀 、長短 、匝數 、有沒有鐵芯等原因相關 ，線圈越長 ，單位長度上匝數越多 ，截面積越大 ，自感系數就越大 ，有鐵芯時線圈自感系數比沒有鐵芯時要大得多 。
小結
14/25
五、電感器主要作用：妨礙電流改變，對交流電
有妨礙作用
六、自感現象應用和預防
1．應用：在各種電器設備、電工技術和無線電技術中
應用廣泛。
2．危害：在切斷電路瞬間，形成電弧。不安全。
七、渦流及其應用、預防。
小結
15/25
課堂練習和課外作業
課堂練習：P69問題與練習1-5
課外作業：P69問題與練習1、2、4
16/25
在電路之中，呈現出如圖12 - 8 - 1所示的情況，其中存在一個自感系數相對比較大的線圈L，于開關接通并且處于穩定狀態時，線圈L上的電流是1A，電阻R上面的電流是0.5A，而當開關S突然斷開之后，電阻R上的電流從A處起始，其方向是.
舉例
17/25
在例二當中，呈現出圖示那樣的電路，當合上開關S期間物理高中必修二2-4互感和自感 講義，察覺到電流表A1朝著右邊發生偏轉，那么在斷開開關S的瞬間時刻，電流表A3、A4指針的偏轉情形是：（）。
A.A1向左，A2向右
B.A1向右，A2向左
C.A1、A2都向右
D.A1、A2都向左
舉例
18/25
例3，如同圖示的那種所示電路，當合上S這個動作發生的時候，發現電流表A1朝著右邊有偏斜的現象，那么當把S斷開的那一瞬間，關于電流表A1、A2指針的偏轉狀況是：（）。
A.A1向左，A2向右
B.A1向右，A2向左
C.A1、A2都向右
D.A1、A2都向左
舉例
19/25
例如示例四當中，如圖所呈現出來的樣子，多匝的電感線圈其電阻以及電池內阻都被忽略不計，存在兩個電阻，阻值均是R，電鍵S原本處于打開的狀態，此時電流為I0，如今合上電鍵從而將其中一個電阻進行短路，于是乎線圈產生了自感電動勢，這個電動勢（）。
A.有妨礙電流作用物業經理人，最終電流由I0降低到零
B.有妨礙電流作用，最終電流總小于Io
C.有妨礙電流增大作用，因而電流Io保持不變
D.有妨礙電流增大作用，
但電流最終還是增大到2Io
20/25
日光燈結構
21/25
鎮流器，在開啟之際，會產生高電壓，以此來協助點燃，于正常工作之時，其感抗能夠限制電流，進而保護燈管 。
22/25
開啟器，也就是自動開關的那種，可以用普通開關或者短絕緣導線去替代，在正常工作的時候它是不起作用的，是能夠被去掉的。
23/25
關于日光燈工作原理，以下說法正確（）
A.鎮流器作用是將交流電變?yōu)橹绷麟?span style="display:none">QUm物理好資源網(原物理ok網)
B.在日光燈開啟階段，鎮流器能提供一個瞬時高
壓，使燈管開始工作
C.日光燈正常發光時，開啟器兩個觸片是分離
D.日光燈發出柔和白光是由汞原子受到激發后直
接輻射
BC
24/25
