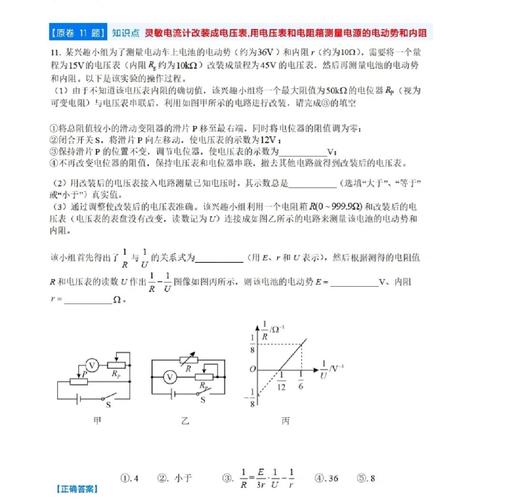

課時二點一零，實驗，測定電池的電動勢和內阻，其一，要知道測量電源電動勢和內阻的實驗原理，進而進一步去感受電源路端電壓隨電流變化的關系，其二，要學會依據圖象合理外推來進行數據處理的方法，其三，要嘗試對電源電動勢和內阻的測量里的誤差加以分析，還要了解在測量中減小誤差的方法，其四，要培養仔細觀察、真實記錄實驗數據等良好的實驗習慣以及實事求是的品質。1. 實驗原理，其一：如甲圖所示那樣，依據關系式E等于①U加上Ir，能夠借助②電壓表、③電流表再加上一個能夠改變的電阻器去測定電源的電動勢以及內阻；其二：如乙圖所示那般，依據關系式E等于④IR加上Ir，能夠利用電流表、電阻箱測定電源電動勢和內阻；其三：如丙圖所示這樣，依據關系式E等于⑤U加上 ，能夠運用電壓表、電阻箱測定電源電動勢和內阻。，甲，乙，丙，2.實驗方法，(1)將較粗的銅絲以及鐵絲相隔幾毫米插入馬鈴薯，或者插入蘋果中，如此便制成了一個水果電池，其中銅絲是電池的⑥正極，鐵絲是⑦負極。，(2)實驗時改變電阻，能夠獲得多組電壓值，還有電流值，并記錄在表中。，(3)用水果電池做實驗的優點是它的⑧內阻較大，易于測量，缺點是內阻容易發生變化，測量前要做好充分準備，讓測量盡量⑨迅速？ ，。3.數據處理，(1)解方程組法，將兩組數據分別代入關系式E=⑩U+Ir中，通過解方程組來算出電動勢和內阻，此方法的優點是方式簡單，然而誤差較大。，(2)圖象法，把I作為橫坐標、U作為縱坐標建立坐標系，依據所測量的多組數據畫出U-I圖象，從函數式U=-rI+E能夠曉得圖象縱軸的截距是電動勢，橫軸的截距是短路電流，由關系式r=可以求出電源的內阻。就主題 1 而言，要去閱讀處于教材里面“實驗原理”標題之下相關的內容，然后回答如下一些問題。其中一個問題是，探討依據閉合電路歐姆定律怎樣去求一個電源的電動勢以及內阻。還有一個問題是，怎樣才能夠測出來一節干電池的電動勢以及內阻呢。另外還涉及到需要什么樣的儀器，要采用怎樣的電路圖高中物理電池實測教案，其道理又是什么。就主題 2 來說，要閱讀教材里“實驗方法”標題下面的內容，接著回答相關問題。(1)教材里講用水果電池做實驗，如此挑選有哪樣的優點呢，要是在實驗之中用干電池去替代水果電池，選擇新一點的電池好還是選擇舊一點一些的的電池好呢，為啥呢，實驗里要留意些什么問題呢，(2)簡要地寫出實驗步驟，主題3指的是實驗數據處理，閱讀教材里“數據處理”相關的內容，回答下面的問題 。(1)采用解方程組的辦法求解E并求解r會有怎樣的優點以及存在何種缺點呢? (2)電池的U - I圖象之中的截距、斜率分別表征什么物理量呀? (3)繪制U - I圖象之際,縱軸能夠不從零起始,就如同圖所呈現的那樣。經由這張圖怎樣獲取E以及r呢?1.圖甲是學生實驗所使用的具備兩個量程的電流表刻度盤,當運用“ - ”與“0.6”這兩個接線柱時,能夠測量的最大電流是多少A呢,對應刻度盤上每一小格代表多少A呢,圖中指針示數為多少A呢。圖乙是學生實驗用的具備兩個量程的電壓表刻度盤，當運用較少量程之時，測量所得到的電壓最大值不可以超過，每一小格所表示的是，圖里指針的示數為。2. 以下給出了多種采用伏安法測電池電動勢和內阻的數據處理方式，其中既能夠減小偶然誤差，又具備直觀、簡便特點的是（ ）。先看A選項，要進行這樣的操作，需先測出兩組關于電流I和電壓U的數據，接下來將其代入到方程組當中，方程組包括電動勢E等于U1加上I1乘以電池內阻r 的式子以及電動勢E等于U2加上I2乘以電池內阻r 的式子，通過這樣代入及運算求出電動勢E和電池內阻r 。再看B選項，要這樣做，得先多測幾組電流I和電壓U的數據，之后基于這些數據求出幾組電動勢E和電池內阻r ，最后分別計算這些電動勢E和電池內阻r 的平均值。然后看C選項，要實施該步驟，要測出多組電流I和電壓U的數據，接著畫出電壓U與電流I的圖象，隨后依據這個圖象求出電動勢E和電池內阻r 。最后看D選項，要這么做制度大全，需多測幾組電流I和電壓U的數據，分別計算出電流I和電壓U的平均值，用電壓表測量出斷路時的路端電壓，此路端電壓即為電動勢E，最后運用閉合電路歐姆定律求出電池內阻r 。3.圖示是根據某次實驗記錄數據畫出的U - I圖象，下列關于這個圖象的說法中正確的是( )。A.縱軸截距所代表的意思是待測電源的電動勢呀，也就是E等于3V 。B.橫軸截距所表示的是短路電流呢，即I短這個值是0.6A 。C.依據r被定義為E與I短的關系呀。D.按照r是由ΔU與ΔI的關系來確定的呢。4.想要測定電池的電動勢以及內阻，除了待測電池、開關和導線之外，配合下面這些儀器，能夠達成實驗目的的是( )。分析選項，A選項為一只電壓表以及一個電阻箱；B選項是一只電流表、一只電壓表還有一個滑動變阻器；C選項是一只電流表和一個電阻箱；D選項是一只電流表以及一個滑動變阻器。拓展一為實驗數據的處理，用電流表以及電壓表測定電池的電動勢E還有內阻r高中物理電池實測教案，此次測量所用電路屬于圖甲所示的那種，有一位同學測得的6組數據如下表所示 。對于所給的組別電流，分別是0.12A、0.20A、0.31A、0.32A、0.50A、0.57A，對應的電壓分別是1.37V、1.32V、1.24V、1.18V、1.10V、1.05V，（1）試依據這些數據在圖乙中繪出U - I圖線，甲，乙（2）依據圖線求出電池的電動勢E等于多少V，電池的內阻r等于多少Ω 。(3)要是不把圖線給畫出來，僅僅只是挑選其中兩組U以及I的數據，借著公式E = U + Ir去列出方程從而求出E和r，如此這般去做的話，極有可能會弄出誤差極大的結果，其中在選用第 組以及第 組的數據時，所求得的E和r誤差是最大的 。拓展二：關于對實驗原理的理解以及實驗設計，2. 在測定一節干電池的電動勢和內阻的實驗當中，備有以下這些器材：A. 所要測定的干電池，其電動勢大概是1.5 V，內阻小于1.0 Ω，B. 電流表，滿偏電流 Ig 為 3 mA，內阻 Rg 是 10 Ω，C. 電流表，量程是 0 到 0.6 A，內阻 0.1 Ω，D. 滑動變阻器 R1，阻值范圍是 0 到 20 Ω，允許通過的最大電流是 10 A，E. 滑動變阻器 R2，阻值范圍是 0 到 200 Ω，允許通過的最大電流是 1 A，F. 定值電阻 R0， 。
