****本實驗視頻配套于高中數學《實驗功略》
第二十一講檢測小燈泡的電功率
班級:姓名:座號:評分:
實驗目的:
1.把握電流表和電壓表的使用方式;
2.通過P=UI檢測小燈泡在不同電流下的實際電功率,區別實際功率和額定功率。
安全提示:
1.聯接電路時,依照小燈泡標牌信息,選擇合適阻值的電流表和電壓表;
2.閉合開關前,須要檢測電路,防止出現漏電現象,滑動變阻器的滑片要移到電阻最大處,最大程度保護電路,且聯通滑片時測量小燈泡的電功率,小燈泡兩端電流不能超過額定電流的1.2倍;
3.實驗時間不宜過長,完成后及時斷掉開關。
實驗原理:
P=。
實驗器材:
電瓶盒3個、干電瓶3節(1號)、開關1個、導線8根、小燈管1個、2.5V小燈泡1個、滑動變阻器“20Ω,2A”1個、電流表(0~0.6,0~3A)1個、電壓表(0~3,0~15V)1個。
按照實驗電路圖測量小燈泡的電功率,聯接實物圖:
操作要點:
(1)根據電路圖聯接電路,并檢測。
注意:①連接電路時,開關;
②閉合開關前,滑動變阻器滑片移到處;
③根據額定電流和額定功率選擇電源電流、電壓表和電壓表的阻值。
(2)閉合開關,調節滑動變阻器,耳朵盯住表,使小燈泡兩端電流為額定電流,觀察,記錄。
(3)重復步驟(2),調節滑動變阻器滑片,使小燈泡兩端電流略高(不超過額定電流的1.2倍)或略高于額定電流,多次實驗。
(4)斷掉開關,整理器材,估算不同電流下的實際功率,結合小燈泡的色溫進行剖析。

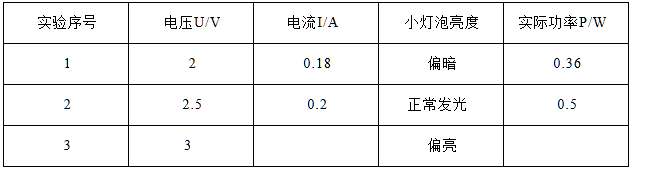

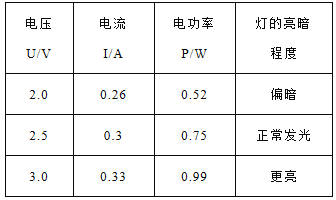

記錄表格、繪制I-U圖象:
剖析論證:
(1)當U實=U額時,P實P額,燈泡;
(2)當U實>U額時,P實P額,燈泡;
(3)當U實
