繪制電路圖的題型大致可以分為以下幾類：
1、看實物，畫電路圖。 2.看圖連接設備畫圖。 3、根據要求設計電路。 4.找出錯誤的電路并畫出正確的圖。 一般來說，以上四種圖片在考試中都會用到，下面詳細說明它們的繪制方法。

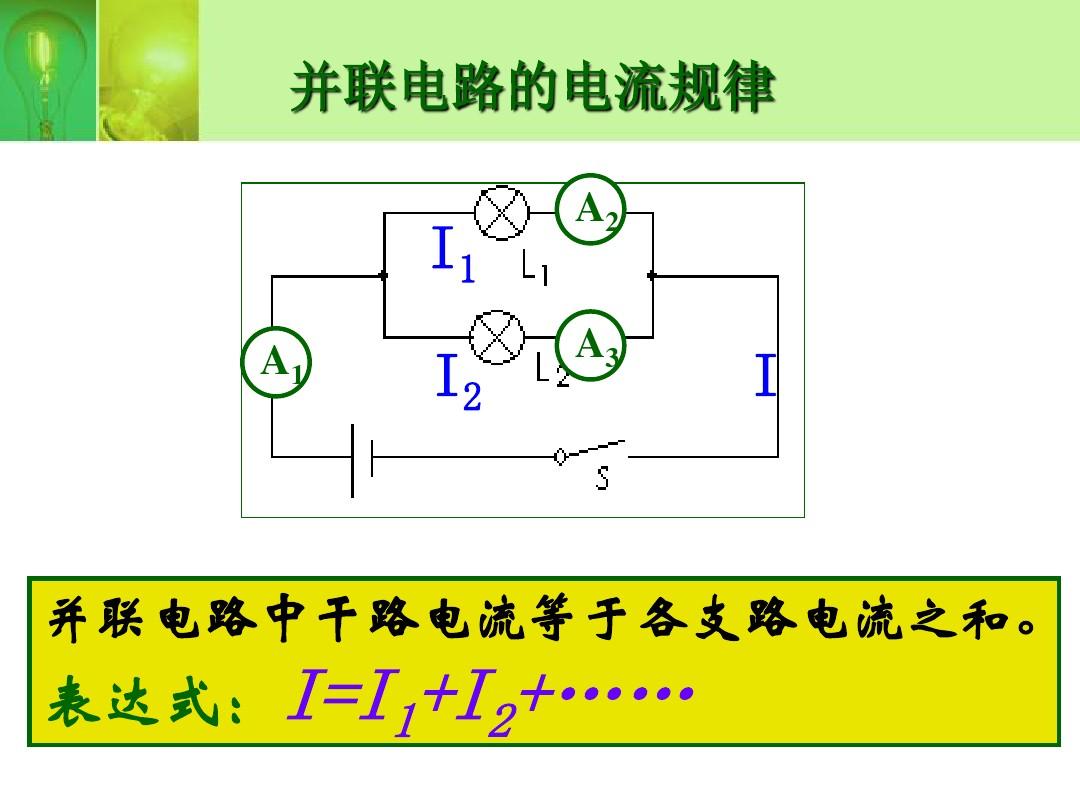

(1)看實物，畫電路圖，關鍵是看圖。 如果看不懂圖表，就很難畫出好的圖表。 電路有兩種，一種是串聯，一種是并聯。 串聯電路很容易識別。 先找到電源的負極，用筆尖沿著電壓方向依次向前移動，直到電源的正極。 明確每個設備的位置，然后畫圖。 順序是：先畫電池包，按器件排列順序畫圖，橫豎豎直，邊角處無器件。 如果有電流表，則需要準確確定它測量的是電路的哪一部分。 電流表和整個被測電路。 對于并聯電路，識別方法如下。 從電源負極開始，沿電壓方向找到分叉點，用英文標出“fen”字樣。 開始沿電壓方向向前移動，直到兩筆尖相交，此點為交匯點。 并標注英文單詞“”。 首先要知道有多少條通路，每個環路有多少臺設備，有哪些。 分點與電源負極之間的支路、分點與電源負極之間的支路是非常重要的。 看一下分支電路中都有哪些器件，在看清楚的基礎上開始畫電路圖。 具體步驟如下： 先畫電池組，再畫兩段支路，在支路中畫出哪些。 在分界點和交匯點之間畫出通路，如果有幾條通路（多數情況下只有兩條通路）電池串聯和并聯的圖片，按順序畫出每個回路中器件的規格，繪圖要求橫豎，鋼筆畫檢測無誤后，將電流表拉至被測電路兩端。
(2)看電路圖，連接設備畫圖
方法：先看圖認電路：不允許混接，只有串并聯兩種，串聯容易識別，重點是并聯。 如果是并聯電路，則在較長的電路上找出分合點并作標記。 并清除每個設備的位置。 （先找出支路有無開路和電壓表）接實物圖，先接電池組，找出電源負極電池串聯和并聯的圖片，從負極開始，接支路裝置，找到分支點后，分成四行。 不要亂涂亂畫，按順序畫。 直到接點，再引一條大道【注意線不能交叉，線必須引在端子（開關，電壓表，電流表等）上接電壓表，電流表要注意正極和正極負極接線端子]在接觸滑動變阻器時，一定要一上一拉，檢測電路無誤后，最后將電流表接在被測電路的兩端。
(3) 設計電路如下：
先看題，審題，理清電路。 （不需要混合連接）通常只有串聯和并聯兩種電路。 串聯更容易。 關鍵是要注意支路中的開關和電壓表管。 儀表和開關只用于這條路上的家電，清算后分成四路。 最后將電流表連接到被測家電的兩端。 檢測電路完成后，必須用筆畫好電路，橫豎豎直，拐角處不能畫任何器件，畫法要規范。
(4) 識別錯誤電路通常錯誤發生在以下幾種情況：
1、是否漏電，即電壓沒有經過家用電器直接返回到電源正極；
2、是否形成局部短路，局部漏電的家用電器不能工作；
3、電流表、電流表和正負極端子是否接錯，或電阻值選擇不當（過大或過小）；
4、滑動變阻器接錯（全上或全下）。
