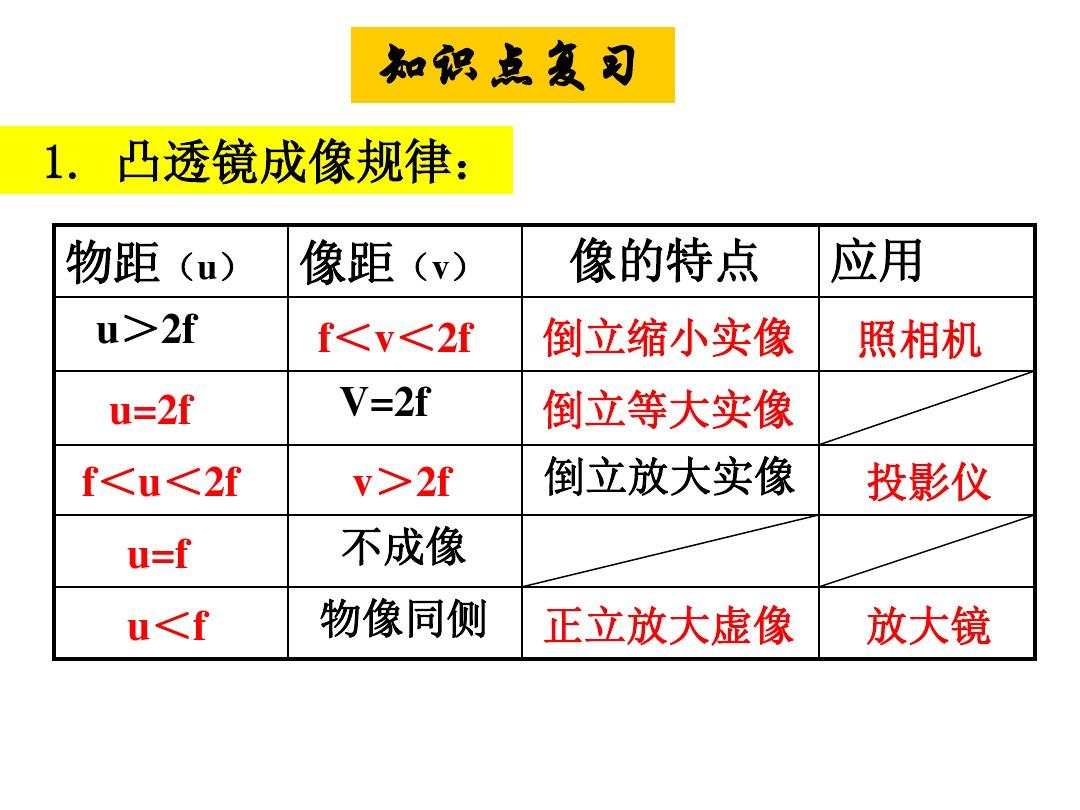

凸透鏡成像圖 1 凸透鏡成像圖 物體通過凸透鏡所產生的像的性質是什么？ 凸透鏡成像是由物體發出的光由于直線傳播、反射或折射而產生的。 凸透鏡形成的虛像和實像凸透鏡成像的規律圖畫，是由被繪物體發出的光經凸透鏡折射后產生的。 凸透鏡所成的像是由折射光線實際會聚而形成的。 凸透鏡所成的像是由反方向的折射光線相交而形成的。 已知物體和透鏡，凸透鏡所成的像：來自物體的光經凸透鏡折射。 穿過光心的光線的傳播方向不改變平行于主光軸的光線的折射。 選擇合適的發光點②創建每個發光點對應的圖像點③連接每個圖像點生成物體的圖像。 1、知物象，畫透鏡，求焦點，通過光心的光線傳播方向不改變平行于主光軸的光線的折射。 凸透鏡成像繪圖練習 1、如圖所示，已知凸透鏡的兩個焦點，燃燒的蠟燭位于凸透鏡的焦距范圍內。 請用畫圖的方法畫出圖中蠟燭火焰S點的像S′。 凸透鏡成像繪圖練習2. 如圖，OO'為凸透鏡的主光軸，A'B'為AB通過凸透鏡成像，試畫出光AC折射后的光軸穿過圖中的凸透鏡，用畫圖的方法找出兩邊的焦點在哪里。 凸透鏡成像繪圖練習3、如圖所示，MN為凸透鏡的主光軸，AB為蠟燭凸透鏡成像的規律圖畫，A'B'為蠟燭成像。 請用畫圖的方法確定凸透鏡的位置和一個焦點F，并將它們畫出來。 $$
