【知識復習】
在接下來的學習中，我們通過實驗了解到凸透鏡形成虛像和虛像。
【點擊鏈接準備下期】
1、在探索凸透鏡成像規律的實驗中，連接光具座上蠟燭到凸透鏡的距離。 當u>f時，調節光幕，在光幕上看到大小不一的倒置虛像。

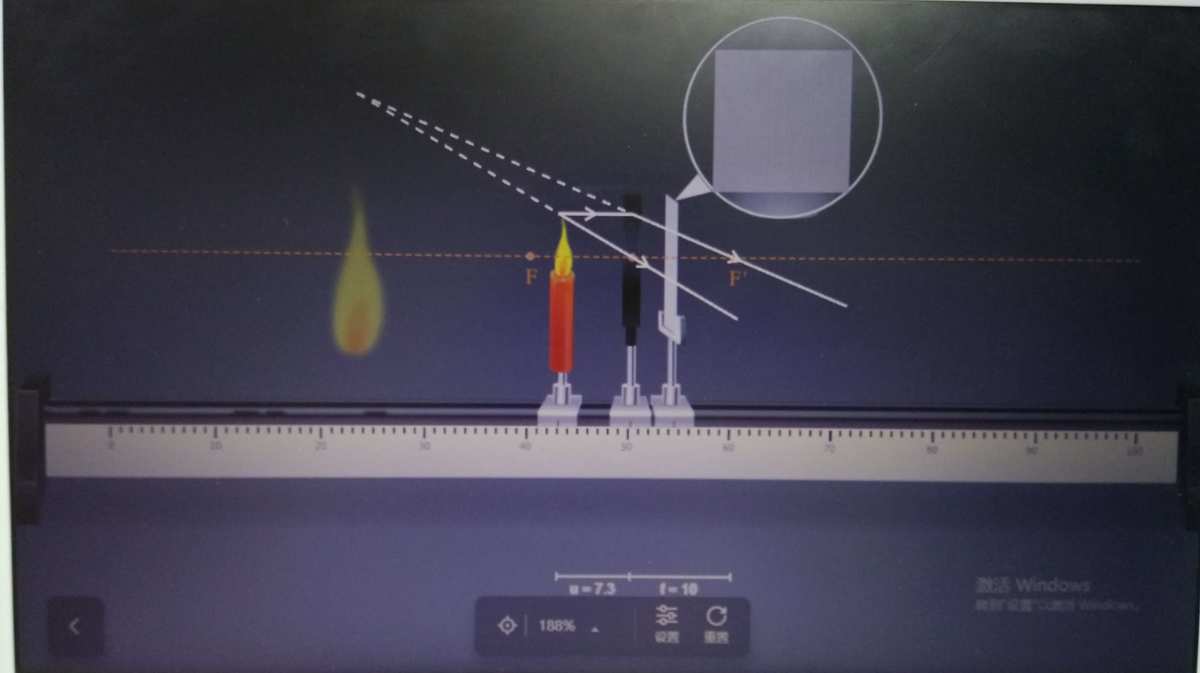

凸透鏡成虛像實驗情況
2.當你
凸透鏡成實像實驗情況
實驗和圖紙表明：
凸透鏡可以使物體變成虛像或?qū)嵪瘛?span style="display:none">M0o物理好資源網(原物理ok網)
[舉手提問]
1、如何通過繪圖找出凸透鏡的成像規律？
2、有什么方法可以記住凸透鏡的成像規律？
【新課學習】
在實驗室用光具座探索“凸透鏡成像定律”時，得到u>2f，u=2f，2f>u>f，u=f凸透鏡成像的規律教學反思，u
現在閉上眼睛重現實驗情景，看看你是否還記得“凸透鏡成像定律”。
實驗情況
由于凸透鏡的成像規律比較復雜，不易記憶，我們可以結合畫圖的方法，在練習冊上畫一幅圖。 更容易找到規則并記住它們。 沒有必要死記硬背。
視頻1：凸透鏡成虛像法繪圖
（選擇要水平查看的音量）
視頻反射：
1、畫凸透鏡成像法則圖時，需要明確焦距f、倍焦距2f、物距u和像距v。
2、選擇三種特殊光線中的任意兩條，制作一個代表物體成像的像點，連接主軸和像點，得到物體的像。
3.【同步訓練】
按照視頻中的畫圖方法，試做一張底部凸透鏡成像光路圖并填空。
當物距等于焦距時。
（在視頻中尋找答案和成像規則！）
視頻2：畫出凸透鏡成實像的規律
（選擇要水平查看的音量）
視頻反射
1. 在你
2、注意：蠟燭成實像時，折射光的反向延長線為實線。
3.【同步訓練2】
按照視頻中的畫圖方法，試做一張底部凸透鏡成像光路圖并填空。
當物距大于焦距時，成像特性為 。
（在視頻中尋找答案和成像規則！）
2.記錄凸透鏡成像規律的方法
1、實驗得到的“凸透鏡成像定律”與繪圖相同，實驗結果記錄在下表中
2.凸透鏡成像規則公式：
焦距加倍分虛實，焦距加倍分大小。
虛擬時：
近處物體的像變大，遠處物體的近處像變小。
在真實圖像中：
物體遠處的圖像變大，物體的近處圖像變小。
【同步訓練】
（2018成都5題）
如圖所示，如果在位于凸透鏡左側的光屏（光屏未在圖中顯示）上獲得清晰放大的蠟燭火焰圖像，則點燃的蠟燭位于()圖中
Aa點 Bb點 Cc點 Dd點
2.（2018成都29題）
在“探索凸透鏡成像規律”的實驗中，同事畫出了如圖所示的圖像（ν表示圖像到凸透鏡的距離，u表示物體到凸透鏡的距離）。 當凸透鏡用作放大鏡時，所觀察到的物體到透鏡的距離在m以?xún)?nèi)；
在物體從距凸鏡5cm移動到距凸鏡20cm的過程中，像的大小會發生變化（選擇“增大”、“減小”、“先變小再變大”、“變變大然后變小”）
3.（2019新鄉22題5分）
如圖所示為“探索凸透鏡成像規律”的實驗裝置。
(1) 實驗前，老師給小伙伴們準備了兩個焦距分別為10cm和30cm的凸透鏡。 為順利完成實驗，應選擇焦距為cm的凸透鏡；
(2)將點燃的蠟燭和光幕分別放置在圖中所示位置。 時間屏幕上出現清晰的蠟燭火焰影像，影像性質為倒置（填寫“放大”或“縮小”）虛像凸透鏡成像的規律教學反思，（填寫“相機”、“投影儀”或“放大鏡”）根據這個原理工作； 如果此時蠟燭和光屏是相反的，則光屏（填“能”或“不能”）呈現出清晰的蠟燭火焰畫面。 圖片;
(3) 如果小華在實驗過程中不慎使凸鏡與外套摩擦產生靜電，將小紙片吸附到凸鏡前，遮住凸鏡的部分鏡面. （填寫“蠟燭火焰圖像不完整”、“會有一張紙圖像”或“蠟燭火焰圖像變暗”）。
參
測試
回答
案件
存在
向下
邊
嘗試去找
哦
！
參考答案：
1、C2，0.05變小
3. (1) 10 (2) 放大投影儀可以
(3) 蠟燭火焰圖像變暗
