在上一節中混合電阻串聯和并聯的算法，我們將類似于水流的電壓和電路一起解剖。 當電路中有多臺家用電器時，電壓是如何循環的？ 請觀看王尚老師關于串并聯的視頻：
王尚老師錄制了6個教學視頻供小伙伴們免費學習
手機端可長按識別二維碼觀看視頻；
請用手機掃描二維碼觀看視頻。
串并聯
上一節我們只是講了電路，那么具體電路有哪些呢？ 還要讓兩個家電一起工作，是不是只有一種連接方式？
這就是我們撿到的：“串聯與并聯”。 讓我們從串聯電路開始。
串聯電路
如圖，兩個小燈泡依次連接，就像漢字“串”一樣，連接在電路中，我們說兩個小燈泡串聯，這就是串聯電路。

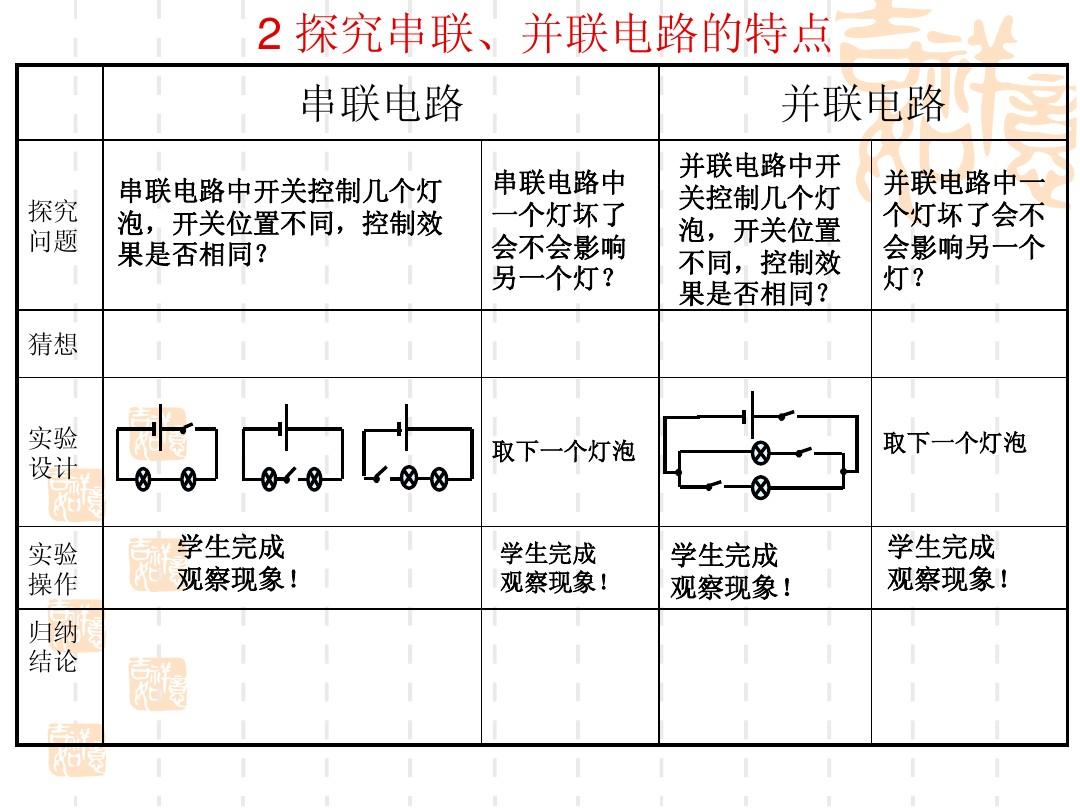

通過開關的閉合和打開，我們發現了這樣一個規律：
開關閉合后，兩個小燈泡同時發光，即電路為一條通路； 開關打開后，兩個小燈泡同時熄滅，即電路為開路。
通過調整開關的位置，我們發現開關的位置與控制情況無關，無論開關在串聯電路中的哪個位置：
開關閉合后，兩個小燈泡同時發光，即電路為一條通路； 開關打開后，兩個小燈泡同時熄滅，即電路為開路。
并聯電路
如圖，兩個燈泡并聯，兩端連在一起，再接電路，我們說這兩個小燈泡并聯，這就是并聯電路。
在上圖所示的并聯電路中，兩個家用電器共用的電路部分稱為支路，單獨使用的電路部分稱為大道。
顯然，并聯電路至少有兩個回路，也可以有三個或更多； 雖然只有一個分支。
通過支路和西路開關的開關，我們發現了以下規律：
分支電路的開關控制著所有的家用電器。 當支路開關打開時，無論街道開關是閉合還是打開，家用電器都不會工作。
當支路開關閉合時，如果只有1號路的開關閉合（2號路的開關打開），那么只有1號路的小燈泡會發光。
當支路開關閉合時，如果只有2號路的開關閉合（1號路的開關打開），只有2號路的小燈泡會發光。
當支路開關處于閉合狀態時，西路1和西路2的開關均閉合，西路1和西路2的小燈泡均發光。
王尚先生生動講解串聯電路和并聯電路 in Life
生活中的大部分電路都是并聯電路
串聯電路和并聯電路都是最基本的電路，現實生活中的很多電路都是由最基本的電路組成的。
家里的電燈、吹風機、冰箱、電視機、筆記本等家電，在電路中大多是并聯的。
一些用來裝飾三居室、烘托歡樂氣氛的小彩燈串并聯在一起。
想討論
如圖所示，
是玩具警車的簡化電路圖。
學習了串聯電路和并聯電路的知識后，你能看懂這張電路圖嗎？
請剖析：
1、什么是電機和燈泡串并聯？
2、開關1和開關2分別控制哪些家用電器？
《串并聯》基礎知識鞏固題
1、將電路元件從頭到尾一一擺放。 各種家用電器連接而成的電路稱為串聯電路。 在串聯電路中，可以控制所有的家用電器，位置的改變不影響其對家用電器的控制功能。
2、并聯是設備間的一種連接形式，其特點是同時連接兩個相同或不同型號的設備、設備等。 一般用來指代電子設備的連接形式混合電阻串聯和并聯的算法，即并聯電路。 在并聯電路中，開關可以控制所有的家用電器，而開關只能控制其所在路上的家用電器。
3、在組成串聯電路和并聯電路的實驗中，在連接電路之前，必須按原理進行電路的連接。 如因電路接錯造成實驗器材損壞，應在試驗結束后合上開關進行觀察。
4、電蚊拍具有驅蚊和照明功能。 有時蚊帳和照明燈一起工作，有時單獨工作，所以必須； ;臥室的抽油煙機配有燈和電機。 有時他們同時工作，有時他們單獨工作。 的
5、現在家家戶戶都有電冰箱。 打開冷柜門時，冷柜內的燈亮，關上冷柜門時，冷柜內的燈不亮，但壓縮機仍在正常工作。 冷柜內有一個控制燈的開關S，冷柜內的燈和壓縮機在電路中，開關S接燈和壓縮機。 （并聯或串聯）
6、英語聽力考試時，各考場的傳聲筒同時開屏，同時停止。 它們的連接方法是正確的，因為它們（可以或不能）獨立工作。
7、一個開關可以同時控制三個燈泡，那么這三個燈泡的接法是。
8.一個開關可以同時控制三個燈泡。 如果其中任何一盞燈被移除，另外兩盞燈可以繼續發光。 這三個燈泡的接法是開關在電路中的位置。
9、在連接串聯電路的過程中，下列要求中的一項，不是必須的。
A、按電路圖連接電路過程中，開關應斷開
B.每根電纜都應牢固連接
C、必須從電源負極開始依次接，最后接電源正極
D、連接完成后，對照電路圖仔細檢查電路，確認無誤后合上開關
10、試判斷小燈泡L1和L2的接法有以下幾種情況： (1)流過L1的電壓全部流過L2； (2)燈管L1移開后，燈管L1仍然發光； 控制L1、L2； (4)當開關S斷開時，燈L1點亮，燈L2不亮。
《串并聯》基礎知識鞏固題答案
1.串聯開關開關
2.首尾相連，末尾也相連支路大道
3、按一定順序畫電路圖，串聯斷線檢測正確
4.并行并行并行
5.并聯串并聯
6.平行能量
7.可以串聯也可以并聯
8.平行分支
9.C
10、可串聯也可并聯。
