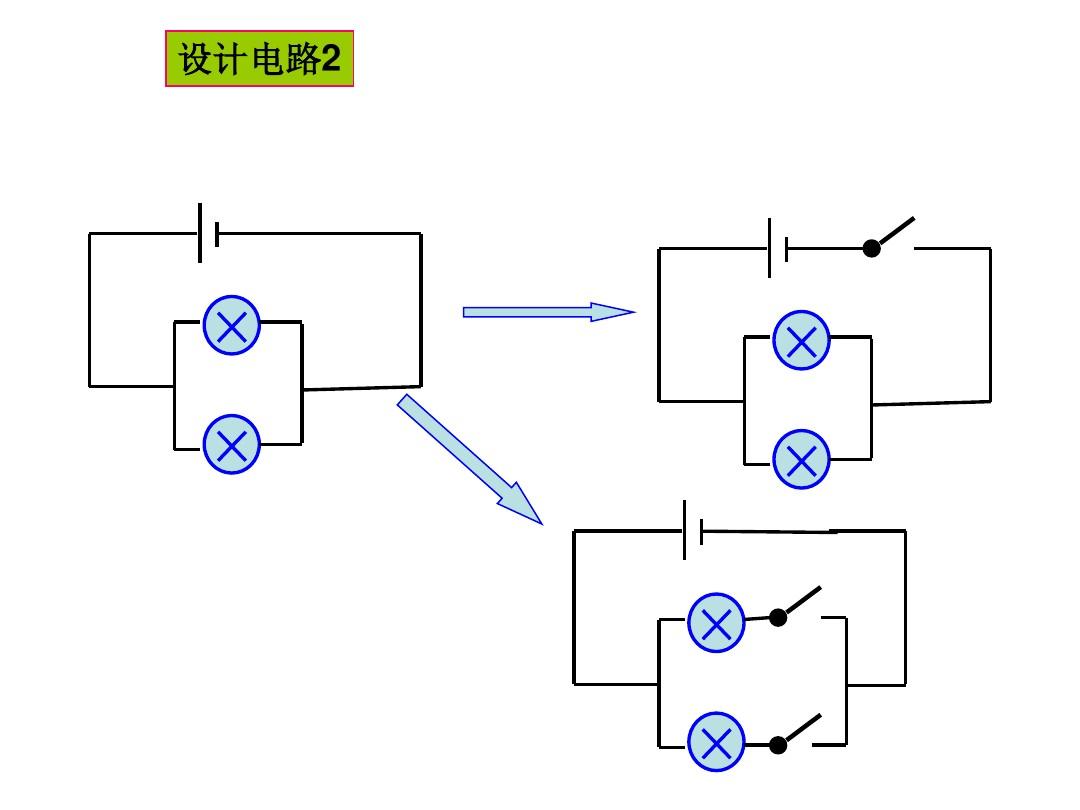

解決辦法：（1）根據電路圖可以看出，電源的兩極直接與電線相連，導致漏電連接串聯和并聯電路實驗，故兩個燈泡不發光； (2)小強拆掉多余的c線后，當開關S閉合時，小燈L_{1}和L_{2}都不亮，說明電路斷路； 當導線兩端接觸A、B點時，兩燈均滅，表明開關狀態良好； 當觸摸C、D兩點時，若兩燈均不亮，則說明燈泡L_{1}完好； 當接觸E點和F點時，只有燈L_{1}亮，這意味著燈L_{2}壞了，所以選擇B； (3)將兩燈并聯電路。 從電源負極開始，通過開關流入兩個燈泡，然后流回電源正極。 如圖所示：
。 (4) 根據圖2所示電路，僅閉合S_{1}，若能測量到L_{1}中的電壓I_{1}，則電壓表下方端子為正極端子，上方端子為正極端子。負極端子； 但當只閉合S_{2}來測量L_{2}中的電壓I_{2}時，電壓是從負端流出的連接串聯和并聯電路實驗，即電壓表的正負端是相反的，所以他們的方案不是可行的; 僅將電壓表從電路中去掉（其他連線不變），若L_{1}中的電壓I_{1}=0.5A，且L_{2}中的電壓I_{2}=1.5A，根據并聯電路法的電壓，則通過圖中M點的電壓I=I_{1}+I_{2}=0.5A+1.5A=2A。 因此，答案是：（1）短； (2)乙； (3)見上圖； （四）不可行的； 電壓表正負極接反； (1)電線連接電源兩極的電路稱為漏電； 漏電時，家用電器無法工作，電源會被燒毀； (2)串聯電路中，電壓只有一路； 并聯電路中，有兩個或兩個以上電壓（3）串聯電路中兩個燈泡都不亮，說明電路斷路，根據導線連接位置和斷路位置來確定斷路位置。燈泡的光； (4)連接電壓表時，注意觀察正極端子In、負極端子輸出的電壓。 本題考查連接電路的注意事項、故障分析、電路狀態的識別、電路的校正以及漏電的危害，并能正確區分串聯和并聯電路。
