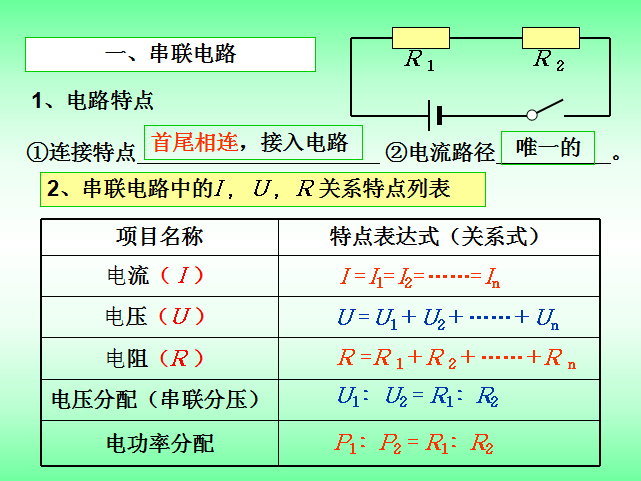

1.電阻串聯

一、電路特性

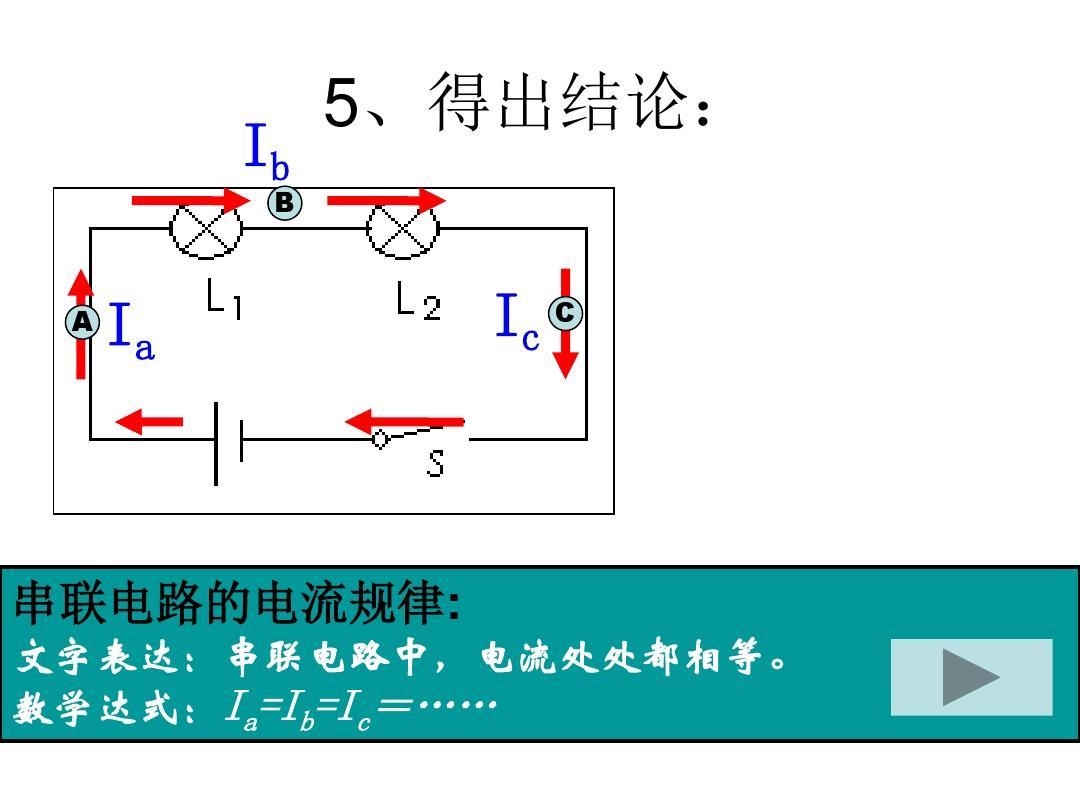

(1)內阻依次連接，流過相同的電壓(KCL)；

(2)總電流等于各串聯電阻值電流的代數和(KVL)。

2.等效內阻Req

根據歐姆定律

推論：串聯電路的總內阻等于其各個內阻之和。

3.串聯內阻的分壓()公式

電阻串聯并聯計算題_串聯和并聯電阻的差別_電阻的串聯與并聯

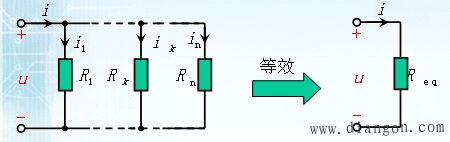

2、電阻的并聯

串聯和并聯電阻的差別_電阻的串聯與并聯_電阻串聯并聯計算題

一、電路特性

(1)每個內阻的兩端接在一起，兩端是相同的電流(KVL)；

串聯和并聯電阻的差別_電阻的串聯與并聯_電阻串聯并聯計算題

(2) 總電壓等于流過并聯內阻的電壓的代數和(KCL)。

2.等效內阻Req

現在

3.并聯內阻的shunt()公式

電阻的串聯與并聯_串聯和并聯電阻的差別_電阻串聯并聯計算題

4.權力關系

串聯和并聯電阻的差別_電阻串聯并聯計算題_電阻的串聯與并聯

展示

(1)內阻并聯時，各內阻消耗的功率與內阻的大小成正比；

(2)等效內阻消耗的功率等于各串聯內阻消耗功率之和。

3、電阻的串并聯（混接）

需要明確串聯和并聯的概念。

電阻串聯并聯計算題_串聯和并聯電阻的差別_電阻的串聯與并聯

從上面的例子，可以得到求解串并聯電路的通常步驟：

串聯和并聯電阻的差別_電阻的串聯與并聯_電阻串聯并聯計算題

(1)求等效內阻或等效電流； (2) 應用歐姆定律求總電流或總電壓；

(3)利用歐姆定律或分壓分流公式計算各內阻上的電壓和電流。

上面的關鍵是辨別各個內阻的串并聯關系！

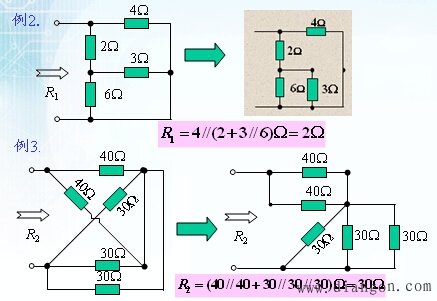

例 4。

串聯和并聯電阻的差別_電阻串聯并聯計算題_電阻的串聯與并聯

問：Rab，Rcd。

等效內阻是針對電路的某一兩端，否則無意義。

對于一個簡單的內阻電路串聯和并聯電阻的差別，可以通過串并聯關系來解決。喜歡：

電阻的串聯與并聯_串聯和并聯電阻的差別_電阻串聯并聯計算題

對于復雜的電路（如右圖）串聯和并聯電阻的差別，僅通過串并聯很難解決

可以用Y-△變換。

Y-△電阻等效變換

喜歡

電阻的串聯與并聯_電阻串聯并聯計算題_串聯和并聯電阻的差別

串聯和并聯電阻的差別_電阻串聯并聯計算題_電阻的串聯與并聯
