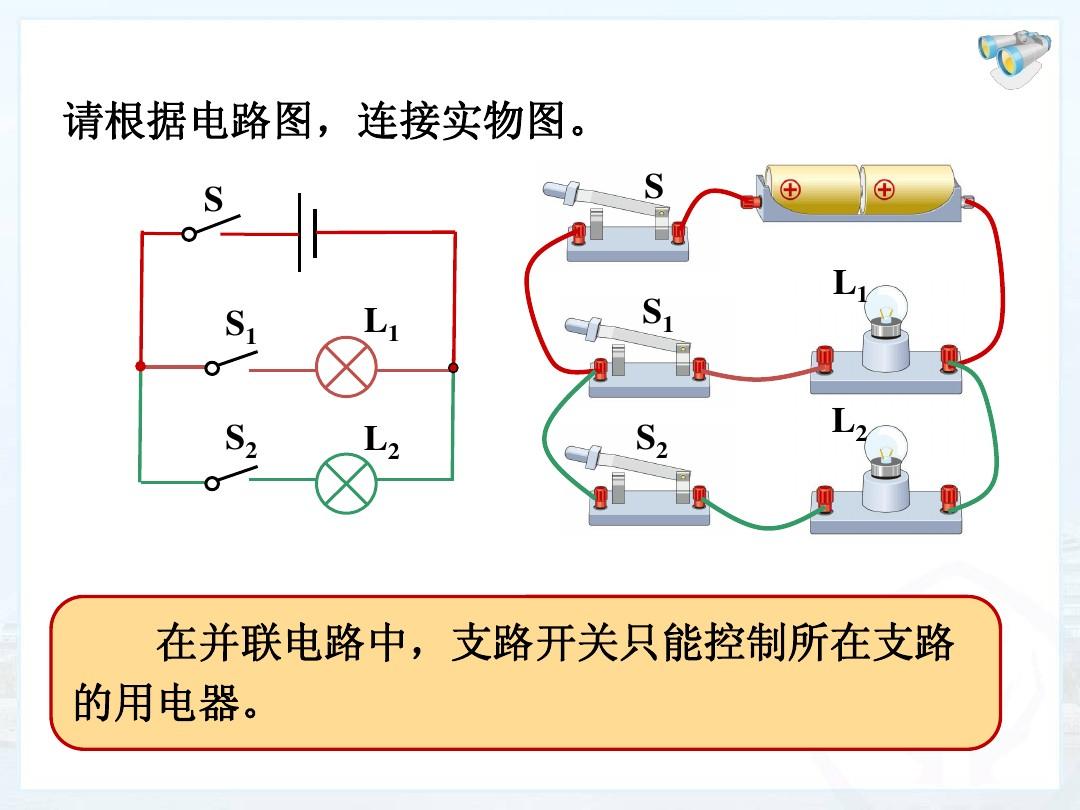

串聯電路和并聯電路連接實驗報告 中學班實驗日期 1.實驗名稱：串聯電路和并聯電路連接 2.實驗?zāi)康模?1.學習如何連接串聯電路和并聯電路。 2、通過實驗探索串聯、并聯電路的一般規律。 3、實驗設備：小燈泡2個（含燈管）開關3個干電池2根電線（若干）4、實驗電路（圖1）串聯電路（圖2）并聯電路L2發光條件填寫下表A； 然后撥動L1L2之間以及L2與正極之間的開關，觀察L1L2的發光情況串聯和并聯 電路，填入表A。 2、如圖2所示，按圖連接電路，檢查電路連通后正確時，閉合開關S、S1，將L2的發光量填入下表B中； 然后執行以下操作： 、S斷開、S1閉合； ，S、S1閉合，S斷開；Off；，S、S2閉合，S1斷開操作，同時觀察電路中L1L2的發光情況串聯和并聯 電路，填寫下表B。 6、現象記錄：串聯電路現象記錄開關位置負極與L1之間、正極與L2之間、L1L2之間、開關接通與斷開、SS、S2閉合、S1七。 實驗現象分析與推論：在串聯電路中，只有一條電壓通路，流過一臺家用電器的電壓也流過其他家用電器。 整個電路只需要一個開關來控制，開關所在位置對電路控制沒有影響。 在并聯電路中，有兩條或多條電壓路徑，支路開關控制整個電路，西開關只控制原路徑，每條路徑都可以獨立工作。
