一．畫圖題（共20小題）
1．如圖所示，A′B′是物體AB在平面鏡中所成的像，按照平面鏡成像的特性在圖中畫出平面鏡（保留畫圖痕跡）。
2．如圖所示，在某臥室的天花板上裝有平面鏡M，S為一燈泡，P為不透明的墻。請畫出燈泡發出的光經平面鏡反射后，才能點亮P墻兩側區域的光路圖。
3．如圖所示，在平淡的海邊上方有一盞路燈，潛水員在水下E處見到了路燈的像，圖中A、B兩點，其中一點是路燈的發光點，另一點是路燈的像點。請你區分發光點、像點，在圖中畫出水下E處的潛水員見到路燈的光路圖。
4．畫出圖中S發出的光線經平面鏡反射后過P點的光路。
5．如圖所示，S′為發光點S在平面鏡MN中所成的像，S發出的一條光線經平面鏡反射后經過P點，請?jiān)趫D中做出發光點S的位置，并做出經過P點的反射光線及相應的入射光線（保留畫圖痕跡）
6．請畫出圖中人眼通過平面鏡M看見茶幾下邊橡皮S的光路。
7．A、B為某一發光點S發出的光線經平面鏡MN反射后的兩條反射光線，如圖所示，試作出這兩條反射光線的入射光線，并確定發光點的位置。
8．如圖所示，護林員借助一塊平面鏡使此時的太陽光水平射向巖洞中P點，請你通過作圖標出平面鏡的位置，并標出反射角的度數。
9．潭清疑水淺，安全記心間，如圖，A是水池底某點，請大致做出光線AO的折射光線以及人從岸上見到A的像A′。
10．如圖所示，AB、CD是點光源S發出的光，經平面鏡MN反射后的兩條反射光線，請?jiān)趫D中做出點光源S．（保留畫圖痕跡）
11．如圖所示，一玻璃三棱鏡的橫截面為等邊直角三角形ABC．一束綠光平行于BC邊從S點射入三棱鏡，經AB面折射后，又在BC面發生反射，之后正好從P點折射后射出。請畫出這個傳播過程的光路圖。
12．“猴子撈月”的故事朋友們耳熟能詳，如圖所示，若猴子的耳朵用點A表示，空中的月亮用點B表示，請畫出猴子看到水底月亮的光路圖，并保留必要的畫圖痕跡。
13．如圖所示，入射光線與鏡面成30°，請根據要求作答：①畫反射光線；②標出反射角。
14．如圖所示，S'為發光點S在平面鏡MN中所成的像，請?jiān)趫D中畫出發光點S的位置，并畫出一條由S點發出，經平面鏡反射后通過P點的光線。
15．如圖所示，一束激光從空氣中射到半方形玻璃磚上（O為圓心），發生了反射和折射，請?jiān)趫D中畫出：①反射光線；②折射光線的大致方向。
16．如圖所示，S是一個發光點，S′是它在平面鏡中成的像，SA是S發出的一條光線，請?jiān)趫D中畫出平面鏡的位置和SA經平面鏡反射后的光線。
17．如圖所示，Sˊ為點光源S在平面鏡MN中的像，SA為光源S發出的一條光線，請?jiān)赟和Sˊ之間畫出平面鏡MN，并完成光線SA的光路。
18．如圖所示，AB、CD是平面鏡前一點光源S發出的光線經平面鏡M反射后的兩條反射光線，請?jiān)趫D中標出光源S和像點S′的位置，并完成光路圖。
19．單車車燈的反光原理如圖所示。請完成反射光路，并標出反射角度數。
20．如圖甲所示，漁船見到水底S′處有一條魚，為了叉到魚，她們不是對準圖乙中的S′，而是對準位置更深的S叉去。由于S才是魚真實的位置，S′處是魚的像的位置。請你在乙圖中做出一條由S發出，經過海面后射入人眼的光線。
參考答案
一．畫圖題（共20小題）
1．如圖所示，A′B′是物體AB在平面鏡中所成的像，按照平面鏡成像的特性在圖中畫出平面鏡（保留畫圖痕跡）。
【考點】平面鏡成像的相關畫圖．菁優網版權所有
【分析】根據平面鏡成像特性可知平面鏡所成的像和物體關于平面鏡對稱，可確定平面鏡的位置。
【解答】解：平面鏡所成的像和物體是以鏡面為對稱軸的軸對稱圖形，聯接AA′，BB′，作這兩條線段的垂直平分線MN，即平面鏡的位置。如圖所示：
【點評】平面鏡成像的實質也是光的反射，像物等距的規律可幫助我們找到鏡面的位置。
2．如圖所示，在某臥室的天花板上裝有平面鏡M，S為一燈泡，P為不透明的墻。請畫出燈泡發出的光經平面鏡反射后，才能點亮P墻兩側區域的光路圖。
【考點】作光的反射光路圖．菁優網版權所有
【分析】本題用到兩個知識點：一是反射光線反向延長通過發光點的像點，二是平面鏡成像的特征：像與物關于平面鏡對稱，要做出發光點S的像點。
【解答】解：先做出點光源S關于平面鏡的對稱點S′，聯接S′與擋光板的最上右邊沿，交平面鏡于點O，聯接SO做出入射光線，并畫出反射光線，陰影部份為發光點S發出的光線經平面鏡反射后照耀障礙物一側的范圍，如圖所示：
【點評】發光點發出的光線，反射光線若經過特定的點光的折射畫圖方法，做出發光點的像點，借助物理上的兩點確定一條直線迅速作出反射光線，再補出入射光線是最快最確切的方式。
3．如圖所示，在平淡的海邊上方有一盞路燈，潛水員在水下E處聽到了路燈的像，圖中A、B兩點，其中一點是路燈的發光點，另一點是路燈的像點。請你區分發光點、像點，在圖中畫出水下E處的潛水員見到路燈的光路圖。
【考點】作光的折射光路圖．菁優網版權所有
【分析】光從空氣中斜射入水底時，折射角大于入射角，潛水員在水下E處逆著光的傳播方向看見路燈的像會比路燈本身過高一點，所以B是路燈的實像點，A是路燈的發光點。
【解答】解：聯接EB，EB與界面的交點即為入射點O，OE就是折射光線，聯接AO，AO就是入射光線，即可完成水下E處的人聽到路燈A的光路圖；如圖所示：
【點評】作圖時注意入射光線和反射光線用虛線畫，反射光線的反向延長線用實線畫，另外光線箭頭很容易畫錯。
4．畫出圖中S發出的光線經平面鏡反射后過P點的光路。
【考點】平面鏡成像的相關畫圖．菁優網版權所有
【分析】根據平面鏡成像的特征知，反射光線似乎是由像點發出的，由物與像關于鏡面對稱，做出像點后，做出射線S′P，與鏡面的交點為入射點，再完成光路。
【解答】解：過鏡面做出點S的對稱點S′，即為點光源S在平面鏡中的像，聯接S′P與鏡面交于O點，即為入射點（反射點），聯接SO就得到入射光線，如右圖所示：
【點評】發光點發出的光線，反射光線若經過特定的點，做出發光點的像點，借助物理上的兩點確定一條直線迅速作出反射光線，再補出入射光線是最快最確切的技巧。
5．如圖所示，S′為發光點S在平面鏡MN中所成的像，S發出的一條光線經平面鏡反射后經過P點，請?jiān)趫D中做出發光點S的位置，并做出經過P點的反射光線及相應的入射光線（保留畫圖痕跡）
【考點】平面鏡成像的相關畫圖．菁優網版權所有
【分析】根據平面鏡成像的特性可知，物與像關于鏡面對稱，首先做出像點S′的物點S，聯接PS′，與鏡面的交點為入射點O，再畫出入射光線SO。
【解答】解：做出像點S′的對稱點，即為物點S，聯接PS′，與鏡面的交點為入射點O，再聯接SO、OP，畫上箭頭，SO為入射光線，OP為反射光線。如右圖所示：
【點評】注意平面鏡成像的基本特征是物像關于平面鏡的軸對稱；所有的反射光線的反向延長線都要過像點。
6．請畫出圖中人眼通過平面鏡M看見茶幾下邊橡皮S的光路。
【考點】平面鏡成像的相關畫圖．菁優網版權所有
【分析】利用平面鏡成像的特征：像與物關于平面鏡對稱，做出S的像點，按照反射光線反向延長通過像點，可以由像點和耳朵點確定反射光線所在的直線，進而畫出反射光線，并確定反射點，最后由發光點和反射點畫出入射光線，進而完成光路。
【解答】解：選做出S關于平面鏡的對稱點，即為像點S′，聯接S′與人眼的連線交平面鏡于點為入射點，進而畫出反射光線，聯接S和入射點連線畫出入射光線，如圖所示：
。
【點評】本題考查了平面鏡成像的特征：像與物大小相等，連線與鏡面垂直，到平面鏡的距離相等，左右相反，即像與物關于平面鏡對稱。須要注意的是，像坐落反射光線的反向延長線上。
7．A、B為某一發光點S發出的光線經平面鏡MN反射后的兩條反射光線，如圖所示，試作出這兩條反射光線的入射光線，并確定發光點的位置。
【考點】作光的反射光路圖．菁優網版權所有
【分析】本題有兩種作法：
第一種作法：依照反射光線反向延長過像點，做出發光點的像點S′，再依據平面鏡成像的特征：像與物關于平面鏡對稱做出發光點S的位置，補出入射光線。
第二種作法：按照光的反射定理：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線右側，反射角等于入射角，做出兩條反射光線的入射光線，交點即為發光點的位置。
【解答】解：第一種作法：先將兩條反射光線CA、DB反向延長交于一點S′，在通過平面鏡做出S′的對稱點S，即為發光點的位置，并聯接SC、SD畫出入射光線，如圖所示：
第二種作法：先過C點垂直鏡面做出法線，在法線左邊畫出入射光線，注意反射角要等于入射角，同理畫出反射光線DB的入射光線，兩條入射光線的交點S即為發光點S的位置，如圖所示：
【點評】本題用到了光的反射定理、反射光線反向延長過像點、像與物關于平面鏡對稱，提供了兩種解題思路：先將反射光線反向延長作像點后由平面鏡成像的對稱性作發光點或先按照光的反射做出發光點，再依照平面鏡成像的對稱性做出像點。
8．如圖所示，護林員借助一塊平面鏡使此時的太陽光水平射向巖洞中P點，請你通過作圖標出平面鏡的位置光的折射畫圖方法，并標出反射角的度數。
【考點】作光的反射光路圖．菁優網版權所有
【分析】知道了反射光線的位置，反射光線和入射光線傾角的角平分線就是法線的位置。按照?qǐng)D中標出的入射光線和水平面的傾角，易求出入射光線和反射光線的傾角；由光的反射定理知：入射角和反射角等大，由此求得反射角的度數。在標反射角的度數時要注意：反射角是反射光線和法線的傾角。
【解答】解：聯接PO，即為反射光線，依據光的反射定理，反射角等于入射角，作反射光線和入射光線傾角的角平分線就是法線的位置，之后垂直于法線做出平面鏡；
由圖知，反射光線和入射光線的傾角90°+30°＝120°，則反射角等于入射角等于60°；如圖所示：
【點評】知道反射定理的內容，會依照反射定理完成反射光路，會依照角之間的關系估算角的大小。
9．潭清疑水淺，安全記心間，如圖，A是水池底某點，請大致做出光線AO的折射光線以及人從岸上看見A的像A′。
【考點】作光的折射光路圖．菁優網版權所有
【分析】光由水斜射步入空氣時，折射光線遠離法線偏折，折射角小于入射角，先作法線，后做出入射光線。
【解答】解：先過折射點垂直界面做出法線，再在水底法線的另左側畫出折射光線，注意入射角大于折射角，將兩條折射光線反向延長，其交點即為人所見到的A點的像的位置A′，如圖所示：
【點評】在作光的折射光路圖時要注意：不管光從哪種介質斜射向哪種介質，在光疏質（密度比較小的物質）上面的角（入射角或折射角）較大；在光密質（密度比較大的物質）上面的角（入射角或折射角）較小，即“疏大密小”。角度越小，光線越緊靠法線。
10．如圖所示，AB、CD是點光源S發出的光，經平面鏡MN反射后的兩條反射光線，請?jiān)趫D中做出點光源S．（保留畫圖痕跡）
【考點】作光的反射光路圖．菁優網版權所有
【分析】（1）依據光的反射定理：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線一側，反射角等于入射角，做出兩條反射光線的入射光線，交點即為發光點的位置。
（2）按照反射光線反向延長過像點，做出反光點的像點S′，再依據平面鏡成像的特征：像與物關于平面鏡對稱做出發光點S的位置，補出入射光線。
【解答】解：
方式1：先過A點垂直鏡面做出法線，在法線左邊指向入射點畫出入射光線，注意反射角要等于入射角，同理畫出反射光線CD的入射光線，兩條入射光線的交點S即為發光點的位置，如圖所示：
方式2：先將兩條反射光線AB、CD反向延長交于一點S′，在通過平面鏡做出S′的對稱點S，即為發光點的位置，并聯接SA、SC畫出入射光線，如圖所示：
【點評】本題可依照光的反射定理也可依據平面鏡成像特性畫圖，借助平面鏡成像畫圖更便捷。
11．如圖所示，一玻璃三棱鏡的橫截面為等邊直角三角形ABC．一束綠光平行于BC邊從S點射入三棱鏡，經AB面折射后，又在BC面發生反射，之后正好從P點折射后射出。請畫出這個傳播過程的光路圖。
【考點】作光的折射光路圖．菁優網版權所有
【分析】當光從空氣斜射入玻璃時，入射光線和折射光線分居法線的一側，折射角大于入射角。當光從玻璃斜射入空氣時，入射光線和折射光線分居法線的一側，折射角小于入射角。
發生反射時，反射光線的反向延長線過像點。
【解答】解：
經S點折射的光線射到BC面上時發生反射，且反射光線剛好過P點，由于反射光線的延長線一定過像點，可以先作S點關于BC的對稱點S'，即S在BC中的像點，聯接S'與P的連線，與BC交于O點，OP即為反射到P的反射光線，聯接SO為經AB面的折射光線；
過P點作法線，依照光從玻璃斜射入空氣時，折射角小于入射角，在法線左邊的空氣中做出射出的折射光線，如圖，
圖中∠SOB＝∠BOS'＝∠POC，∠B＝∠C，所以∠BSO＝∠OPC，即光線SO與AB的傾角與OP與AC傾角相等，而開始的入射光線與BC平行，由光的可逆性可知最后經三棱鏡折射出的光線也與BC平行。
【點評】本題考查了平面鏡成像和光的折射的光路畫圖，明晰反射過P的光線反射延長應過S的像點是本題的關鍵，注意畫圖要規范。
12．“猴子撈月”的故事朋友們耳熟能詳，如圖所示，若猴子的耳朵用點A表示，空中的月亮用點B表示，請畫出猴子看到水底月亮的光路圖，并保留必要的畫圖痕跡。
【考點】作光的反射光路圖．菁優網版權所有
【分析】由于光在海面上發生鏡面反射，所以月亮和在水底產生的像關于海面軸對稱。先確定像的位置，聯接像與猴子的耳朵確定入射點，可得反射光線，進一步得出入射光線即可完成光路。
【解答】解：先作出B關于海面的對稱點B′，即像的位置，聯接像B′與小猴子的耳朵A與海面的交點為O，即為入射點，聯接BO為入射光線，再連接入射點O和點A，OA即為反射光線，如圖所示：
【點評】此題考查的是我們對生活中光的反射現象的應用，這是光現象中的重點，是高考時必考的一個知識點。
13．如圖所示，入射光線與鏡面成30°，請根據要求作答：①畫反射光線；②標出反射角。
【考點】作光的反射光路圖．菁優網版權所有
【分析】要解決此題，須要把握光的反射定理的內容：反射光線與入射光線、法線在同一平面上；反射光線和入射光線分居在法線的一側；反射角等于入射角。可歸納為：“三線共面，兩線分居，兩角相等”。
要把握入射角和反射角的概念：入射角是入射光線與法線的傾角；反射角是反射光線與法線的傾角。
【解答】解：過入射點O作出法線ON，已知入射光線與鏡面的傾角為30°，則入射角等于90°﹣30°＝60°，依照反射角等于入射角，在法線的一側即可作出反射光線OB．如右圖所示：
。
【點評】此題主要考查了光的反射定理的應用，首先要熟記光的反射定理的內容，并要注意入射角與反射角的概念。
14．如圖所示，S'為發光點S在平面鏡MN中所成的像，請?jiān)趫D中畫出發光點S的位置，并畫出一條由S點發出，經平面鏡反射后通過P點的光線。
【考點】作光的反射光路圖．菁優網版權所有
【分析】根據平面鏡成像的特性可知，物與像關于鏡面對稱，首先做出像點S′的發光點S，聯接PS′，與鏡面的交點為入射點O，再畫出入射光線SO。
【解答】解：做出像點S′的對稱點，即為發光點S，聯接S′P，與鏡面的交點為入射點O，再聯接SO，畫上箭頭，則SO為入射光線，OP為反射光線。如右圖所示：
【點評】注意平面鏡成像的基本特征是物像關于平面鏡的軸對稱；所有的反射光線的反向延長線都要過像點。
15．如圖所示，一束激光從空氣中射到半方形玻璃磚上（O為圓心），發生了反射和折射，請?jiān)趫D中畫出：①反射光線；②折射光線的大致方向。
【考點】作光的反射光路圖；作光的折射光路圖．菁優網版權所有
【分析】光的反射定理：反射光線、入射光線、法線在同一個平面內，反射光線與入射光線分居法線右側，反射角等于入射角；
折射定理：折射光線、入射光線、法線在同一個平面內，折射光線、入射光線分居法線右側，當光由空氣斜射步入玻璃中時，折射光線緊靠法線，折射角大于入射角。
【解答】解：圖中法線早已畫出，按照反射角等于入射角，在法線兩側的空氣中做出反射光線；當光由空氣斜射入玻璃中時，按照折射角大于入射角，在法線兩側的玻璃中做出折射光線，如右圖所示：
【點評】本題考查了光的反射定理和折射規律，是高考熱點之一，要求中學生除了要會依照反射定理和折射定理由入射光線畫反射光線和折射光線，但是要會依照反射或折射畫出入射光線。
16．如圖所示，S是一個發光點，S′是它在平面鏡中成的像，SA是S發出的一條光線，請?jiān)趫D中畫出平面鏡的位置和SA經平面鏡反射后的光線。
【考點】平面鏡成像的相關畫圖．菁優網版權所有
【分析】根據平面鏡成像的特征知，像與物關于鏡面對稱，則鏡面位置在SS′的中垂線上，做出鏡面后，再找到入射點O，聯接S′O并延長到B，則OB即為反射光線。
【解答】解：聯接SS′，作出SS′的中垂線，即為鏡面；延長SA交鏡面于點O，聯接OB就得到SA的反射光線，如右圖所示：
【點評】會依據平面鏡成像的特征找出平面鏡的位置，會依照反射定理確切找出反射光線。
17．如圖所示，Sˊ為點光源S在平面鏡MN中的像，SA為光源S發出的一條光線，請?jiān)赟和Sˊ之間畫出平面鏡MN，并完成光線SA的光路。
【考點】作光的反射光路圖；平面鏡成像的相關畫圖．菁優網版權所有
【分析】根據平面鏡成像的特征：像物關于平面鏡對稱，做出平面鏡的位置；再由光的反射定理或按照反射光線反向延長過像點做出入射光線SA的反射光線。
【解答】解：聯接SS′，做出SS′的垂直平分線即為平面鏡的位置，SA交平面鏡于點O，聯接S′O并延長，做出SA的反射光線即可，如圖：
【點評】本題主要考查了平面鏡的成像特性：像物連線與鏡面垂直、到平面鏡的距離相等、大小相等、左右相反，還考查了反射光線反向延長過像點。
18．如圖所示，AB、CD是平面鏡前一點光源S發出的光線經平面鏡M反射后的兩條反射光線，請?jiān)趫D中標出光源S和像點S′的位置，并完成光路圖。
【考點】作光的反射光路圖．菁優網版權所有
【分析】根據反射光線反向延長過像點，做出反光點的像點S′，再依據平面鏡成像的特征：像與物關于平面鏡對稱做出發光點S的位置，補出入射光線。
【解答】解：
先將兩條反射光線反向延長交于一點S′即為像的位置，再通過平面鏡做出S′的對稱點S，即為光源S的位置，并聯接S與兩個反射點畫出兩條入射光線，如圖所示：
【點評】本題考查了反射現象中的畫圖，用好反射光線反向延長過像點、像與物關于平面鏡對稱是關鍵。本題還可以依照光的反射定理先畫出兩反射光線的入射光線，其交點就是光源，再畫出像點。

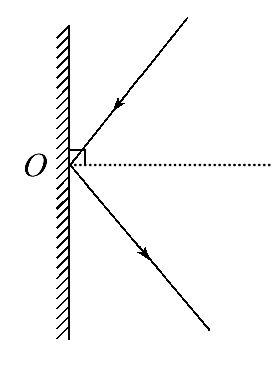

19．單車車燈的反光原理如圖所示。請完成反射光路，并標出反射角度數。
【考點】作光的反射光路圖．菁優網版權所有
【分析】根據光的反射定理：反射光線、入射光線和法線在同一平面內，反射光線、入射光線分居法線右側，反射角等于入射角做出兩次反射，完成光路圖。
【解答】解：過入射點垂直反射面做出法線，再依照反射角等于入射角做出反射光線，注意反射光線抵達下邊的反射面再度進行反射，但是最后的反射光線與原入射光線平行，故反射角為30°，注意法線要用實線，如圖：
【點評】由于最后的反射光線與原入射光線平行，所以交通工具的后車燈起到警示的作用。
20．如圖甲所示，漁船見到水底S′處有一條魚，為了叉到魚，她們不是對準圖乙中的S′，而是對準位置更深的S叉去。由于S才是魚真實的位置，S′處是魚的像的位置。請你在乙圖中做出一條由S發出，經過海面后射入人眼的光線。
【考點】作光的折射光路圖．菁優網版權所有
【分析】人看見的魚在水底，光是從水底折射入空氣中步入了船上的人的耳朵，當光從水、玻璃等透明介質斜射入空氣中時，折射角小于入射角，船上的人覺得光是沿直線傳播的，逆著光看去，似乎是從光的反向延長線的交點處來的，比實際位置偏低。
【解答】解：
人之所以能看見水底的魚，是由魚反射的光線經海面折射后步入人眼，因而光的傳播方向大致為S→A；魚的像是人眼逆著折射光線聽到的，所以直接聯接AS′，與海面的交點即為入射點；聯接S和入射點即為入射光線，如圖所示：
。
【點評】本題考查生活中的折射現象，要求中學生能學因而用，將化學知識應用于生活實踐，考查了理論聯系實際的能力。
考點卡片
1．作光的反射光路圖
【知識點的認識】根據光的反射規律作光路圖的方式是：
①由入射光線和反射面確定入射點，入射點通常用字母0表示．
②由入射點和反射面確定法線，法線用實線畫出．
③由入射光線和法線確定入射角，入射角通常用字母∠i、∠a或∠1表示．
④根據光的反射定理確定反射角，反射角通常用字母∠γ、∠β或∠2表示．
⑤由法線和反射角確定反射光線．光線用虛線畫出，注意入射光線和反射光線的箭頭方向．
【命題方向】
作光的反射光路圖是高考的熱點．比如畫出反射光線佃的入射光線AO，并標出入射角及其大小．
【解題方式點撥】
解決這類問題的關鍵是正確理解光的反射規律．光的反射規律可包括兩點：
（1）一是反射光線跟入射光線、法線在同一平面內；反射光線、入射光線分居在法線兩邊．可記作“三線共面，法（線）居中間”．
（2）二是反射角等于入射角．可見對于一條確定的入射光線、反射光線是惟一的．在學習光的反射定理時要明晰以下三點：
①反射角、入射角都是指各自的光線與法線的傾角．切不可把它們與鏡面的傾角，當作入射角和反射角．
②入射光線靠攏法線，入射角增大，依據光的反射定理知反射角也減少，反射光線也緊靠法線．當入射光線垂直射在平面鏡上，法線與入射光線重合，這時入射角為0°，反射光線沿原路返回．反射角也是0°，中學生易錯覺得是90°．
③在光的反射中，光路是可逆的．這就是說，若沿原先的反射光線的方向入射到鏡面上，反射光線將沿原先入射光線的方向射出．
2．平面鏡成像的相關畫圖
【知識點的認識】
畫圖的方式：（1）借助平面鏡成像的特性（2）借助高度反射（3）借助光路的可逆性
【命題方向】
光的反射、平面鏡成像的畫圖題，是高考的考查重點
【解題方式點撥】
（1）畫光線：借助反射規律，按照入射光線畫反射光線或按照反射光線確定入射光線是基礎性題目．
（2）作物體的像：按照平面鏡成像的規律
（3）確定反射面或平面鏡：借助光的反射規律和光線關系確定反射面，以及平面鏡成像的圖例中，確定平面鏡的位置．
（4）確定光源或物體位置：平面鏡成像的原理是光的反射，可以按照這個原理在平面鏡和反射光路中確定光源或物體的位置．
畫圖時要注意：a、發光點經平面鏡反射后的光線的反向延長線都經過實像點
b、發光點位置連線和像的位置連線垂直于鏡面
c、平面鏡旁邊的所有線都是用實線畫
d、法線用實線通常標垂直
e、光線別忘加箭頭．
3．作光的折射光路圖
【知識點的認識】
光的折射畫圖方式：（1）光的折射（2）光路可逆性
【命題方向】
光的折射畫圖是高考命題的主要知識點，（比如凸透鏡、凹透鏡光線畫圖）
【解題方式點撥】
（1）借助光的折射規律：
①光從空氣斜射入水底或其他介質中時，折射光線向法線偏折，入射角小于折射角；
②光從水或其他介質斜射入空氣中時，折射光線遠離法線偏折，折射角小于入射角；
③光垂直界面射入時，傳播方向不改變；此時入射角等于折射角等于0。
④光的折射現象事例：海市蜃樓、筷子向下扭斷了、池水變“淺”了、放大鏡、望遠鏡、顯微鏡、照相機、投影儀、近視墨鏡、老花鏡、斜插在水底的牙簽在水底部份看上去向下彎；看到落到地平線下的太陽；叉魚的時侯瞄準魚的下方。
（2）依照光路可逆的可逆性。
若光是由較密的介質射入較疏的介質時呢？畫出右圖
