1、物理凸透鏡成像原理及歸率目標認知：學習目標：1.理解凸透鏡的成像規律。2.能在探究活動中，初步獲得提出問題的能力。3.通過探究活動，體驗科學探究的全過程和技巧。4.學習從化學現象中歸納科學規律的技巧。學習重點：1、理解凸透鏡的成像規律；2、會應用凸透鏡的成像規律解決實際問題。學習難點：凸透鏡成像規律的探究和總結過程。知識要點梳理：探究凸透鏡成像規律：實驗：從左往右依次放置蠟燭、凸透鏡、光屏。1、調整它們的位置，使兩者在同仍然線（光具座不用）；2、調整它們，使?fàn)T焰的中心、凸透鏡的中心、光屏的中心在同一高度。凸透鏡成像規律：物距像的性質像距應用倒正實虛

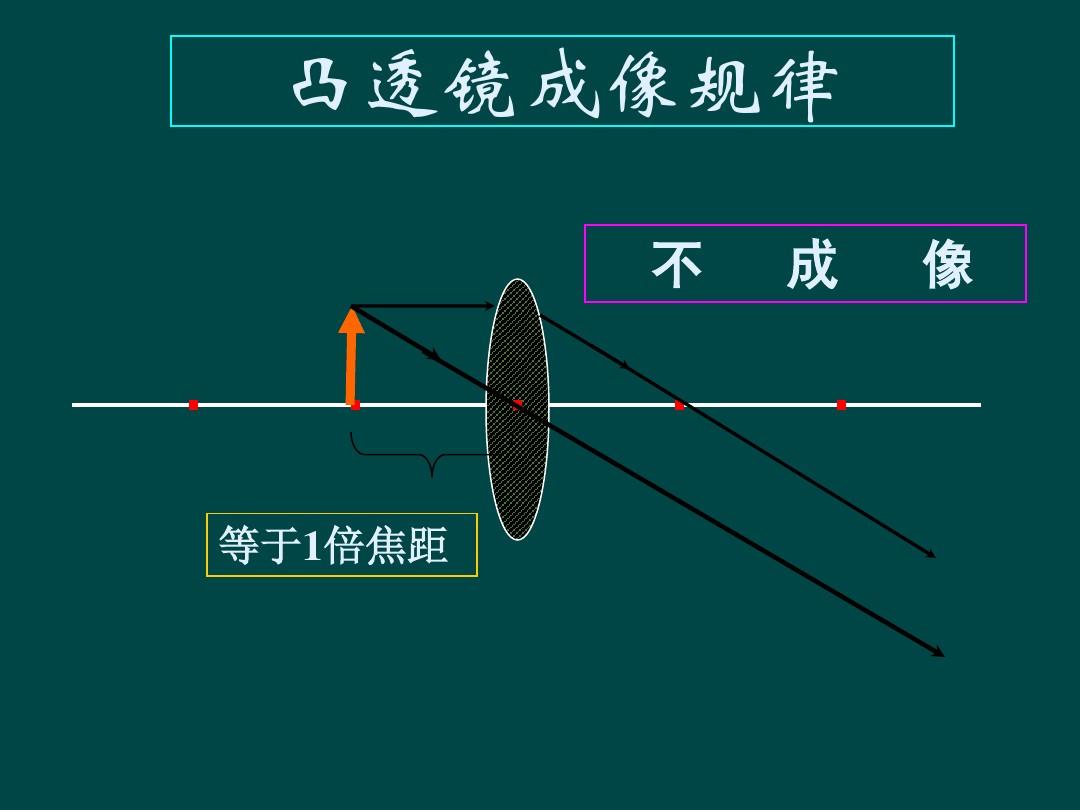

2、放大或縮小u2f倒立虛像縮小fv2f拍照機u=2f倒立虛像等大v=2f特征：虛像大小轉折點fu2f倒立虛像放大v2f幻燈機u=f不成像特性：像的虛實轉折點uf正立放大實像vu放大鏡規律方式指導:一、要解決凸透鏡成像問題，朋友們要弄清以下幾個問題：1.跟主光軸平行的光線，經過凸透鏡折射后通過焦點；2.通過焦點的光線，經凸透鏡折射后跟主光軸平行；3.通過光心的光線凸透鏡成像規律作圖主光軸，經過凸透鏡折射后方向不變。如今，我們借助這三條光線完成凸透鏡成像規律畫圖，作法：畫仍然線表示主光軸；把透鏡置于主光軸中央，從透鏡的位置開始在左右兩側的軸上用粉筆標出等于焦距和2倍焦

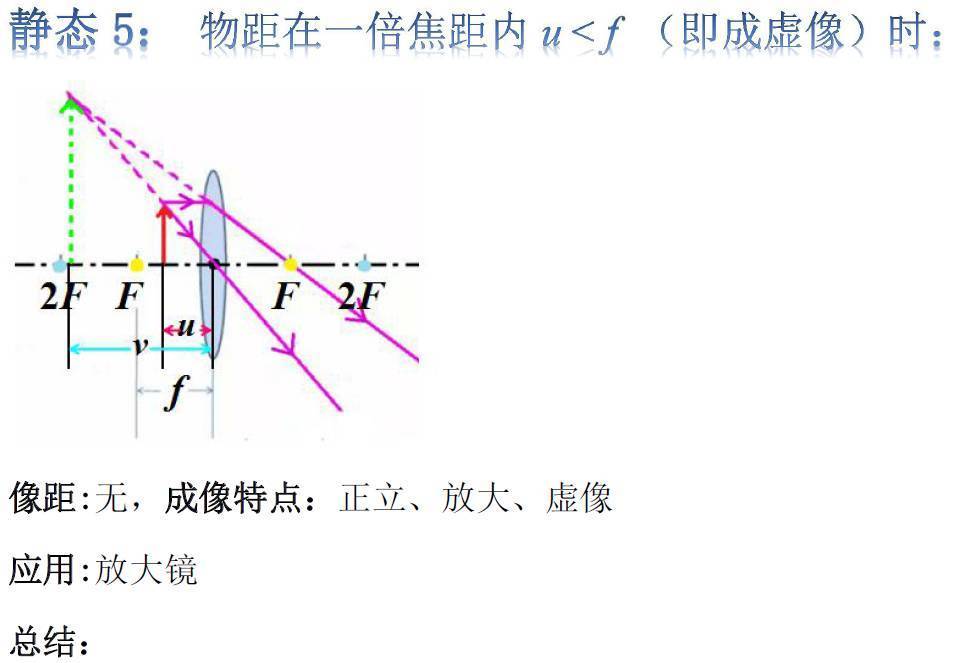

3、距的位置；物體分別放三個位置（uf、fu2f、u2f）；畫出平行于主光軸的光線被凸透鏡折射后經過焦點的光線.；通過焦點的光線被凸透鏡折射之后平行于主光軸射出；兩條折射光線在透鏡另左側相交于一點；過這一點作垂直主光軸的線，這就是物體的像；若兩條折射光線在透鏡另左側不相交，反向延長，交于物體與透鏡的同側；過這一點作垂直主光軸的線，用實線表示其成的像為實像，如圖所示:二、凸透鏡成像規律口決記憶法：口訣一：一焦（點）分虛實，二焦（距）分大小；成實像時：物近像近像變小；成虛像時：物近像遠像變大。口訣二：物遠虛像小而近，物近虛像大而遠凸透鏡成像規律作圖主光軸，假如物放焦點內，正立放大實像現；幻燈放像像好大，物處一焦二焦
4、間，單反縮你小不點，物處二倍焦距外。口訣三：凸透鏡，本領大，拍照、幻燈和放大；二倍散景倒實小，二倍焦內倒實大；若是物放焦點內，像物同側實像大；一條規律記在心，物近像遠像變大。注1：為了使幕上的像“正立”（朝上），幻kt板要倒著插。注2：拍照機的鏡頭相當于一個凸透鏡，黑箱中的膠卷相當于光屏，我們調節變焦環，并非調焦距，而是調鏡頭到膠卷的距離，物離鏡頭越遠，膠卷就應緊靠鏡頭。三、放大倍數：=中學階段毋須把握，但應曉得：、當時，成放大的像；、當物體坐落凸透鏡一倍焦距以內時，物體越緊靠焦點，所成的實像越大。精典例題透析:凸透鏡的應用1、在使用照像機時，下述做法中正確的是A.拍攝遠景
5、時，應該將鏡頭往前伸B.拍攝近景時，應該將鏡頭往前伸C.晴天拍攝景物時，應該把焦段的數值調小D.晴天拍攝景物時，應該縮小焦段解析：照像機的鏡頭為凸透鏡，膠卷相當于光屏，拍攝遠景物，指的是景物離鏡頭較遠，也就是物距較大.按照照像機的原理，像很小，像距很小，應該降低鏡頭與膠卷之間的距離，膠卷未能聯通.只能將鏡頭后移，反之，在拍攝近景時，應該加強膠卷與鏡頭的寬度，將鏡頭往前移，由此可判斷選項A不正確，選項B正確。焦段是鏡頭后面開口的障礙物，它的作用是只讓光從所開的口中通過，控制步入鏡頭的光量，在晴天，景物發出或反射的光線較弱，因而，晴天拍攝景物時應該加大進光量，而焦段的數值越小，進光量越大，因而得悉
6、，選項C正確。答案：BC總結與升華：1、使用照像機時，須要的像要清晰，爆光適度，采用調節焦段、距離、時間的方式滿足要求，通常情況下，物體固定不動，物距確定，依照具體情況改變像距使物體成清晰的像在膠卷上，應該說明，放大或縮小焦段，只能改變步入照像機光量的多少，不會影響像的完整性，決不會由于減少焦段使物體的像少了一部份。2、照相機鏡頭變臟，因物體附著鏡頭上，因而成的是實像，不會在膠卷上留下污點的像，只是步入照像機光量的降低，使相片變暗。舉一反三：照集體像時，發覺有人沒步入鏡頭，應先要調節照像機，A.減小物距，使照像機后移B.減少像距，可減短黑箱寬度C.減小進光量，開大焦段D.將快門數字調大解析：沒
7、有人步入鏡頭，說明要成的像太大，若要使全體人員步入鏡頭，則須要使成的像小些，按照成像規律，像要變大，像距也須變大，而物距必須變小，反之，像要變小，像距也須變小，而物距必須變大，這樣就需減小物距，使拍照機后移，或減少像距，可減短黑箱厚度，所以選項A、B正確；減小進光量、開大焦段，只是減小步入照像機的光量，將快門數字調大，爆光時間變化，不會影響像的完整性。答案：AB2、放投影片時，在屏幕上得到的是膠卷上圖象的A.正立放大的實像B.正立放大的虛像C.倒立放大的實像D.倒立放大的虛像解析：屏幕上的圖象比膠卷上的圖象大，是一放大的像，解決本題的關鍵是正確理解正立的像還是倒立的像？是虛像還是實像？正立、倒
8、立指的是物像關系，在屏幕上的景物確定是正立的，但這只是屏幕呈現的情況，而不是物像關系，在放投影片時，必須倒置，由于膠卷上的圖象與屏幕上的像是倒立關系，屏幕上呈現的是膠卷上圖象的倒立像。“實像”由實際光線的交點組成，還能用屏幕顯示，“虛像”處沒有實際光線通過，它由經過透鏡或經平面鏡反射的反向延長線交點組成，未能在屏幕上顯示，只能用鼻子或儀器觀察，屏幕能得到膠卷上的圖象是虛像，選D。答案：D總結與升華：為了使幕上的像“正立”（朝上），幻kt板要倒著插。舉一反三：投影儀是按照凸透鏡能成_像的光學原理制成的，在投影時因?yàn)槠聊簧系漠嬅嫣。笥褌兛床磺宄枳尞嬅嬖俅笮{(diào)節的方式是，向_調鏡頭（填“上”
9、或“下”），同時投影儀與屏幕的距離要_。解析：按照凸透鏡成像特性：“物近像遠像變大”可知：要想讓像大一些，則物距應變小，像距變大；膠卷不動，因而鏡頭上調，同時減小像距，即投影儀與屏幕的距離要減小。答案：放大，下，減小凸透鏡的成像規律3、小王在看地圖時，有一個細小地方總是看不清楚，他想放大了再看，于是將地圖置于玻璃板下，在玻璃板上滴一滴水，于是認清楚了，請你幫他剖析，這是為何？答案：水滴中間厚，是一個凸透鏡，地圖與水滴間的距離較小，可以看成是物距大于一倍焦距，因而通過水滴聽到的是地圖放大的像。總結與升華：當物距大于一倍焦距時，凸透鏡成正立放大的實像，人們按照這一原理弄成放大鏡，但它仍是凸透鏡
10、，要想當放大鏡使用，必須控制物距大于一倍焦距，在這個范圍內，物體越緊靠焦點，所成的實像越大。舉一反三：小紅是位集郵愛好者，在她使用放大鏡光看郵品時，認為郵品上的字太小，她應當如何做？解析：在使用放大鏡時必須控制物距大于一倍焦距，在這個范圍內，物體越緊靠焦點，所成的實像越大，因而，她應當讓郵品離凸透鏡稍遠些，但不能超出一倍焦距。4、吳越同事在研究凸透鏡成像規律時，他把蠟燭置于透鏡前25cm時，在前面聯通光屏，當光屏距透鏡14cm時呈現了一個縮小的像，請你剖析，當他把蠟燭置于透鏡前6cm時，物體能不能在光屏上成現一個清晰的像？解析：像成在光屏上，應為虛像，此時時，成縮小的像。此時u2f、fv2f
11、；即：；；解這兩個不方程可知：.5cm；當我們把蠟燭置于透鏡前6cm時，物距大于一倍焦距，因而在光屏上不能成像。總結與升華：在解決這類問題時，朋友們應熟記透鏡成像的規律，結合物理知識，首先判定出焦距的范圍，再依照這個范圍做出進一步的判別。答案：不能舉一反三：在上題中，假如吳越朋友把蠟燭置于透鏡前15cm時，在光屏上能不能成現一個清晰的像？若能成，像是放大的還是縮小的？解析：把蠟燭置于透鏡前15cm時，物距小于一倍焦距，因而能在光屏上成像。又由于.5cm，所以為此，15cm可能小于二倍焦距也可能大于二倍焦距，因而所成的像有可能是放大的虛像也有可能成縮小的虛像。凸透鏡的成像畫圖5、如圖所示，有物體AB和它所成的像，請你找到透鏡的位置和焦點的位置。解析：首先觀察物與像的特性，可以看出，該透鏡為凸透鏡，首先聯接和主光軸相交于O點即光心，過光心O做透鏡的垂線即得凸透鏡，過點B作主光軸的平行線折射后與相連，得到焦點F。過作主光軸的平行線，聯接B可得另一焦點F。
