凸透鏡，凹透鏡的光路圖如何畫
一、作圖方式：就是借助三條特殊光線當中的兩條畫交點。特殊光線如下：
（一）凸透鏡：
1、第一條光線，平行主軸的光線，經過透鏡后一定通過焦點。
2、第二條光線，通過光心的光線，經過透鏡后方向不變化。
3、第三條光線，通過焦點的光線光的折射定律作圖，經過透鏡后一定平行主軸。
（二）凹透鏡：
1、第一條光線光的折射定律作圖，平行主軸的光線，經過透鏡后，折射光線的反向延長線經過右面焦點。
2、第二條光線，通過光心的光線，經過透鏡后方向不變。
3、第三條光線，延長線經過右面焦點的光線，經過透鏡后，平行主軸。
二、范例：
用透鏡成像的畫圖法，作出圖中發光點A的像A'．
過A點作平行于主光軸的光線，經凸透鏡折射后通過焦點；過A點作穿過光心的光線，其傳播方向不變．這兩條光線沒有交于一點，而其反向延長線會相交于一點A′，則A'即為發光點A的像，如下圖所示．
三、透鏡成像光路圖：
1、凸透鏡成像
2、凹透鏡成像
凸透鏡的光路圖如何畫

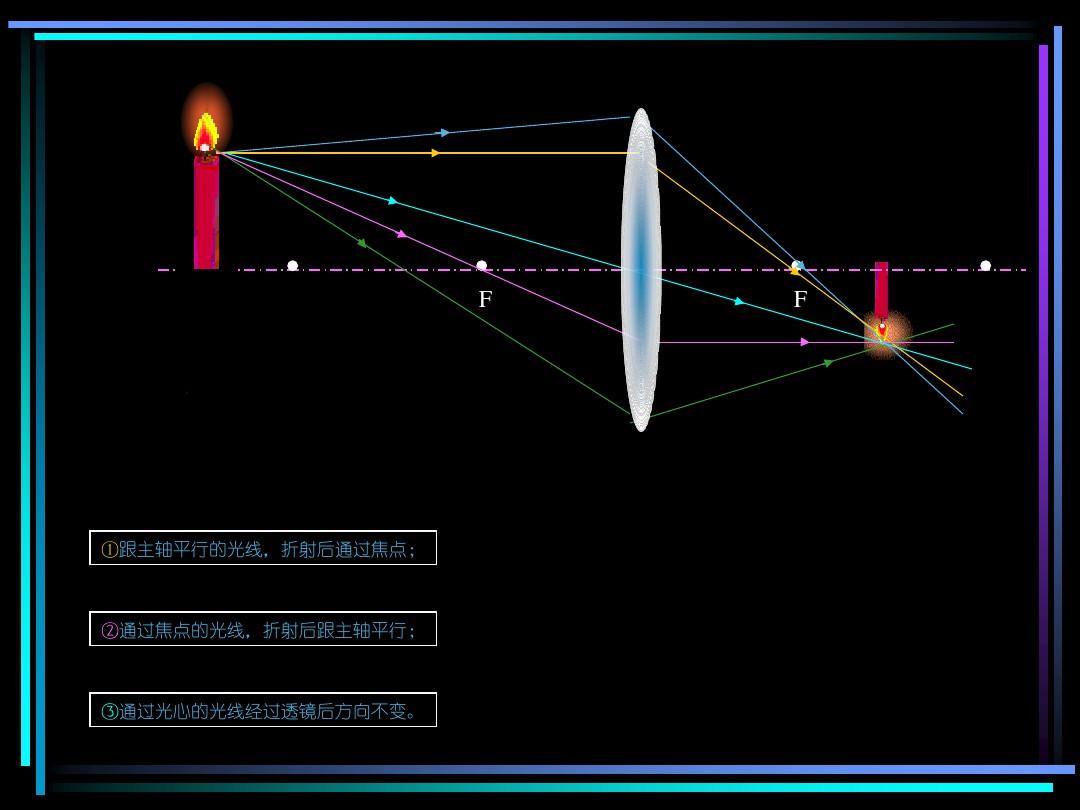

記住凸透鏡的三條特殊光線，就懂得畫凸透鏡的光路圖了。
1、通過凸透鏡光心的光線,方向不變.
2、與凸透鏡主光軸平行的光線,通過凸透鏡的焦點.
3、通過凸透鏡焦點的光線,將與凸透鏡主光軸平行射出
怎樣畫凸透鏡成像光路圖？具體，步驟
1. 畫凹透鏡、光心及主光軸（光心一定要在中間）
（主光軸是一段虛線 一個點這么不好畫 我就如此給你畫一下 一定要注意?。?span style="display:none">GFw物理好資源網(原物理ok網)
2. 畫焦點F （焦點到凹透鏡距離相等）
3. 畫平行于主光軸的入射光線（一定要帶剪頭，不要畫反方向）
4. 畫折射光線（一定要交到焦點F）
5. 同上
6. 還有一條通過光心的光線（光線通過光心，傳播方向不改變）
如何畫凹透鏡和凸透鏡的光路圖（要全部方式?。┰敿毜?span style="display:none">GFw物理好資源網(原物理ok網)
一、凸透鏡成像光路圖（五種情況）
二、凹透鏡成像光路圖（只有一種情況）
如何畫凸透鏡的光路圖
先要把握三條特殊光線的畫法：
通過光心的光線方向不變，
平行主軸的光線折射后經過焦點
通過焦點的光線折射后平行主軸
光的凹凸透鏡光路圖是如何畫的
如圖所示：
凸透鏡和凹透鏡的光路圖
光
⒈光的直線傳播：光在同一種均勻介質中是沿直線傳播的。小孔成像、影子、光斑是光的直線傳播現象。
光在真空中的速率最大為3×108米／秒＝3×105千米／秒
⒉光的反射定理:一面二側三等大?！救肷涔饩€和法線間的傾角是入射角。反射光線和法線間傾角是反射角。】
平面鏡成像特征：虛像，等大，等距離，與鏡面對稱。物體在水底倒影是實像屬光的反射現象。
⒊光的折射現象和規律： 看到水底牙簽、魚的實像是光的折射現象。
凸透鏡對光有會聚光線作用，凹透鏡對光有發散光線作用。 光的折射定理：一面二側三隨大四空大。

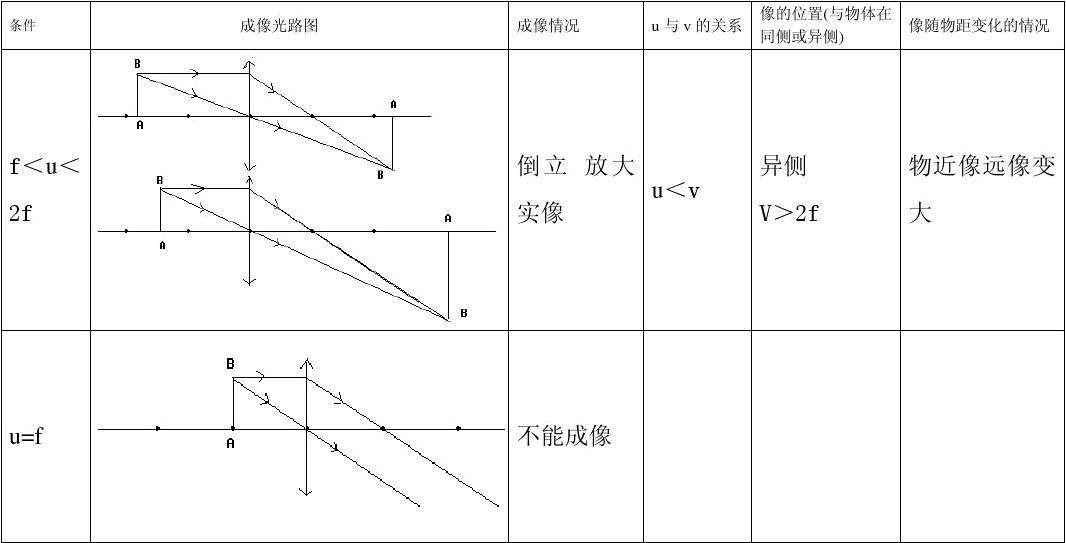

⒋凸透鏡成像規律：[U=f時不成像 U=2f時 V=2f成倒立等大的虛像]
物距u 像距v 像的性質 光路圖 應用
u>2f f
f 2f 倒放大實 幻燈機
⒌凸透鏡成像實驗：將蠟燭、凸透鏡、光屏依次置于光具座上，使燭焰中心、凸透鏡中心、光屏中心在同一個高度上。
平行光經過凹透鏡后被發散，而經過凸透鏡后凝聚于焦點，根據這個原理以及光的可逆性可以畫出兩種
兩種透鏡都有一個共同點：經過透鏡中心的光線，傳播方式不改變，這又可以畫一種。
這里畫不了圖，只能這么說了，不知道你能夠理解？
