【知識回顧】

在下期的學習中我們通過實驗和畫圖，學習了凸透鏡成虛像與虛象。

凸透鏡成虛像實驗

在光具座上聯通蠟燭到凸透鏡的距離，調節光屏就可以看見光屏上呈現倒立的、大小不同的虛像。

虛像光路圖

凸透鏡成實像實驗

成實像光路圖

實驗和畫圖表明：

凸透鏡既可以使物體成虛像也可以成實像。

【舉手提問】

從后面實驗看見，蠟燭漸漸緊靠凸透鏡，蠟燭的像由小變大，由虛像變實像，由倒立變正立.

這么，像的性質與物距有哪些樣的關系呢？

成像凸透鏡成像規律_成像規律凸透鏡表格_凸透鏡成像原理光路圖

【新課學習】

學習進度較快的朋友早已去實驗室用光具座探究了“凸透鏡成像規律”；預習的朋友認真預習課本實驗內容；有條件的朋友可按課本的實驗要求做一做。

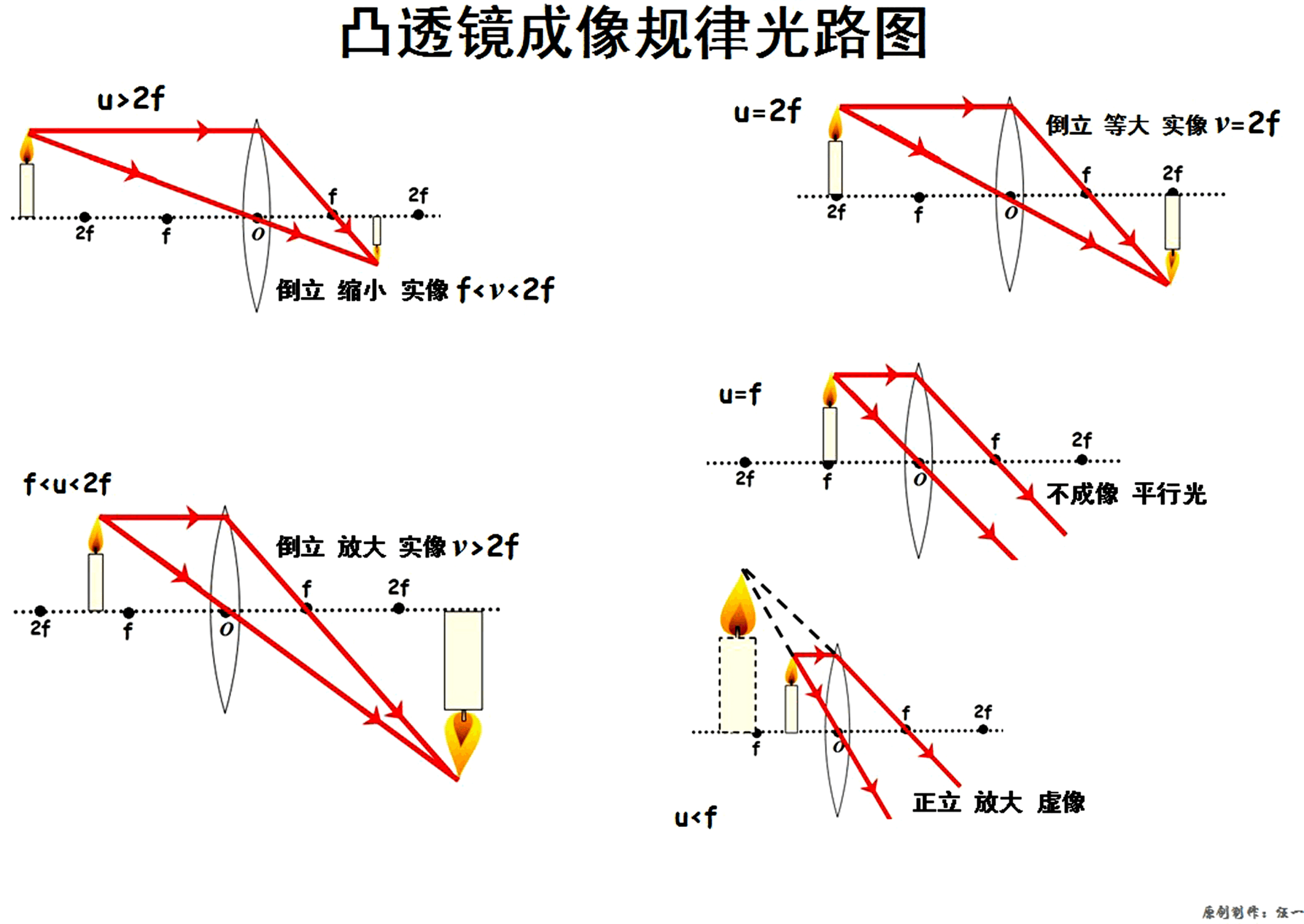

因為凸透鏡成像規律較為復雜不容易記住，我們可以結合用畫圖的方式，隨手在練習本上做一做凸透鏡成像原理光路圖，即可找到規律，也可易于記憶。

視頻一：凸透鏡成像規律畫圖

（選擇音量橫屏看）

視頻反?。?span style="display:none">XRc物理好資源網(原物理ok網)

1.在凸透鏡成像規律畫圖時，先要明晰焦距f、二倍焦距2f、物距u和像距v.

2.選定三條特殊光線的任意兩條，作出代表物體成像的像點，聯接主軸與像點即為物體的像。

【同步訓練一】

根據視頻中的畫圖方式，試著做一做底下凸透鏡成像光路圖并填空.

1.物距等于焦距時.

2.物距大于焦距時，成像性質為。

答案及成像規律在下面的視頻中找哦！

視頻二：凸透鏡成像規律畫圖

成像凸透鏡成像規律_成像規律凸透鏡表格_凸透鏡成像原理光路圖

（選擇音量橫屏看）

視頻反?。?span style="display:none">XRc物理好資源網(原物理ok網)

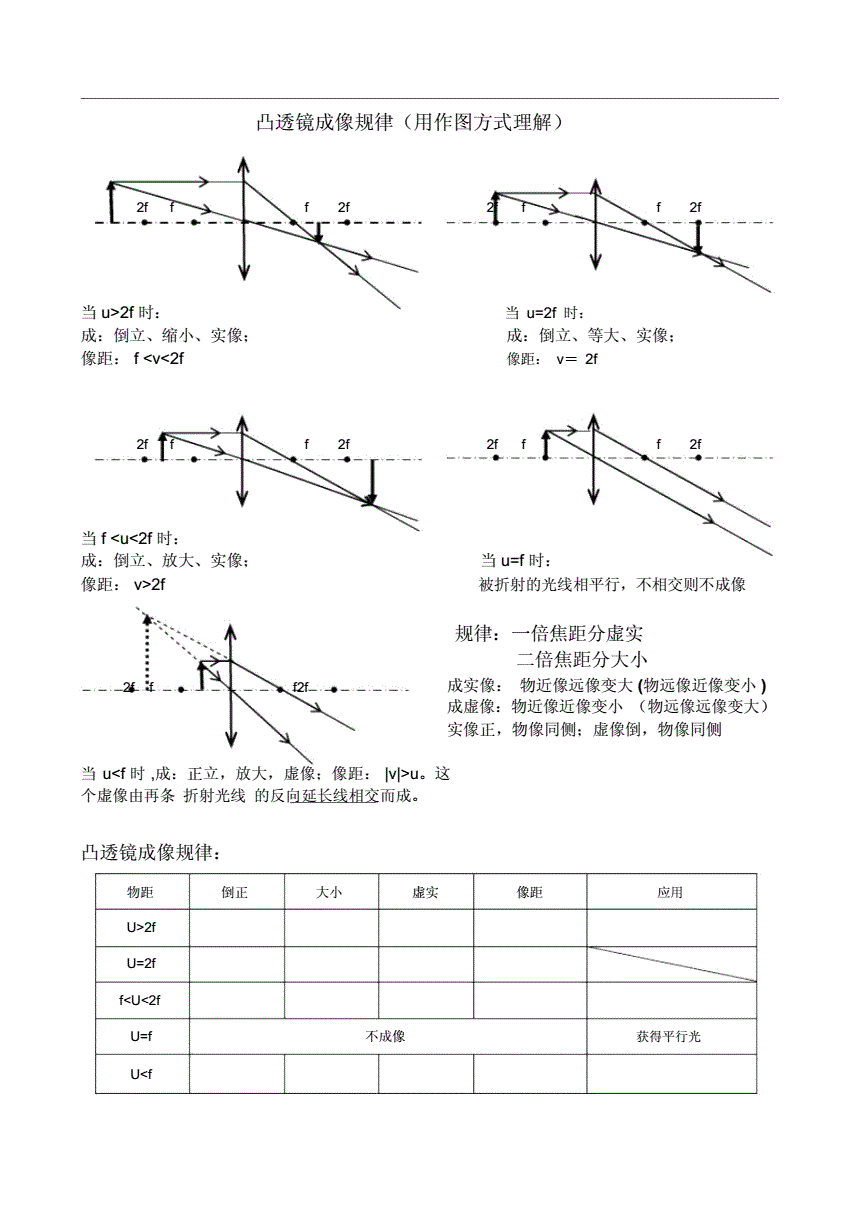

1.實驗和畫圖所得到的“凸透鏡成像規律”相同，記錄實驗結果如下表

2.請記住凸透鏡成像規律口訣：

一倍焦距分虛實，二倍焦距分大??；

物近像遠像變大凸透鏡成像原理光路圖，物遠像近像變小。

【同步訓練二】

（2018成都5題）

如圖所示，倘若在坐落凸透鏡左側的光屏上（圖中光屏未畫出）得到一個燭焰清晰放大的像，這么燃起的蠟燭坐落圖中的（）

A.a點B.b點C.c點D.d點

2.（2018成都29題）

某同事在“探究凸透鏡成像規律”的實驗中，勾畫了如圖所示的圖象（ν表示像到凸透鏡的距離，u表示物體到凸透鏡的距離）用該凸透鏡作為放大鏡使用時，被觀察的物體到透鏡的距離在m以內；

把物體從距凸透鏡5cm處移到距凸透鏡20cm處的過程中，像的大小將（選填“變大”“變小”“先變小再變大”“先變大再變小”）

參考答案：

（1）C（2）0.05變小
