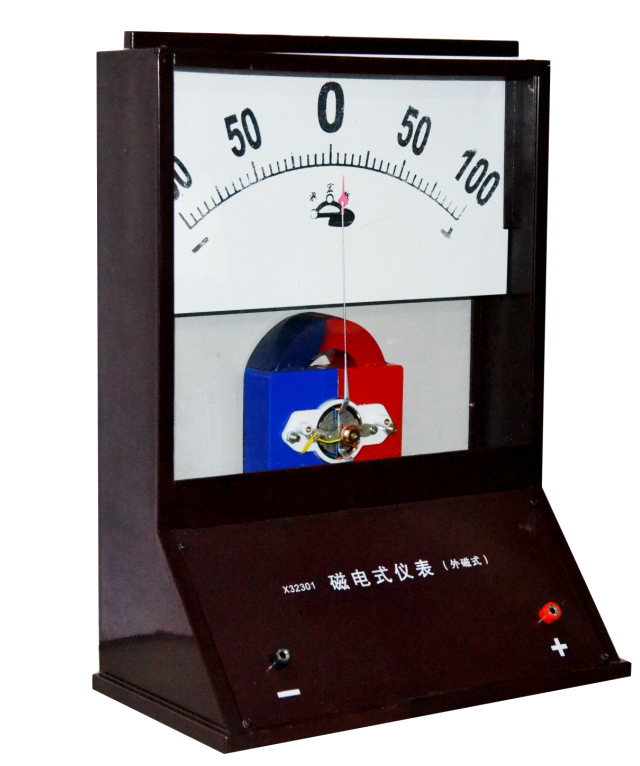

磁電儀表在工業中應用廣泛,其維護原理和方法與水溫儀表、壓力儀表、智能儀表(ZrO2-II氧化鋯氧分析儀)、液位計類似。 下面我給大家介紹一下磁電儀的特點:
(1) 僅適用于 DC。 由于*磁鐵形成的磁場不能改變其方向,只有直流電壓才能使可動部分形成穩定的偏轉。 如果磁電表通入交流電,形成的轉動慣量也是交變的,可動部分由于慣性來不及翻轉,又得再折回。 結果,指針只能在零附近擺動。 不會有偏轉。 可見磁電儀反映的是通過它的平均電壓。
(2)靈敏度高。 由于*磁鐵產生的均勻磁場可以非常強,流經隔膜的小電壓就會形成足夠大的轉動慣量。 由S1=BNS/D可知,磁感應硬度B的值越大,檢測機構的靈敏度S1必須越高。 在指示儀表中可以達到1UA/格以上,在帶線結構、燈光指示的振鏡中可以達到10-10A/格,甚至更高。
(3)準確度高。 由于磁電表的磁鐵具有較強的磁場,但工作氣隙較小,氣隙中的磁感應硬度比較高,在較小的電壓下即可形成較大的扭矩,因此可以減弱磁電表的磁力。由于摩擦而產生摩擦。 、溫度和外部磁場,增強儀器的精度。 因此,磁電儀表的精度可以達到0.1-0.05級,這是溫度儀表(雙金屬溫度計)無法達到的精度級別。
(4)儀表本身功耗低。 由于磁電儀器的磁場很強,膜片可以通過很小的電壓形成很大的扭矩,因此儀器本身消耗的功率很低,連接到電路時對被檢測的影響是小的。
(5)具有良好的尺度特性。 由于電磁儀器檢測機構指針的偏轉角度與被測電壓的大小成反比,因此磁電儀器具有刻度均勻、讀數準確、偏差調整方便等優點。 當使用偏置膜片結構時磁力矩,也可以獲得非常長的線性刻度。
(6)減振能力強。 利用振膜內部金屬框架中的渦流磁力矩,可以獲得相當大的阻尼效果。 振動阻尼也適用于壓力變送器。
(7)過載能力小。 由于被測電壓通過游絲輸出和輸入,而膜片的導線很細,因此在過載時容易造成游絲彈性疲勞,并因過熱而損壞線圈。
磁電儀器的檢測機構應用廣泛,在鉗工儀器中占有非常重要的地位。
