明天來看一道檢測小燈泡電功率的實驗題，這個實驗和大部份的熱學實驗題一樣，用的是伏安法，因而電路圖和大部份熱學實驗題一樣都是基本一樣的。具體題目如下：
小明設計甲圖電路“測量小燈泡的電功率”，所用小燈泡標有“2.5V”字樣。
（1）根據甲電路圖聯接乙實物圖。
（2）閉合開關前，要把滑動變阻器的滑片移到（選填“A”或“B”）端。
（3）某次實驗時兩水表的示數如圖丙所示，則小燈泡此時的功率為W；要想測出小燈泡的額定電功率，接出來的操作是：。
剖析一下：

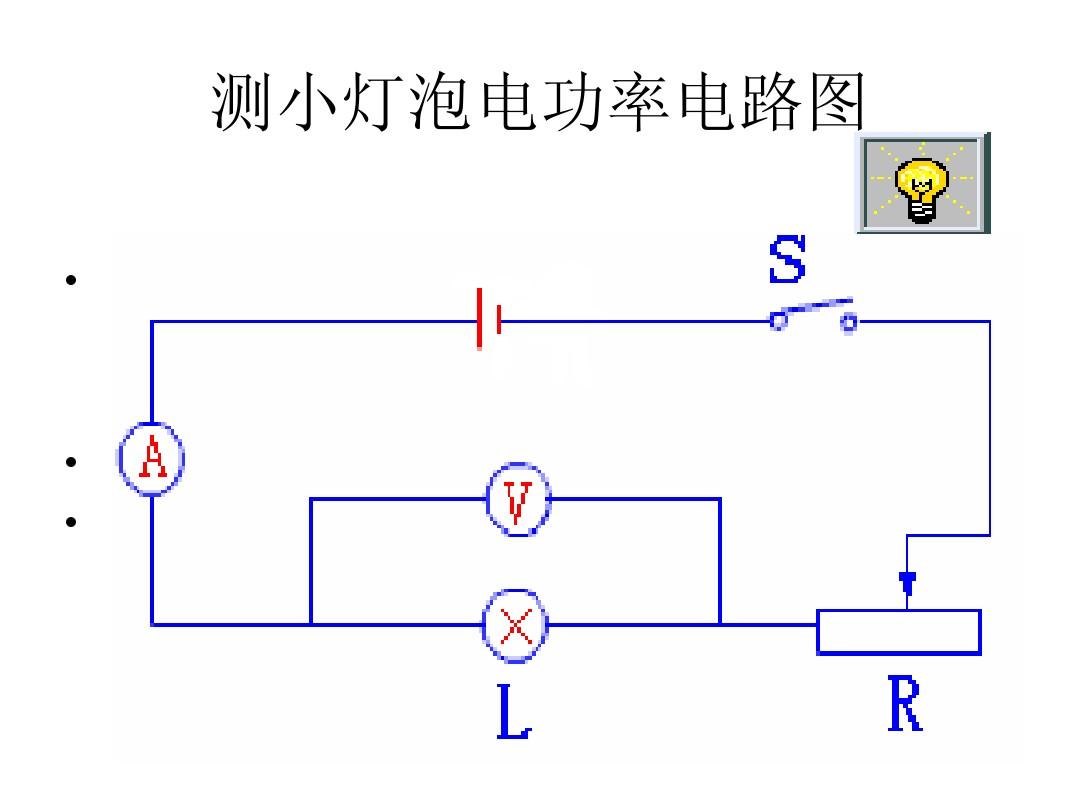

（1）由伏安法的電路圖可知，燈泡與變阻器串聯，且滑片兩側的阻值絲接入電路，電流表測燈泡兩端的電流測量小燈泡的電功率電路圖，電壓表測電路中電流，依照圖丙確定兩個水表的阻值，據此根據電路圖聯接實物圖；
（2）為了保護電路，閉合開關前，要把滑動變阻器的滑片移到電阻最大處；
（3）依照圖丙兩表選用的阻值確定分度值讀數，按照P＝UI算出小燈泡此時的功率；
比較電流表的示數與燈泡的額定電流大小，按照串聯電路電流規律和分壓原理確定變阻器滑片聯通的方向。
解題過程：

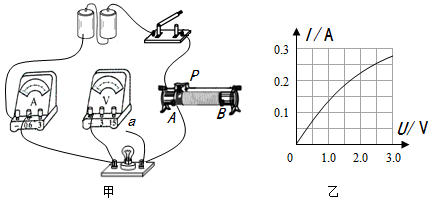

解：（1）由圖甲可知，燈泡與變阻器串聯，且變阻器選用右下接線柱串聯在電路中；電流表測燈泡兩端的電流，電壓表測電路中的電壓；由圖丙可知，兩水表均選用小阻值，則實物圖如右圖所示：
（2）為了保護電路，閉合開關前，要把滑動變阻器的滑片移到電阻最大處，即A端；
（3）由圖丙可知，電流表選用小阻值，分度值為0.1V，其示數為2V，電壓表選用小阻值，分度值為0.02A，其示數為0.34A，
則小燈泡此時的功率為：P＝UI＝2V×0.34A＝0.68W；
此時電流表的示數為2V測量小燈泡的電功率電路圖，大于燈泡的額定電流2.5V，要想測出小燈泡的額定電功率，應減小燈泡兩端的電流，按照串聯電路電流規律，應減少變阻器兩端的電流，按照串聯分壓的原理，應減少變阻器接入電路的電阻，故接出來的操作是：將滑動變阻器的滑片向B端聯通，直至電流表示數為2.5V為止。
故答案為：（1）看法答圖；（2）A；（3）0.68；將滑動變阻器的滑片向B端聯通，直至電流表示數為2.5V為止。
