白云區2006年初中畢業生綜合考試（上）
物理考試題目
本試卷分為第一部分（選擇題）和第二部分（非選擇題）兩部分，全卷共六道題，滿分100分，考試時間為80分鐘。
防范措施：
1、考生在作答題前，須用黑色鋼筆或簽字筆在答題紙的第一面和第三面分別填寫自己的考號、姓名；填寫考場號和座位號，然后用2B鉛筆將這兩個數字對應的數字涂黑。
2. 每道選擇題選好答案后，用2B鉛筆在答題紙上涂黑答案號，如需更改，用橡皮擦掉后再選其他答案，請勿將答案寫在試卷上。
3.非選擇題必須用黑色鋼筆或簽字筆作答，并將答案寫在答題紙上每道題指定區域的對應位置；如需更改，先將原答案劃掉再寫上新答案。更改后的答案不能超出指定區域；不允許用鉛筆、圓珠筆和修正液作答。不符合以上要求的答案將被視為無效。
4.考生須保持答題紙整潔，考試結束后將試卷與答題紙一并交回。
第一部分 選擇題（共36分）
一、選擇題（每題3分，共36分）
每題給出四個選項，只有一個正確，選對得3分，選錯或不選得0分。
1. 下列哪個是力的單位？
A. 千克 B. 牛頓 C. 帕斯卡 D. 焦耳
2. 從動靜相對論的角度看，“月穿白蓮云”的意思是
A. 以云層為參照，月亮在移動
B. 以月亮為參照，云在移動
C. 以地面為參考，云在移動
D. 以地面為參考，月球在移動。
3、一束光從空氣中斜入射到水中，在水面發生反射和折射，下列哪項光路圖是正確的？
4. 下列哪種物理狀態的變化需要釋放熱量？
A. 汽化 B. 升華 C. 凝固 D. 蒸發
5、下列電路圖中屬于并聯電路的是？
6.如圖3所示溫度高的物體內能一定大，一個人用定滑輪以恒定的速度拉起一個重物，人所受的拉力為F。下列哪一對力是相互平衡的？
A.定滑輪上的重力和繩索b對定滑輪的向上的力
B. 繩索a對重物向上的力和重物對繩索a向下的力
C. 繩索a對重物向上的拉力和作用在重物上的重力
D. 繩索a上重物向下的力與繩索上人向下的力
7. 下列哪項關于超聲波的陳述是正確的？
A.超聲波的頻率很低 B.超聲波的傳播不需要介質
C. 人類的聽覺可以感知超聲波 D. 醫生利用超聲波振動來打碎人體內結石
8、將一個質量為4N的物體懸掛在彈簧測力計下方，再將物體浸入質量為6N的水中，彈簧測力計上的讀數為3N，物體所受的浮力為多少？
A.6NB.3NC.2ND.1N
9. 下列哪個例子中，通過熱傳遞改變了物體的內能？
A.鋸木時鋸片會發熱 B.汽油發動機的動力沖程
C.冬天用熱水袋取暖 D.用氣泵充氣時，氣瓶壁會發熱
10、如圖4所示，導體ab處在馬蹄形磁鐵的磁場中，下列哪種情況下電流表會發生偏轉？
A. 導體ab向左或向上移動
B. 導體ab向右或向下移動
C. 指揮員ab向左或向右移動
D.導體ab向下或向上移動
11. 有兩個額定功率相同的燈泡。當它們連接在電路中時
A. 兩個燈泡的實際功率必須相同
B.只有并聯時實際功率才相同
C.只有串聯時實際功率才相同
d.分別接在額定電壓電路上，實際功率相同。
12、如圖所示電路中，電源電壓不變，開關S1閉合，S2斷開，若電流表、電壓表的讀數增大，則下列操作肯定可行。
A、滑動變阻器的滑塊P不動網校頭條，開關S2閉合。
B、滑動變阻器的滑塊P不動，開關S1斷開
C.變阻器滑塊P向右移動
D.變阻器滑塊P向左移動
第二部分非多項選擇題（共64分）
防范措施：
答題紙上必須用黑色鋼筆或簽字筆直接書寫在每一道題目的答題紙上，在試卷上書寫的答案無效。
二、填空題（每題4分，共16分）
13、（1）寫出下列物理變化的名稱：廣州春季“南風歸來”時，地面潮濕，屬于現象范疇；北風吹了一夜后，地面變干，屬于現象范疇。
（2）水的質量為200g，當溫度上升50℃時，所吸收的熱量為（水的比熱容為4.2×103J/(kg?℃)）。
14、在探索“凸透鏡成像規律”的實驗中，所用凸透鏡的焦距為10cm。用尺子在水平桌面上畫一條直線，并標出刻度。將點燃的蠟燭、透鏡、光屏放在這條直線上，如圖6所示。
將蠟燭與鏡頭固定在圖6所示位置。左右移動光屏，在光屏上仍看不到蠟燭火焰圖像。原因可能是重新調整后，保持蠟燭與鏡頭在圖6原位置不變，移動光屏到適當位置，即可在光屏上得到蠟燭火焰（填“正立”或“倒立”）、（填“放大”或“縮小”）的實像。
為了使蠟燭火焰在光屏上形成的圖像更大，應該（填“增大”或“減小”）蠟燭到鏡頭的距離，然后再增大光屏到鏡頭的距離。
15、某人用動滑輪以恒定速度將重600N的重物提升2m，若忽略動滑輪的重量和摩擦力，則該人所受的拉力為，實際該人所受的拉力為375N，則有用功為，總功為，機械效率為。
16.根據右表數據，在選擇家用電路安裝的電線材料時，應使用銅線。這是因為銅線在電路中的電阻小，產生的熱量也小。如果要制作滑動變阻器，則應選擇電阻絲的材料。
三、繪畫題（每題3分，共9分）
17、將一個重300N的大木箱放置在水平地面上，如圖7所示，試驗力示意圖表示地面對其施加的支撐力F。
18.如圖8所示，一束光線從光點S發出，入射到平面鏡上的A點。試在圖中畫出入射光線的反射光線，并標出光點S在平面鏡上形成的虛像S′。若入射光線與平面鏡的夾角為30°，則反射角為。
19、圖9所示為一個通電但未繞線的螺線管，螺線管旁邊有一根小磁針，如圖所示，指向穩定，請畫出該螺線管的繞線方法。
四、計算題（第20題7分，第21題8分，共15分）
20. 有一個燈泡 L1，上面標有“6V 3W”。找出：
（1）燈泡L1正常點亮時，流過燈泡L1的電流是多少？燈絲的電阻是多少？
（2）若在9V電源的兩端串聯一個燈泡L1和另一個燈泡L2，為了使兩個燈泡都能正常點亮，則燈泡L2的額定電壓和額定功率分別是多少？
21、某型號轎車燃油箱容量為60升，使用的燃料為密度為0.71×103kg/m3的汽油。
（1）這輛汽車的油箱最多能裝多少公斤汽油？
（2）設汽車總質量為，四個車輪的輪胎對地面施加的壓強為2×105Pa，則汽車總重量是多少？汽車與地面的接觸面積總和是多少（g為10N/kg）？
（3）某汽車以20米/秒勻速行駛100公里，消耗燃油5千克，設汽油熱值為4.6×107焦耳/千克，該汽車發動機的輸出功率為12千瓦，則該發動機的有用功和熱效率分別為多少（保留兩位顯著數字）？
5. 論文（5分）
22、某電能表表面標有“/kW?h”是什么意思？小林在家觀察電能表時發現電能表上表盤的轉動突然加快，這對家里用電量的變化意味著什么？
六、實驗探究題（第23、24題6分，第25題7分，共計19分）

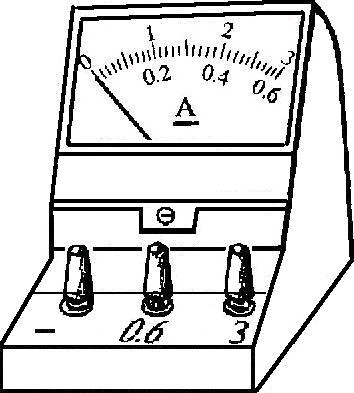

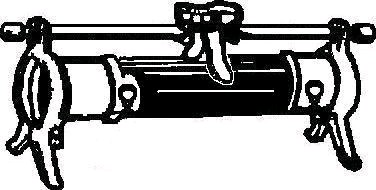

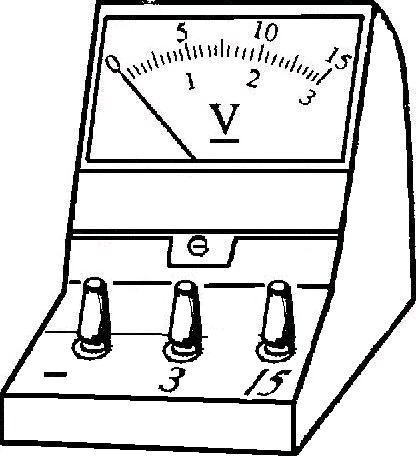

23、圖10為測量額定電壓為2.5V的小燈泡額定功率的實驗裝置（小燈泡額定功率不大于1.5W）。
（1）請使用筆線代替電線來完成電路連接。注意不要交叉電線。
（2）電路實際接通時，開關應處于導通狀態。

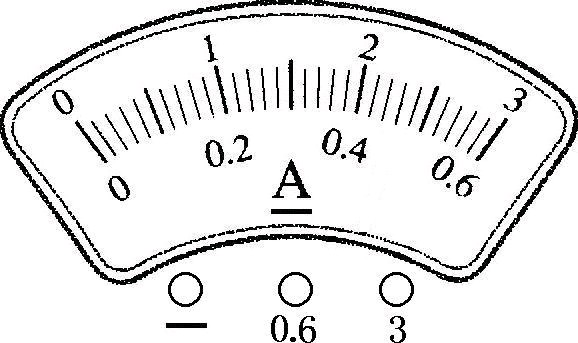

（3）閉合開關后，調節滑動變阻器，使電壓表顯示 ，此時電流表顯示如圖11所示，電流表顯示 ，小燈泡的額定功率為 。
24、（1）圖12中溫度計的測溫范圍為，讀數為。
（2）當學生使用溫度計測量熱水的溫度時，如圖13所示，指出其操作中的錯誤：
（3）某人在某地做實驗，探究水的沸騰現象。下表記錄了水加熱至沸騰時的溫度。從表中數據可以看出，水沸騰的特點是實驗中水的沸騰溫度低于100℃。因此，我們可以估算出實驗是在什么地方進行的。
25. 請利用所規定的設備設計兩個小實驗，所用設備包括圖14中的物品，并提供足夠的水。請記下實驗操作方法、實驗現象、實驗得出的結論或需要通過實驗驗證的結論（可以用圖畫和文字描述）。
實驗一：。
實驗2：。
2006年白云區初九物理綜合考試（一）參考答案及評分意見
1. 選擇題（每題3分，共36分）
問題編號
10
11
12
回答
二、填空題（每題4分，共16分）
13.（1）液化和蒸發（2）4.2×104J
14.蠟燭、鏡頭、光屏不在同一高度。
15. 300N 80%
16.小鎳鉻合金
三、繪畫題（每題3分，共9分）
17.18.反射角度為60°19.
四、（計算題20：7分，計算題21：8分，共15分）
20.
（1）
（2分鐘）
（2分鐘）
（2）因為串聯連接 U2 = U-U1 = 9V-6V = 3V （1 分）
I1=I2=0.5A（1 分）
（1 分）
21。
（1）
（2分鐘）
（2）
（1 分）
（1 分）
（3）
（1 分）
（1 分）
（1 分）
發動機效率
（1 分）
5. 論文（5分）
/kW?h 表示每消耗1kW?h的電量，表盤旋轉600次（3分）。電表表盤旋轉越快，表示家里消耗的總電量增加（2分）。
六、實驗探究題（第23、24題6分，第25題7分，共計19分）
23。
（1）圖片：2分
（2）斷開連接（1 分）
（3）2.5V（1點）0.48A（1點）1.2W（1點）
24。
（1）-20℃至50℃（2分鐘）
23℃ (1分鐘)
（2）溫度計的玻璃泡接觸容器壁（1分）
（3） 溫度保持不變 （1 分） 海拔較高的地方 （1 分）
25.（每答對一題得4分，其中實驗操作1或2分，現象1分溫度高的物體內能一定大，結論1分）
答案1：先在玻璃杯中倒入水，然后用厚紙蓋住玻璃杯口，用雙手將蓋有厚紙的玻璃杯倒置，杯口朝下，松開厚紙，厚紙不會掉落，說明有大氣壓的存在。
答案2：手握一張薄紙，沿著紙張上表面吹氣，紙張會向被吹氣的一側移動，也就是說氣流速度越快，壓力就越小。
答案3：將玻璃杯壓在水平放置的薄紙上，突然用力將薄紙水平拉出，玻璃杯基本靜止，說明玻璃杯有慣性。
答案4：手拿一杯水，能把水潑出來，這說明水有慣性。
