一、關于光的直線傳播畫圖
1、在一個枯黃的井底正中央趴著一只烏龜，做出它能看見的視野范圍
2、如圖所示，從室外的一盞電燈通過墻面的兩個小孔射下來，請你按照這兩條光線確定電燈的位置。
3、畫出物體AB經小孔在墻壁成的像
4、路燈下站著小明和小紅二人，請依照小明和小紅的影長，標出圖中路燈燈泡S的位置，要求畫出光路圖．
二、關于光的反射定理畫圖
1、畫出平面鏡：

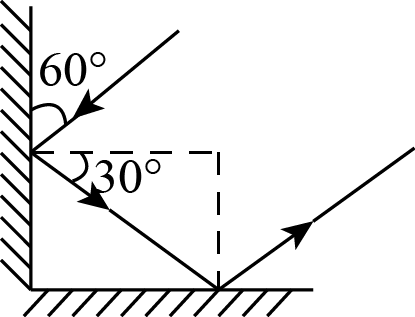

2、完成下述光路圖并標出反射角的度數
3、如圖所示，已知一束光的一條光線a的傳播光路，請依照光的反射定理做出另一條光線b的傳播光路，并在實線框內畫出相應的光學器件。
三、關于平面鏡成像特性畫圖

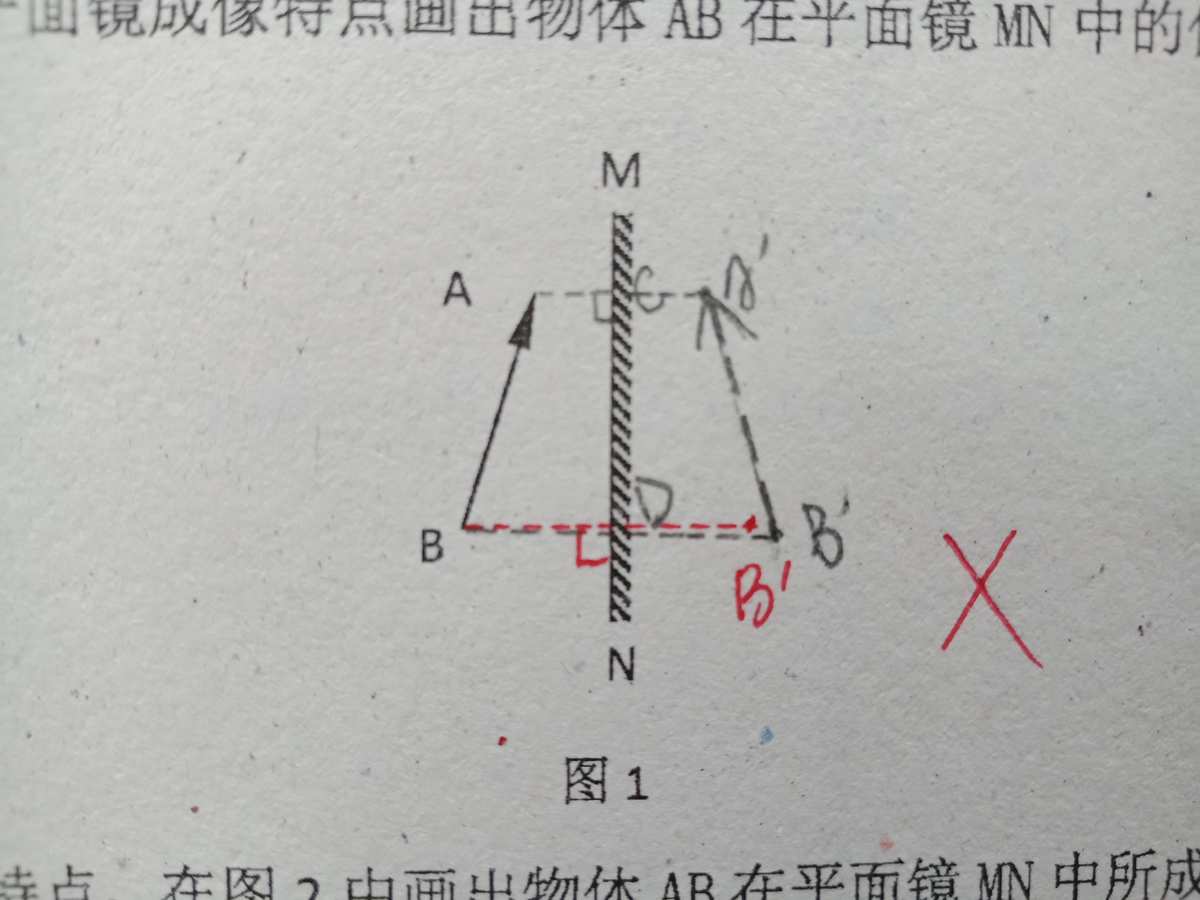

1、畫出物體在平面鏡中所成的像
四、關于平面鏡成像原理畫圖
1、畫出人看見物體在平面鏡中所成的像并完成光路圖
2、作出光源S的位置并完成光路圖
3、如圖所示，MN為一平面鏡平面鏡成像的特點作圖，P為一不透光的障礙物，人眼在S處，試用畫圖法畫出人通過平面鏡能看見袋子兩側多大范圍的地面。要求畫出所有必要光線的光路圖，并在直線CD上用AB線段標出范圍。
4、如上面中間的圖所示，S是一個發光點，S′是它在平面鏡中成的像，SA是S發出的一條光線，請在圖中畫出平面鏡的位置和SA經平面鏡反射后的光線。
5、如上面下圖所示，在平面鏡前有A、B兩光點，人站在鏡哪些位置觀察A、B兩光點在鏡中的像正好重疊。用畫圖方式，求出人眼所在位置。
五、關于光的折射定理畫圖
1、在一個枯黃的井底正中央P點趴著一只烏龜，天降暴雨時井中全部灌滿水，用光路圖確定烏龜視野變化后的大致范圍。
2、如下邊下圖所示，一束光線照射到豎直放置的玻璃磚上，請畫出在玻璃左表面的反射光線和折射光線、法線。
3、在下邊圖中，OB是一束光線由空氣射到海面時的反射光線、標出入射角的度數，并畫出折射光線的大致方向
4、下面左圖中，OA'是光線AO的折射光線，請在圖中大致畫出入射光線BO的折射光線。
5、將一平面鏡斜置于裝有水的水槽中，有一束光線垂直射向海面，如前面下圖所示，請畫出這束光線在水底行進最后射出海面的光路圖。
6、如右圖所示，玻璃盆子頂部C點處有一塊小雪花石，人眼在A點見到雨花石在B點，要使從A掃射下來的一束極細的激光能照到缸底的雨花石上，請畫出光路圖。
7、小剛在海邊嬉戲，發覺水底有一條錦鯉在游動平面鏡成像的特點作圖，烏龜旁有一只蝴蝶在翩然蹁躚．請畫出小剛觀察到烏龜和蝴蝶的光路圖，并大致確定烏龜和蝴蝶的實際位置(均用圓點表示)．
8、上面圖丙中的兩架機炮，一架是實際客機，一架是從潛水艇上觀察到的該客機的像，請用光路圖畫圖確定哪架是實際客機。
9、光斜射到空氣和玻璃的分界面時，發生反射和折射．在圖中標出反射角β，并用箭頭標出折射光線的傳播方向．
六、關于透鏡的特殊光線畫圖
1、完成圖中光線經過各透鏡后的光路。
2、在下述方框中分別畫一個合適的透鏡，并確定其位置。
3、在里面左圖中，完成光線從左側射向凸透鏡折射后，再射向凹透鏡折射后的光路。
七、關于凸透鏡成像畫圖
1、如圖所示,MN為凸透鏡的主光軸,AB為蠟燭,A'B'為蠟燭所成的像,請用畫圖法確定凸透鏡及一個焦點F的位置,畫出凸透鏡并完成光路。
2、如圖所示，0102為凸透鏡的主光軸，s為點光源s'是s經凸透鏡成的像，請用畫圖法確定凸透鏡光心位置O和焦點F的位置,畫出凸透鏡并完成光路。
八、關于斜視眼和近視眼的矯治畫圖
1、請依照近視眼動因及矯治方式，在如圖所示方框內畫出矯治所需的透鏡并完成光路圖。學科網
2、請依照斜視眼動因及矯治方式，在如圖所示方框內畫出矯治所需的透鏡并完成光路圖。學科網
