光現象畫圖專題
光現象畫圖題的要求：
1、必須使用尺規畫圖。
2、線的虛實要分清:實際光線、界面一定用虛線,法線、光線的延長線及其他輔助線一定用實線。
3、每條光線都要標明箭頭。光線與光線之間要聯接好，不要斷掉。
4、反射兩角相等,折射空氣中角要大。
5、平面鏡成像畫圖：一定要做關于鏡面的軸對稱圖形，注意是實像。
6、不要忘掉垂直符號。
類型一、光的反射畫圖
（一）畫圖根據的原理：光的反射定理。
1、反射光線、入射光線和法線在同一平面內(三線共面)；
2、反射光線和入射光線分居在法線的左側（法線居中）；
3、反射角等于入射角。（兩角相等）
（二）技巧指導
第一步：找入射點，入射光線與界面的交點，
第二步：作法線，過入射點垂直于界面畫實線，并標上垂足。
第三步：作反射光線，在光的反射中，按照“反射作光線，角等于入射角”。
第四步：標角，入射角是入射光線與法線的傾角；反射角是反射光線與法線的傾角；
（三）練習：
1.如圖所示，入射光線與鏡面成30°角，請畫出反射光線并標出反射角及度數。
2．入射光線跟水平方向成30°角，為了使反射光線沿水平方向往右傳播，請在圖中畫出反射光線和平面鏡的位置。
3．單車的車燈能將照射過來的光反射回來。如圖所示，這是一條射向單車車燈的光線，請在圖中畫出單車大燈將這條光線反射回來的光路圖。
類型二、平面鏡成像畫圖
（一）平面鏡成像原理——光的反射規律
平面鏡成像的特征：
（1）像與物的大小相等。
（2）像到鏡面的距離等于物到平面鏡的距離。
（3）像與物的連線與鏡面垂直。
（4）平面鏡成的像是實像。
其實，物、像關于平面鏡軸對稱。
（二）關于平面鏡成像畫圖技巧指導：
名稱
方式
畫圖步驟
原理圖

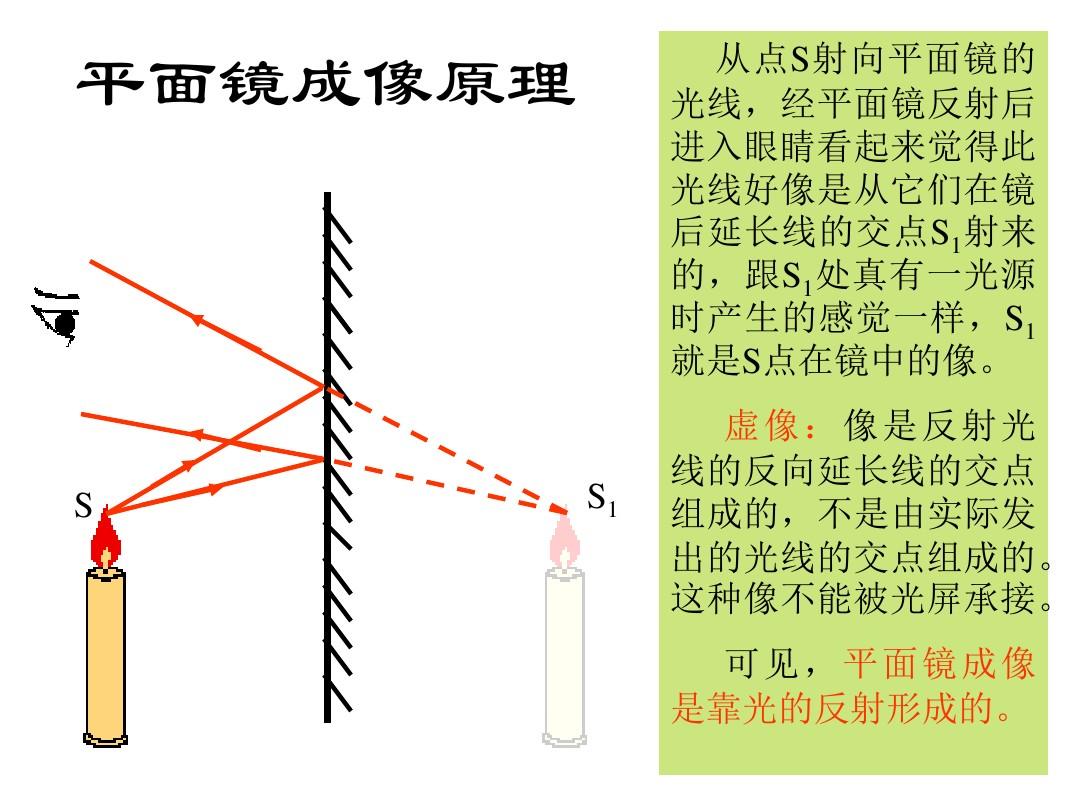

借助平面鏡成像原理
①從光點引出兩條光線，射到平面鏡上；
②作兩條入射光線的法線；
③根據反射定理，反射角等于入射角，作反射光線；
④作反射光線的反向延長線，交點即為光點S的像點S′，如圖所示.
借助平面鏡成像特性
①過S點作平面鏡的垂線(像與物連線跟鏡面垂直)；
②截取S′點，使S′到鏡面距離等于S到鏡面的距離(像與物到鏡面距離相等)；
③畫出像點S′(像與物大小相等)，如圖所示.

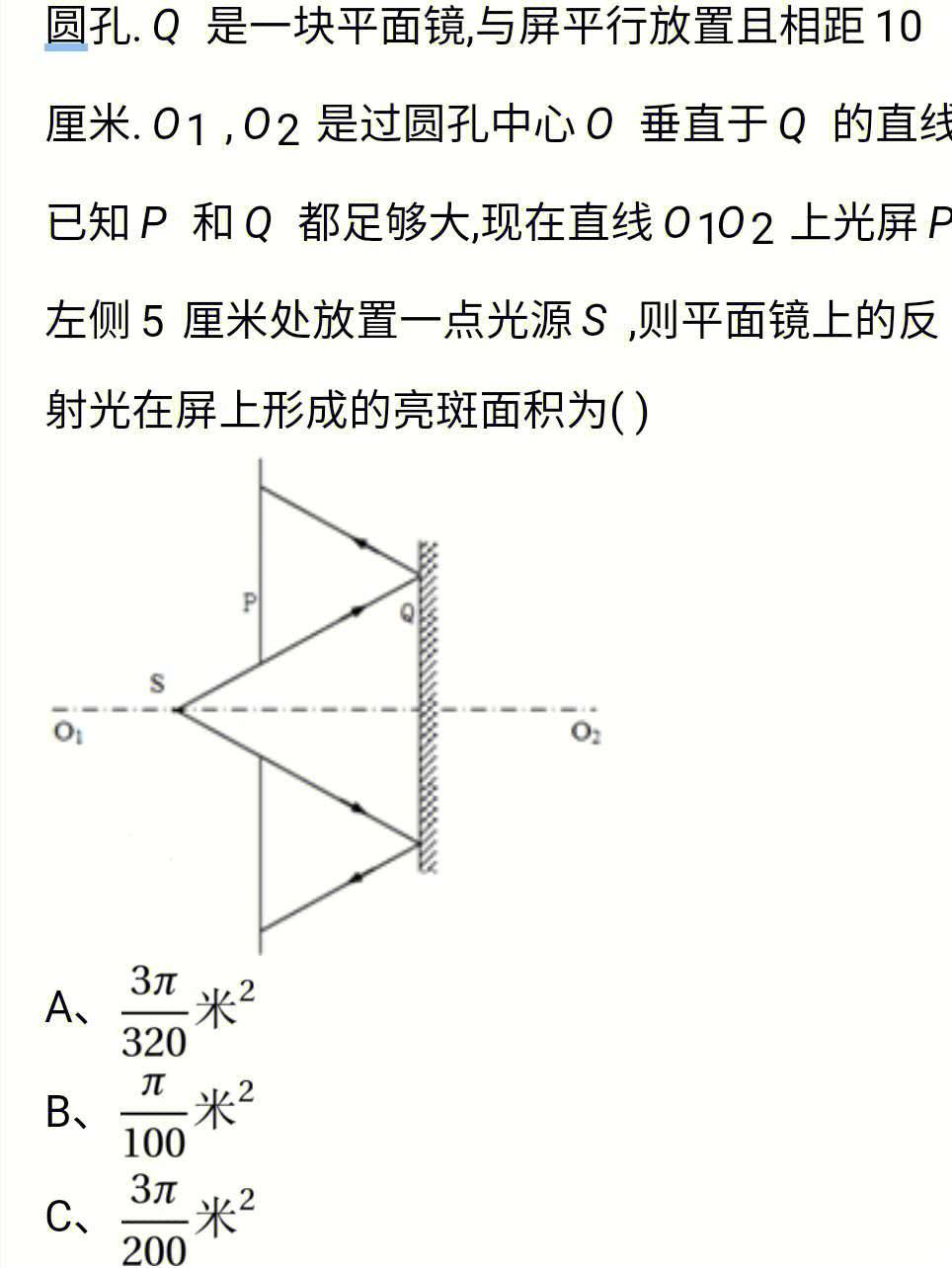

（三）練習：
1、請在圖中做出物體AB在平面鏡中的像（請保留畫圖痕跡）
2、如圖是同一發光點發出的兩條光線經平面鏡反射后的反射光線，請借助平面鏡成像特性確定發光點S的位置，并完成光路圖。
3、如圖所示，A′B′是物體AB在平面鏡中所成的像，按照平面鏡成像的特性在圖中畫出平面鏡。
4、在圖中，借助平面鏡成像特性，精確的做出光源S點經平面鏡反射后過A點的光路。
5、家里有一個穿衣鏡MN，小明（以圖中的AB表示）立在穿衣鏡前，請你畫出他的雙眼（在O點）才能看見自身的最大范圍（最左端和最上端分別用C和D點表示）。
類型三、光的折射畫圖
（一）畫圖根據的原理——光的折射規律
（1）折射光線、入射光線和法線兩者在同一平面內；
（2）折射光線和入射光線分別坐落法線左側；
（3）光從空氣斜射入水或其他透明介質中時，折射光線向法線方向偏折，折射角大于入射角，入射角減小時，折射角也減小（空氣中的角要大）；
（4）若從其他透明介質斜射入空氣中，折射光線會向遠離法線方向偏折.（空氣中的角要大）
（5）當光從空氣垂直射入水底或其他介質中時，傳播方向不變。
（二）方式指導
第一步：找入射點，入射光線與界面的交點，
第二步：作法線，過入射點垂直于界面畫實線，并標上垂足。
第三步：作折射光線，在光的折射中，按照“空氣中的角總是大角”作出折射光線。
第四步：標角，入射角是折射光線與法線的傾角；折射角是折射光線與法線的傾角；
（三）練習：
1、如圖是光從空氣斜射入玻璃中，請畫出它的折射光線。
2、如圖所示，是光從空氣斜射入水底的折射光線。請在圖中畫出它對應的入射光線和反射光線的大致方向。
3、如圖所示，一束光斜射到空氣和玻璃磚的交界面上，畫出光經過玻璃磚并再度步入空氣中的大致光路。
4、在圖中畫出垂直于玻璃磚的光線OP經過玻璃磚射出的光路圖。
5、承德避寒莊園湖景如畫，如圖甲所示。小玉朋友在河邊，通過平淡的水面，既可見到建筑物的倒影，又可見到水底的草魚。圖乙中，A點代表建筑物的頂點，B點代表小玉見到的魚，C點代表小玉的雙眼。請在圖乙中畫出：
（1）A點在水底的像A'；
（2）小玉見到A'的光路；
（3）魚的大致位置B’并完成見到B'的光路圖。
專項訓練：
1．如圖所示，按照小孔成像的原理畫出物體AB在實線上成的像A'B'。
2．如圖所示，一束光線斜射入平面鏡，請畫出對應的反射光線，并標出反射角及其大小。
3．如圖所示，一束與水平面成30°夾角的太陽光經平面鏡反射后豎直射入井中平面鏡成像原理光路圖，請你通過畫圖畫出平面鏡。
4．如圖所示，A是燭焰上的一點，B是人眼的位置，請畫出A點發出的一條光線經平面鏡反射后經過B點的光路圖。
5．小明開車通過新村公路拐彎處時，通過拐彎處的穿衣鏡
（可看作平面鏡）聽到了行人，他及時采取避讓舉措保證了行安全。右圖為拐彎時的遠眺圖，其中
是車內小明的雙眼，
為行人平面鏡成像原理光路圖，請做出小明見到行人的光路圖。
6．如圖所示，S為發光點，從它發出的兩條光線經平面鏡反射后的兩條反射光線分別沿實線
、
方向射出，要求：①找出S在平面鏡里的像
；②在圖中畫出平面鏡；③畫出入射光線與反射光線。
7．圖甲為安陽鐵塔及其倒影的景色。請在圖乙中畫出光從塔尖經海面反射步入人眼的光路圖，其中A點表示水底“塔尖”的位置。
8．如圖，一束光AB射向平面鏡MN，經MN反射后的光線射向另一平面鏡M’N’（圖中未畫出），再經M’N’反射后沿CD射出，CD//AB。
①請完成光線AB經MN反射的光路圖（保留畫圖痕跡）；
②畫出平面鏡M’N’；
③標出兩平面鏡傾角的度數。
9．如圖所示，CD是中間有小孔的硬紙板，請用光學畫圖法畫出人眼在E位置通過小孔看見的范圍。
10．按照平面鏡成像特性，在圖中畫出物體AB在平面鏡MN中所成的像A’B’。
11．如圖所示，小靜到鞋廠買鞋，她站在穿衣鏡MN前看自己穿著新鞋時的療效。請畫出小靜的雙眼B點見到新鞋A點在平面鏡中所成像的光路圖。
12．請在圖中畫出車輛司機的雙眼（B點）通過風擋玻璃MN見到車內裝飾品（A點）的像的光路圖。
13．如圖所示，小亮能看見物體A在平面鏡中所成的像A′。請在圖中適當位置做出平面鏡，并完成耳朵聽到物體A的像A′的光路圖。
14．如圖，這是一束光垂直射向一塊三角形玻璃磚的右側面的情形，請畫出這束光步入玻璃磚并從另一側面射出的大致光路。
15．如圖，羅莊道德廣場清亮水塘頂部有一鐵塊A，站在河邊的小強（假定小強的雙眼在C處）聽到鐵塊在B處（圖中用實線聯接），請畫出小強見到鐵塊A的光路圖（標注入射光線和折射光線）。
