高二光學—《5.3凸透鏡成像規律》解析
知識點剖析
要求：
（1）會分辨物距，像距和焦距。理解凸透鏡成像規律，并能靈活應用。
（2）由凸透鏡和凹透鏡的性質和成像特性區別凸透鏡和凹透鏡。
（3）會設計實驗測凸透鏡的焦距f。
梳理：

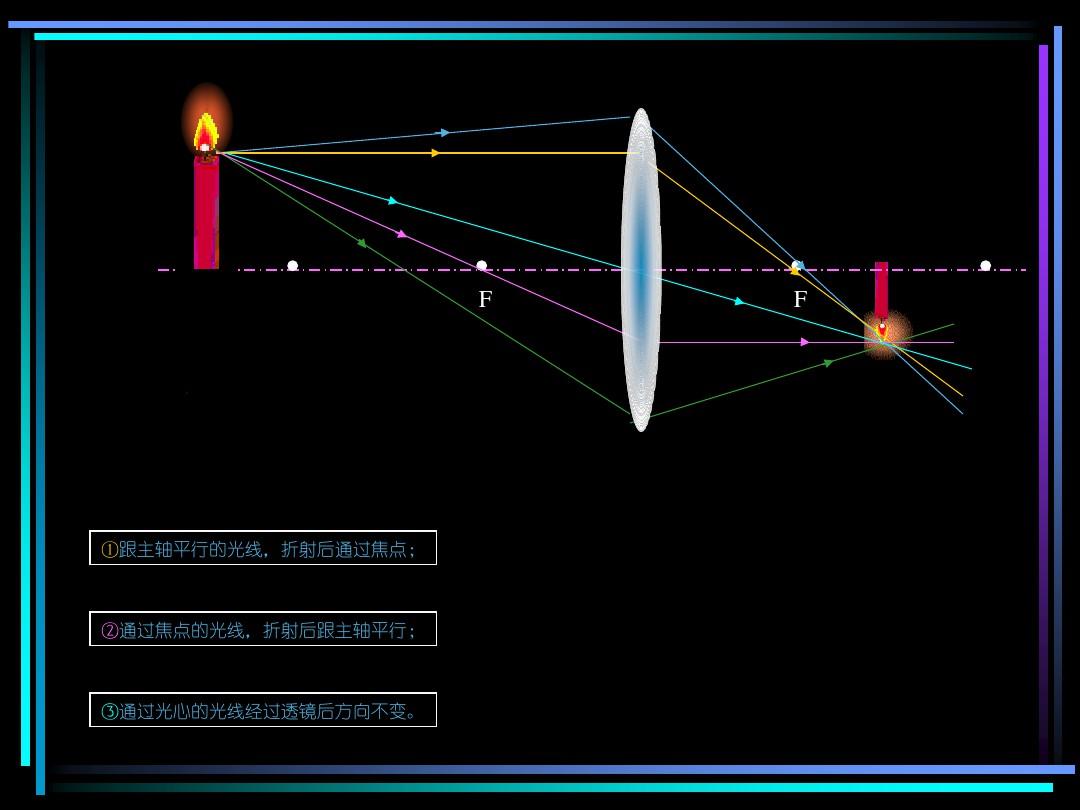

1、凸透鏡成像規律
若用u表示，f表示，υ表示，則：
（1）當u＞2f，成、的像，且f＜υ＜2f。
（2）當u＝2f，成、的像，且υ＝2f。

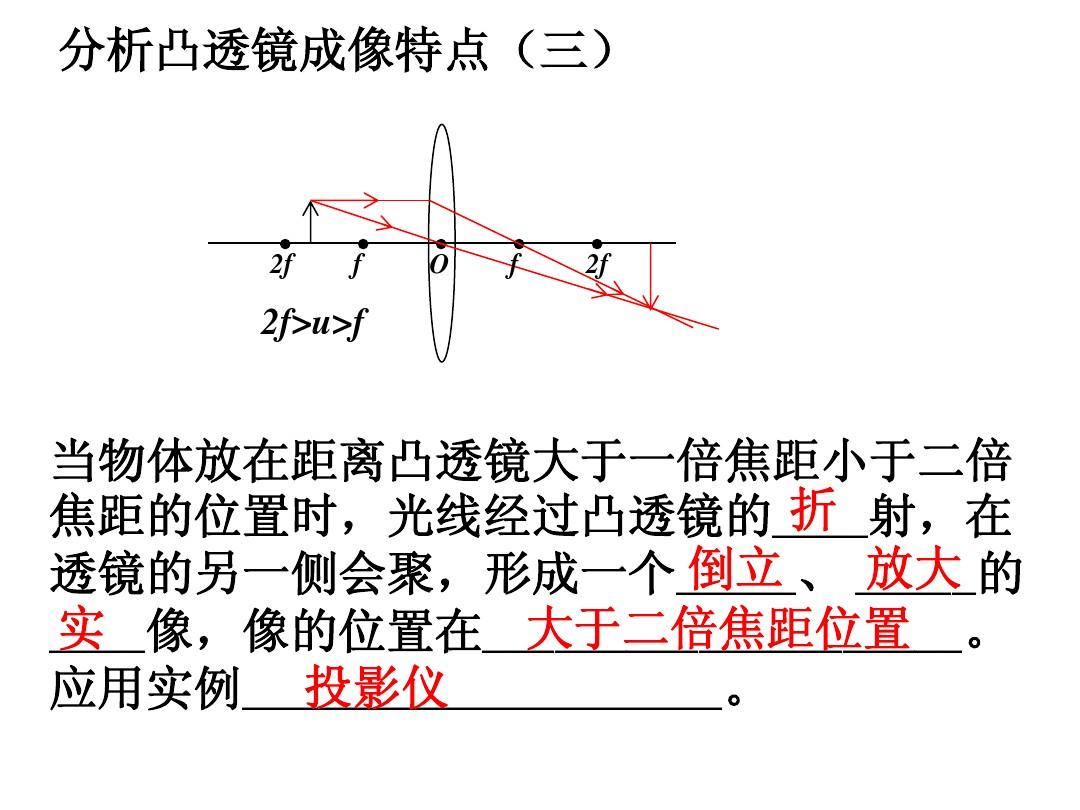

（3）當2f＞u＞f，成、的像，且υ＞2f。
（4）當u＝f無像。
（5）當u＜f時，成、的像，（像物同側）且υ＞u。
由此可得凸透鏡成像的變化規律是：
一倍焦距分，二倍焦距分；
成虛像時：物像遠像變，物遠像像變
2、能用測凸透鏡的焦距。
3、能用凸透鏡成像原理測焦距（u＝f或u＝2f）
答案:
1.物距，焦距，像距，
（1）倒立凸透鏡成像的規律圖示凸透鏡成像的規律圖示，縮小，實，
（2）倒立，等大，實，
（3）倒立，放大，實，
（5）正立，放大，虛，
虛實，大小，
近，大，近，小，
2.太陽光
精典例題
1.將一個凸透鏡正對太陽，在距凸透鏡15cm處得到一個最小、最亮的光斑。將一個物體置于此透鏡前30cm處，則可在凸透鏡的另左側得到一個()
A．倒立、放大的虛像B．倒立、縮小的虛像
C．倒立、等大的虛像D．正立、放大的實像
2．如圖、所示是物體AB經拍照機鏡頭成像原理示意圖，當AB沿主光軸遠離鏡頭時，則物體上A點的像A′會沿那個方向聯通()
A．A′OB．A′F
C．水平往右D．水平向左
3.如圖是宇航員劉楊太空講課時的一個鏡頭，若她的臉離水球球心的距離是30cm，則該水球的焦距可能是（）
A．8cmB．15cmC．20cmD．40cm
4.小李探究凸透鏡的成像規律，進行了如下操作并得到了相關推論。
(1)如圖所示，讓太陽光正對著凸透鏡照射，把光屏放在另左側.改變光屏與凸透鏡
間的距離.直至光屏上出現一個最小最亮的光斑，測得凸透鏡的焦距是cm。
2)將蠟燭，透鏡和光屏置于光具座上，并使燭焰、透鏡和光屏兩者的中心大致在。
(3)按要求進行觀察和檢測，并將觀測情況記錄在下表中。
①在表中空格內填寫相應內容。
②當燭焰從遠處緊靠透鏡時，仍要在光屏上得到清晰的像，光屏應透鏡。
答案：
1.C
2.A
3.A
4.（1）10
（2）同一高度
（3）①倒立、縮小的虛像；30
②遠離
