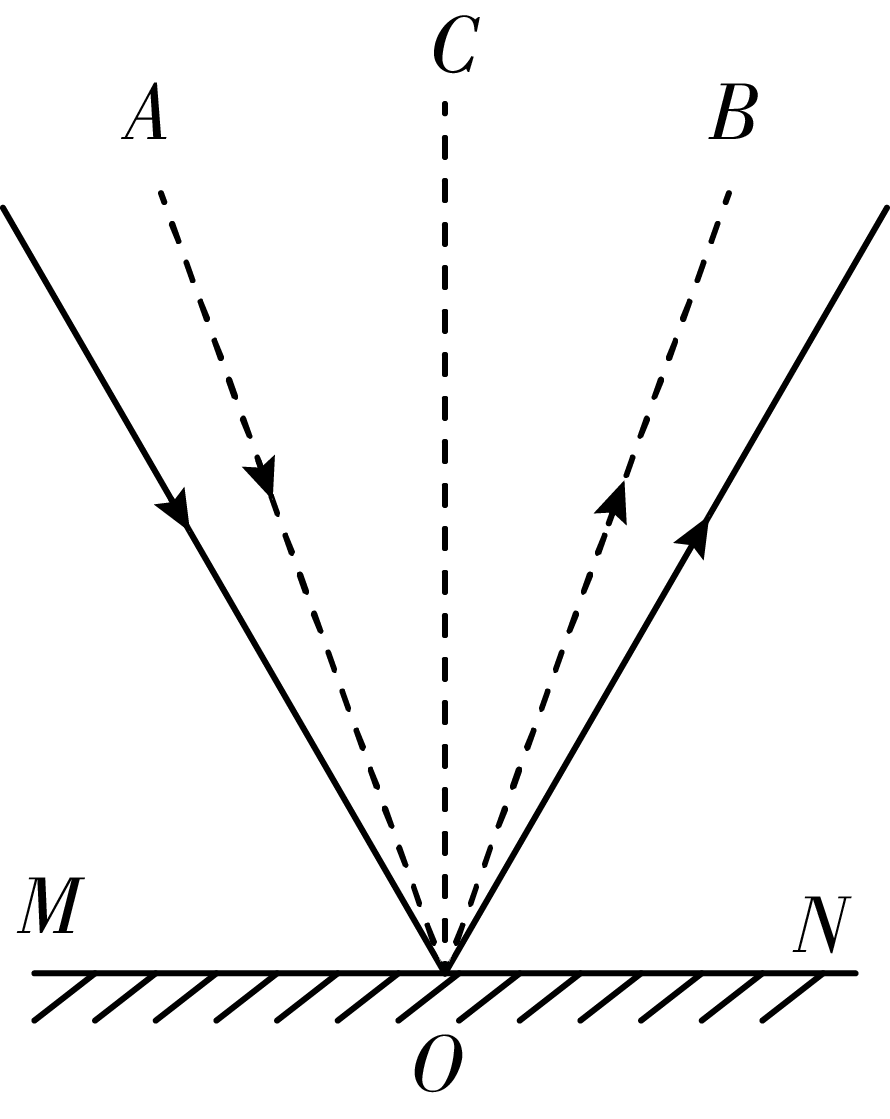

平面鏡成像畫圖題1.如圖所示，AO是入射光線，MN為平面鏡，在圖1中正確畫出反射光線。點在平面鏡里所成的像在B'點，在圖中畫出平面鏡的位置和物體AB在平面鏡小明用平面鏡將一束太陽光反射到泵房中，如圖所示。請?jiān)趫D上做出平面鏡的位置，并標出鏡面與水平面傾角的度數。有一光源S在平面鏡前，經平面鏡的兩束反射光如圖所示，請你依據平面鏡成像的特征確定光源位置，并完成光路圖。中畫出物體AB依據平面鏡成像特性畫出在平面鏡前的物體9.依據平面鏡成像特性，在圖中畫出物體AB在平面鏡MN中所成的像10.如圖所示，發光點S放在平面鏡MN前，想一想人要聽到S的像，必須滿足哪些條件？你能畫出人可以聽到S在平面鏡里成的像的范圍嗎11.物體AB置于平面鏡前，畫出能看見AB像的范圍.12.如圖所示，MN為平面鏡（鏡面向下且足夠大），放置于地面上方并與地面平行。P為不透光的長圓形物為點光源。試作圖做出P兩側能被S照耀的范圍。13.如圖所示，AB表示一水平的平面鏡，P1P2是水平放置的米尺（有刻度的一面朝著平面鏡），MN是屏，兩者相互平行。屏MN之間是透光的。某人耳朵貼近米尺上S點處的小孔（其位置見圖），可以通過平面鏡看見米尺的一部份刻度。
試在本題的圖上用三角板畫圖求出可見到的部位，并在P1P2上把這部份用斜線標出。14.畫出發光點S發出的光線經平面鏡反射后過圖點的光路圖．15.如圖所示，小明通過一平面鏡看見了椅子下邊的小球．圖中畫出了入射光線和反射光線，但未標出光的傳播方向．在圖中用箭頭標出光的傳插方向，并按照光的反射定理畫出平面鏡．16.圖中S為發光點，從它發出的兩條光線經平面鏡反射后的兩條反射光線分別與實線a、b重合，按照平面鏡成像規律在圖中畫出平面鏡，并找出S在平面鏡里所示．但他每晚做光學實驗時倍感很麻煩，由于須要挪到有天窗的一間能夠做實驗．你能夠幫他將陽光引到實驗室，并使陽光垂直射到實驗臺上?請畫出一條光線的光路圖，畫好法線，用箭頭標出光線的方向．18.如圖所示是某同事制做的動物觀察箱．請你畫出她通過平面鏡觀察動物上部的光路圖(可取動物上部的任何一點畫圖)19.如圖所示，直徑為R的圓錐體置于水平地面上，在距地面的上方放一與地面平行的平面鏡MN，在圓錐體兩側地面上有一點光源S，地面上圓錐體兩側的AB部份沒被光線照到，已知SB=8R，則AB的寬度為20.如圖所示，M為一固定平面鏡平面鏡成像畫圖題，它兩端的座標分別為（-1，3）、（0，3），人眼坐落x=3處觀察。
一個小物從座標原點開始沿x軸向左運動的過程中，人就能從平面鏡中觀察到P[-5~-7]21.如圖所示，木板MN下方懸掛一刻度尺AB平面鏡成像畫圖題，木板左方矗立一平面鏡PQ，人眼在木板上方的C點通過平面鏡看見刻度尺的像。試作圖做出人眼所看見的像對應于刻度尺的哪一部份。22.如圖所示，M為水平放置的一塊平面鏡，AB平面鏡上方一個短尺，PQ為一個跟平面鏡面垂直的豎線，因?yàn)槠矫骁R上某區間貼著黑紙，使人眼不能在豎直的S1至S2之間通過平面鏡看見短尺，請用畫圖法找出平面鏡上用黑紙蓋住的部份，并寫出畫圖步驟。10.11.12.被不透明物體P堵住的從點光源S射出的光線射不到平面鏡上，不可能經平面鏡反射后照耀P兩側的地面；從點光源S發出的光線射到平面鏡上，假如反射光線被物體P堵住，也不可能照耀P兩側的地面。只有這些射向S右上方的光線，經平面鏡反射，但是入射光線和反射光線都不被物體P堵住，就能照耀P兩側的地面。為了確切地確定這個范圍，可以先按照平面鏡成像的對稱性確定S兩側地面的光就好似從S”出發一樣。從S”畫一條恰好不被P堵住的平面鏡入射光線，其反射光線S”Q是被點亮范圍的最右端，從S”畫一條恰好不被P堵住的平面鏡反射光線S”R是被點亮范圍的最上端，因而R、Q之間為照耀的范圍。
13.方式1人耳朵貼近米尺上的小孔看見米尺的一部份刻度，即聽到米尺上的那部份光線全部射入人的雙眼。首先軸對稱找出像點S”，聯結SE延長交于平面鏡上一點C，聯結S”C延長到上，即得到耳朵聽到米尺右側的界限；同樣的方式，聯結延長到上，即得到耳朵聽到米尺右側的界限，如下左圖所示。19.先做出電光源S關于平面鏡的對稱點S′，聯接S′P交平面鏡于點O，聯接SO做出入射光線，沿OP畫出反射光線，如圖所示：15.20.21.D；22.如右圖所示
