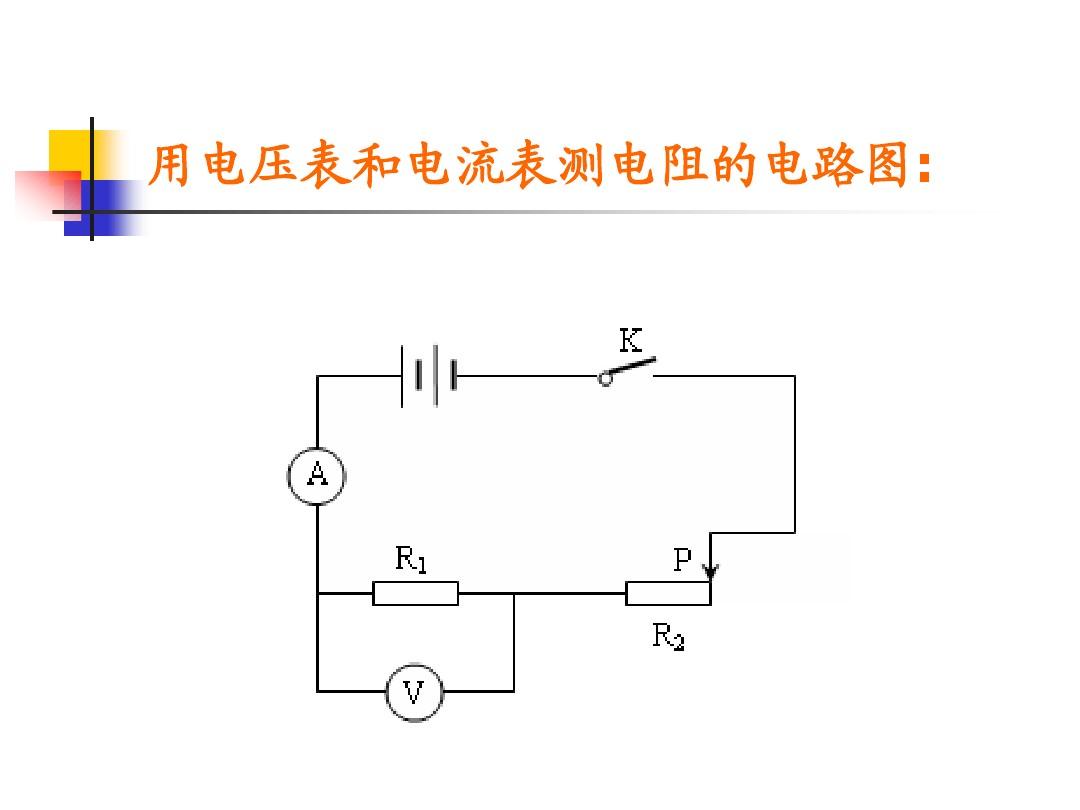

檢測導體阻值的方式總結方式器材公式伏安法電源、滑動變阻器、電流表、電壓表、待測內阻、開關、導線若干Rx=U/I伏被擒電源、滑動變阻器、電壓表兩個、已知內阻R0、待測內阻、開關、導線Rx=U2R0/U1安安法電源、滑動變阻器、電流表兩個、已知內阻R0、待測內阻、開關、導線Rx=R0I2/I1電源、滑動變阻器（最大電阻為Rm）、電流表、待測內阻、開關、導線Rx=I1Rm/(I2-I電源、滑動變阻器（最大電阻為Rm）、電壓表、待測內阻、開關、導線Rx=U1Rm/(U2-U1)電流表和取代開關法電源、電壓表、已知內阻R0、待測內阻、兩個開關、導線Rx=U2R0/(U1-U2)電壓表和取代開關法電源、電流表、已知內阻R0、待測內阻、兩個開關、導線Rx=I2R0/(I2-I在中學階段一般有以下七種方式測內阻。方式一：器材有電源、電壓表、電流表、開關、滑動變阻器各一個、導線若干。設計一個測定值內阻R的電阻的電路圖剖析：在本題中，有電流表和電壓表分別測出定值內阻兩端的電流和其中的電壓，按照R=U/I，很容易的能測出的定值內阻R值，電路圖如下方式二：器材有電源、電流表、開關、已知內阻R各一個、導線若干。設計一個測定值內阻R的電阻的電路圖(電路可以重組)剖析：電路中只有一個電壓表，沒有電流表，看法使R兩端的電流相等，只能把R的電阻是已知的，看法測出R電路圖如下。
方式中學還可以用電壓表測支路的電壓和其中一條大道的電壓，盡管測的電壓不同，而且思路是一樣的。不一一贅言。方式三：器材有電源、電壓表、開關、已知內阻R各一個、導線若干。設計一個測定值內阻R的電阻的電路圖(電路可以重組)剖析：電路中只有一個電流表，沒有電壓表，看法使R的電阻是已知的，看法測出R，再用電流表測出R兩端的電流U，則R=U電路圖如下。方式中學還可以用電流表測串聯電路兩端的總電流和R兩端的電流，盡管測的電流不同，而且思路是一樣的。不一一贅言。方式四：器材有電源、電流表、已知內阻R各一個、開關兩個、導線若干。設計一個測定值內阻R的電阻的電路圖(電路不能重組)。剖析：方式四和技巧二的思路相同，只是電路不能重組，通過開關的控制電壓表測R測出R的電壓I，只閉合S電路圖如圖。方式五：器材有電源、、電壓表、已知內阻R各一個、開關兩個、導線若干。設計一個測定值內阻R的電阻的電路圖(電路不能重組)剖析：方式五和技巧三的思路相同，只是電路不能重組，通過開關的控制電流表測R和總電流。只閉合S測出R兩端的電流U，閉電路圖如圖。方式六：器材有電源、電流表、開關、已知電阻的滑動變阻器R一個、導線若干。設計一個測定值內阻R的電阻的電路圖(電路不能重組)剖析：當滑動變阻器的滑片在A端時，只有R接入電路，測出此時的電壓I接入電路電阻的測量電路圖以及公式，記下此時的電壓是I電路圖如圖。方式七：器材有電源、電壓表、開關、已知內阻的滑動變阻器R各一個、導線若干。設計一個測定值內阻R的電阻的電路圖(電路不能重組)剖析：當滑動變阻器的滑片在A端時，只有R接入電路電阻的測量電路圖以及公式，目的是測出此時的電流即電源的電流U總，當滑動變阻器的滑片在B都接入電路，記下此時R兩端的電流U，前后兩個過程電源電流不變都是U也是R中的電壓，所以R=U
