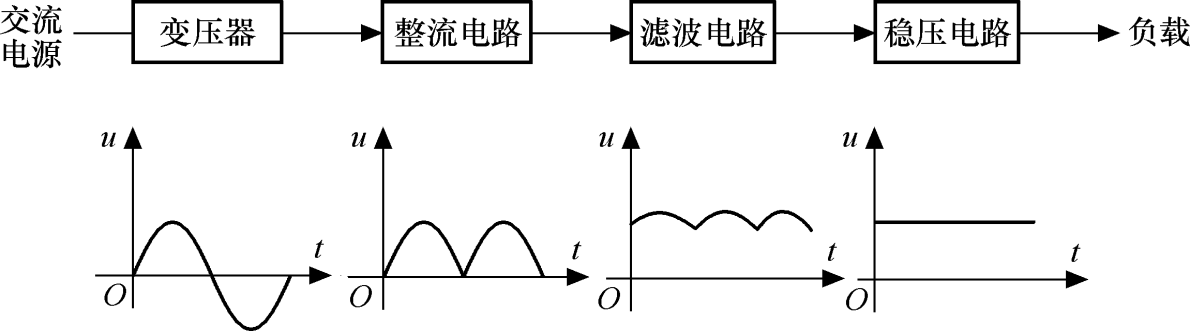

一個穩定的直流電源是電子裝置必不可少的組成部份，它一般由交流電經過穩壓、整流和混頻電路組成。
簡介：

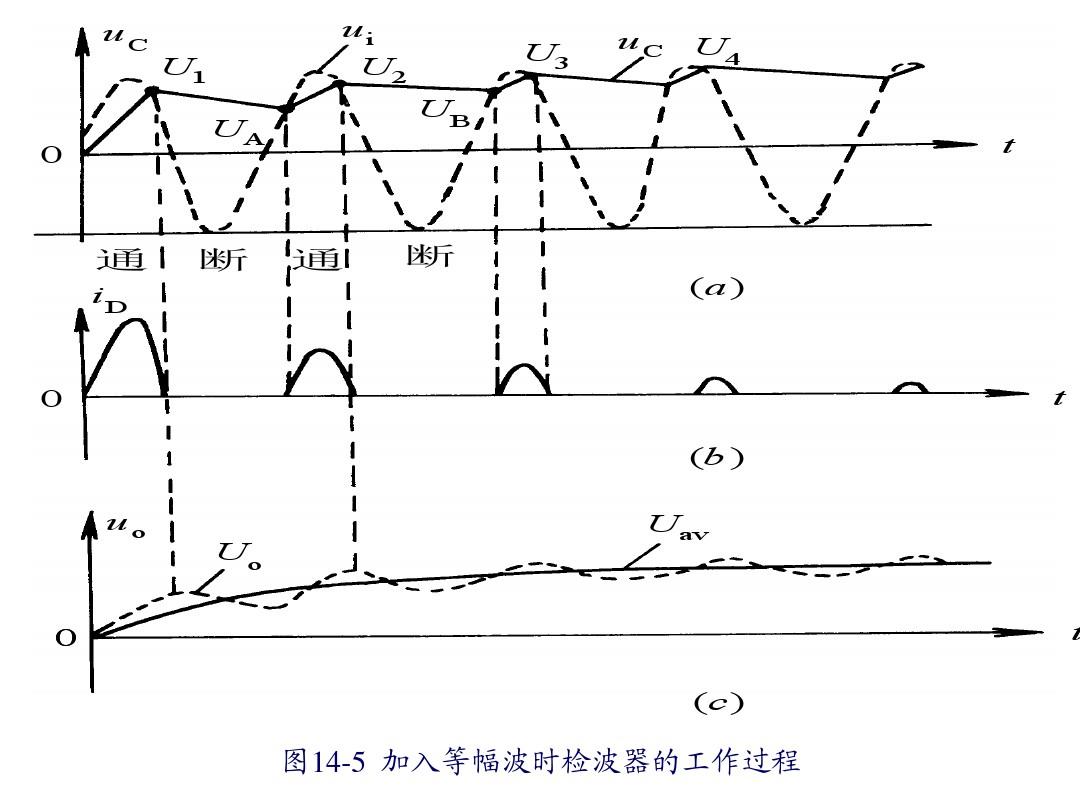

檢波電路的作用是將交流降糖電路輸出的電流較低的交流電轉換成雙向脈動性直流電，這就是交流電的檢波過程，檢波電路主要由檢波晶閘管組成。經過檢波電路以后的電流早已不是交流電流，而是一種富含直流電流和交流電流的混和電流，習慣上稱雙向脈動性直流電流。
在這兒將總結我從別處轉帖獲得的資料和自己的看法介紹如下內容：
1：檢波電路的基本工作原理及簡單估算
2：混頻電路的原理
一：對于三種常見檢波電路的基本介紹
1：檢波電路的分類
電源電路中的檢波電路主要有半波檢波電路、全波檢波電路和橋式檢波三種電流和電路ppt，倍壓檢波電路用于其它交流訊號的檢波，比如用于發光晶閘管電平指示器電路中，對音頻訊號進行檢波。
2：常見三種檢波電路的特點
前三種檢波電路輸出的雙向脈動性直流電特點有所不同，半波檢波電路輸出的電流只有半周，所以這些雙向脈動性直流電主要成份一直是50Hz的，由于輸入交流市電的頻度是50Hz，半波檢波電路除去了交流電的半周，沒有改變雙向脈動性直流電中交流成份的頻度;全波和橋式檢波電路相同，用到了輸入交流電流的正、負半周，使頻度擴大在倍為100Hz，所以這些雙向脈動性直流電的交流成份主要成份是100Hz的，這是由于檢波電路將輸入交流電流的一個半周轉換了極性，使輸出的直流脈動性電流的頻度比輸入交流電流提升了一倍，這一頻度的提升有利于檢波電路的混頻。
3：常見三種檢波電路的分辨
在電源電路的三種檢波電路中，只有全波檢波電路要求電源變壓器的次級線圈設有中心抽頭，其他兩種電路對電源變壓器沒有抽頭要求。另外，半波檢波電路中只用一只晶閘管，全波檢波電路中要用兩只晶閘管，而橋式檢波電路中則要用四只晶閘管。按照上述兩個特性，可以便捷地區分出三種檢波電路的類型，但要注意以電源變壓器有無抽頭來區分三種檢波電路比較確切。
4：常見三種檢波電路中晶閘管的要求
一方面是承受的最高方向工作的電流，另一方面是最大正向平均電壓
在半波檢波電路中，當檢波晶閘管截至?xí)r，交流電流峰值全部加到晶閘管兩端。對于全波檢波電路而言也是這樣，當一只晶閘管導通時，另一只晶閘管截至，承受全部交流峰值電流。所以對這兩種檢波電路，要求電路的檢波晶閘管其承受反向峰值電流的能力較高;對于橋式檢波電路而言電流和電路ppt，兩只晶閘管導通，另兩只晶閘管截至，它們串聯上去承受反向峰值電流，在每只晶閘管兩端只有反向峰值電流的一半，所以對這一電路中檢波晶閘管承受反向峰值電流的能力要求較低。
另外注意一點：在檢波電路中，輸入交流電流的幅值遠小于晶閘管導通的管壓降，所以可將檢波晶閘管的管壓降忽視不計。
二：分別介紹三種檢波電路
1：半波檢波電路
里面是三相半波檢波電路的電路圖和電路的電流波形
首先將U1(通常電網電流220v)轉換為U2。因?yàn)榫чl管D的雙向?qū)щ娦裕?dāng)U2為正半周期時，理想情況下，RL兩端的波形與U2相等;當U2為負半周期時，D截至，U0=0。因而，檢波電路的輸出電流的極性一定，其大小是隨時間改變的。
用相應的公式可以求得U0的平均值，即U0=0.45U2，從而可以求出I0的平均值。
流過晶閘管的電壓ID就是檢波后的電壓I0，因而晶閘管的最大正向平均電壓ID=I0;
晶閘管D截至?xí)r，交流電流U2加在D的兩端。因而晶閘管承受的最易發向工作電流為根號二倍的U2;
2：三相全波檢波電路
里面是三相半波檢波電路的電路圖和電路的電流波形
全波檢波電路的工作原理,雖然它就是兩個三相半波檢波電路的組合，在前半個周期，D1為正向電流，對于D1導通，對于D2截至，在RL上得到的是上正下負的電流，在后半個周期，D2為正向電流，D2導通，D1截至，在RL上得到的是上正下負的電流。
這么反復,因?yàn)閮蓚€(gè)檢波器件D1、D2檢波除了借助了正半周,并且還巧妙地借助了負半周,因而大大地提升了檢波效率
因而致使U0=0.9U2。隨即也可以求出I0的平均值。
流過每位晶閘管的電壓等于I0的一半;
當一只晶閘管導通時，另一只晶閘管截至，承受全部交流峰值電流，即為最易發向工作電流為根號二倍的U2;
3：三相橋式全波檢波電路
里面是三相橋式全波檢波電路的電路圖
前半個周期，D1和D3導通，而D2和D4截至，加在RL上的是上正下負電流，后半個周期，D2和D4導通，而D1和D3截至，加在RL上的還是上正下負的電流。
這么反復此電路和全波檢波電路一樣，都完全借助了電壓的整個過程。
因而致使U0=0.9U2。隨即也可以求出I0的平均值;
流過每位晶閘管的電壓等于I0的一半;
在不考慮壓降的情況下，當一組晶閘管導通時，另一組晶閘管截至，承受全部交流峰值電流，即為最易發向工作電流為根號二倍的U2。
