1、電機功率和接線半徑的估算
首先估算100KW負載的線電壓。
對于單相平衡電路，單相電路功率的估算公式為：P=1.φ。
從單相電路功率公式可以推導出：
線電壓公式：I=P/1.φ
式中：P為電路功率，U為線電流，單相380V，cosφ為感性負載的功率感應，一般取你100KW負載的0.8線電壓綜合：
I=P/1.φ=/1.732*380*0.8=/526.53=190A
還應根據負載的性質和數量對電壓值進行修正。
如果負載中有很多大電機，由于電機的啟動電壓很大，是工作電壓的4~7倍，所以還應考慮電機的啟動電壓，但啟動電壓的時間是不是很長。 通常，只考慮從 1.3 到 1.7 的系數。
如果取1.5，那么電壓就是285A。 如果60KW負載數量較多，且不同時使用，可采用0.5～0.8的使用系數。 此處取 0.8，電壓為 228A。 可以根據這個電壓來選擇電線、斷路器、接觸器、熱熔斷器等設備。 所以估計電壓的步驟不能省略。

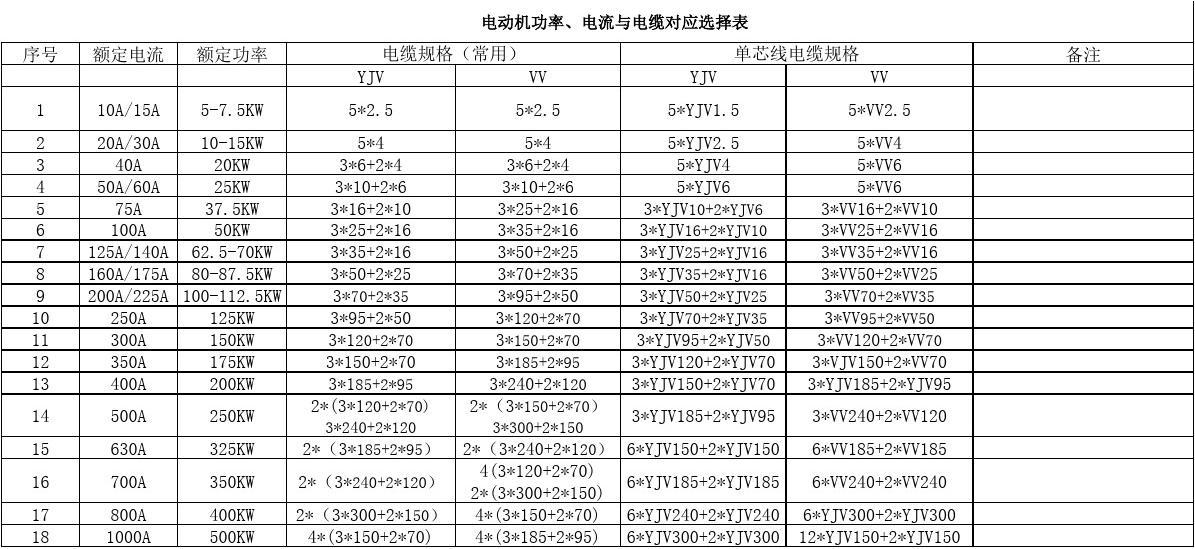

線材選擇：
根據電纜廠家的電纜允許載流量表，選用50平方米的銅芯橡套電纜，或選用70平方米的銅芯塑料電纜。
變壓器選擇：
變壓器選擇也有很多條件。 在這里三相電功率計算公式，只需將總?cè)萘砍艘怨β室驍?shù)并四舍五入即可。 S=P/cosφ=100/0.8=
只需選擇小于 的變壓器即可。
50平方米的銅芯電纜能承受多少電壓還取決于埋設方式、環境濕度、電纜的結構型式等因素。
50平方米10/35KV交聯聚乙烯絕緣電纜常年允許載流量空氣埋地常年允許載流量
（10KV三芯電纜）231A（35KV單芯電纜）260A埋地常年允許載流量（泥沙熱容系數100℃.cm/W）（10KV三芯電纜）217A（35KV單芯電纜）電纜) 213A
2. 基于配電電纜的簡單估算
已知電機額定功率為22KW，額定電流為380V。 變壓器距井場400米。 截面積很大的電纜有多大？
（銅的電阻比為0.0175） （1）計算電動機在額定功率和額定容量下的額定電壓
解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA 其中P為額定功率，COSφ為功率質數，0.8按電機名牌取
由估算公式有S=I×U計算額定功率下的額定電壓I=S/U=27500/380=73A
計算公式：
將 2.5 除以 9，然后從頂部減去 1。
三十五乘以3.5，成對減5分。
條件有變，加貼優惠，低溫銅升級優惠10%。
通過的管道數量為兩根、三根或四根，滿載電流減少 87% 至 60%。
闡明：
(1)本節公式不直接強調各類絕緣電線(橡塑絕緣電線)的載流量(安全電壓)，而是用“截面積乘以一定倍數”表示，即通過心算得到。
乘數隨著部分的減小而減小。
“2.5除以9，再減1上”是指2.5mm'及以下各種截面的鋁芯絕緣電線，其載流量約為截面數的9倍。 如2.5mm'導線，載流量為2.5×9=22.5(A)。 4mm'及以上導線的載流量與截面數的關系沿線數向上排列，倍數依次遞減1，即4×8、6×7、10 ×6、16×5、25×4。
“三十五乘以3.5，減五成對”，意思是35mm導線的載流量是截面數的3.5倍，即35×3.5=122.5（A）。 從50mm'及以上的電線開始，載流量與節數的倍數關系變成一組兩個線號，倍數依次遞減0.5。 即50、70mm'
導線的載流量為截面數的3倍； 95、120mm”導線的載流能力是截面積數的2.5倍，以此類推。
“條件有變，轉產，低溫銅升級10%。”
以上公式是基于鋁芯絕緣電線，暴露在25℃的環境濕度下。
如果鋁芯絕緣電線常年露天敷設在環境濕度低于25℃的地區，電線的載流量可按上述公式計算，然后加10%可以申請折扣；
用銅芯絕緣線代替銅線時，其載流量比同規格的銅線略大，比銅線大一號線徑的載流量可按上面的公式。
例如，根據銅線，16mm'銅線的載流量可估算為16×5=80，可知選用16平方為宜
根據允許的電壓降計算導線截面積。 電機最小允許工作電流為360V，變壓器次級電流為380V，額定功率下最大允許電壓降△U為20V。 額定功率下的允許電阻值
R線=△U/I=20/73=0.27Ω
由R線=PL/S，計算導線截面積：S=PL/R線
=0.0175×400/0.27Ω=24.62平方毫米
推論：應選用25平方銅線
3、如何選擇斷路器和熱熔斷器
如何根據電壓選擇大截面積的電纜，我們選擇的電纜是銅芯電纜。
讓我們舉個例子。 我們想給一個18.5KW的電機接線。 我們可以計算出它的額定電壓為37A。 根據經驗，1平方毫米的鋁線可以通過4~6A的電壓。 我們?nèi)?A的中間值，這樣電纜的截面積應該是37/5=6.4平方毫米。 我們的標準電纜總共有 6 平方毫米和 10 平方毫米。 為了保證可靠性，我們選用10平方毫米的電纜。 雖然我們?cè)诰唧w選型的時候也可能會選擇6平米，但是這個要綜合考慮，負載工作時消耗多少功率，如果只是小于額定值的60%三相電功率計算公式，就可以選擇這樣，如果你基本上想在額定功率附近工作，那么你只能選擇10平方的電纜。
如何根據電機功率考慮電機額定電流、電壓接線，選擇斷路器和熱熔斷器
單相 222 電機，千瓦 3.5 安培。
常用電機三百八十，一千瓦二安。
低壓 660 電機，千瓦 1.2 安培。
高壓三千伏電機，四千瓦一安。
高壓電機六千伏，每安培八千瓦。
對于單相電動機，除了要知道它的額定電流外，還必須知道它的額定功率和額定電壓，例如：?jiǎn)蜗喈惒诫妱?dòng)機，7.5KW，4極（一般為2、4、6級，串?dāng)?shù)不一樣，額定電壓也不一樣），額定電流在15A左右。
1、斷路器：
通常選用其額定電壓的1.5-2.5倍，常用DZ47-6032A，
2.電纜：
根據15A電機的額定電壓，選擇合適載流量的電纜。 如果電機啟動頻繁，就選擇相對粗一點的電纜，反之可以相對細一些。
3、交流接觸器：
根據電機功率大小選擇合適的，1.5-2.5倍，一般選型指南中都會列出型號，這里選擇德力西CJX2--2510，一定要注意輔助觸點的匹配，不要購買它回來后輔助聯系人是不夠的。
4.溫度保險絲
整定電壓可以調整，一般調整為電機額定電壓的1-1.2倍。
(1) 多臺水泵的接線：將電機的總功率乘以2，得到它們的總電壓。
（2）線路50米以內的導線截面為：總電壓除以4。（并適當放一點余量）
(3) 長度大于50米的導線截面：總電壓除以3。
(4)120平方米以上的大電纜電壓密度較低
4.總結：
斷路器選擇：
電機額定電壓除以2.5倍，整定電壓為電機的1.5倍。 這保證了頻繁的啟動和靈敏的漏電動作。
熱熔斷器的整定值為電機額定電壓的1.1倍。
交流接觸器：
選用交流接觸器為電機流量的2.5倍。
這確保了全年頻繁的工作
