知識網絡
Point 1. 光的折射
1、折射現象：
(1)定義：光從一種介質斜入射到另一種介質時，傳播方向發生偏轉的現象稱為光折射。
（二）基本概念：
①入射光：照射到兩種介質界面的光AO
②折射光：進入另一介質發生折射的光OB
③法線：通過入射點垂直于界面的直線NN'
④入射角：入射光與法線的傾角α
⑤ 折射角：折射光線與法線的傾角β
2、折射特性：光從一種介質斜入射到另一種介質時，折射光線、入射光線和法線在同一平面； 折射光線和入射光線分別位于法線側； 入射角減小（或減小），折射角也急劇減小（或減小）。 當光垂直入射到介質表面時，折射角為零。
主要扣分：
1、光的折射：
（1）牙簽“彎”（2）池水變淺（3）海市蜃樓。
2、當光從一種介質斜入射到另一種介質時，不僅會發生折射，還會在兩種介質的界面處發生反射。
3、光從空氣斜入射入水（或玻璃）時，折射光偏向法線方向，即折射角大于入射角； 光線從水（或玻璃）斜入空氣時，折射光線偏離法線方向，即折射角小于入射角；
4. 在折射中，折射角隨著入射角的減小而減小。
Point 2. 凸透鏡和凹透鏡
1、透鏡：中間厚邊薄的透鏡稱為凸透鏡； 中間薄邊厚的透鏡叫凹透鏡
2. 主光軸：通過兩球心的直線。
3、光心（O）：主光軸上光傳播方向不變的特殊點。
4、聚焦（F）：凸透鏡能將平行于主光軸的光線會聚于一點。 這個點稱為焦點。 平行光通過凹透鏡后發散，發散光的反向延伸會聚在主光軸上的一點，稱為凹透鏡的虛焦點。
5、焦距（f）：焦點到凸透鏡光心的距離。
6、對光的作用：凸透鏡對光有會聚作用，又稱會聚透鏡； 凹透鏡對光線有發散作用，又稱發散透鏡。
主要扣分：
1、凸透鏡有兩個焦點光的折射是實像還是虛像，凹透鏡有兩個虛焦點；
2、置于凸透鏡焦點上的光源發出的發散光束，經凸透鏡折射，成為平行光束。 舞臺上的幻燈機、放映機、軌道燈等儀器就是利用了這個原理；
3、凹透鏡的虛焦點，“虛”是指該點不是實際光線的交點，而是逆著凹透鏡折射光的方向看。
4. 會聚與發散之謎：光線通過棱鏡后偏向較粗的一端（圖A）。 將三個棱鏡組合成兩種形式（圖A、圖B），平行光通過它們后，出射光有兩種不同的會聚和發散情況。
Point 3. 凸透鏡成像規律及應用
1.凸透鏡成像規律：
物體的位置
圖片位置
喜歡大自然
應用實例
凸透鏡
u=∞（平行光）
v=f
圖像和對象
進入一點
焦距的確定
u>2f
2f>v>f
縮小、倒置、實像
相機、耳朵
u=2f
v=2f
等距、倒置、實像
2f>u>f
v>2f
放大，倒置，實像
幻燈片、攝??像機
u=f
v=∞
同側
沒有成像
大燈透鏡
u<f
v>f
放大、正立、虛像
放大鏡
凹透鏡
鏡子前的任何地方
v<U
同側
縮小、直立、虛像
2、口訣記憶：
總結一下凸透鏡成像的規律，可以簡單概括為“一個焦點分虛實，兩個焦距分大小；形成虛像時，物體近處的像變大” ；形成實像時，物體近處的像變近，像變小。”
(1)“一焦距分虛實”：物體在一焦距內成實像，一焦距以外成虛像。 (2)“倍焦距”：如果物距大于焦距的兩倍，就會形成放大的圖像（焦點除外）； 如果物距小于焦距的兩倍，就會形成縮小的圖像。
(3)“成虛像時，物體的近像和遠像變大”：成虛像時，物體離鏡頭近，像離鏡頭遠，圖像逐漸變大。
(4)“成實像時，物距像近，像變小”：成實像時，物距鏡頭近，像距鏡頭也近，而圖像逐漸變小。
3、凸透鏡成像的應用：
(1)照相機：鏡頭相當于一個凸透鏡，物體發出的光線經過照相機的鏡頭后會聚在膠片上，形成倒置縮小的虛像。
(2)投影儀：鏡頭相當于凸透鏡。 投影膠片發出的光通過凸透鏡成像，再通過平面鏡改變光的傳播方向，在屏幕上形成倒置放大的虛像。
(3)放大鏡：形成直立放大的實像。
重點解釋：
虛像與實像的區別：
(1) 成像原理不同：物體發出的光經過光學元件會聚成的像是虛像，光線經過光學元件后發散，反向延伸產生的像交點稱為實像。
(2)成像特性的區別：虛像是正立的，而實像是正立的。
(3)接收方式的區別：虛像可以用耳朵聽到，光屏可以接收到，而實像只能用耳朵聽到，光屏不能接收。
Point 4：凸透鏡成像繪圖

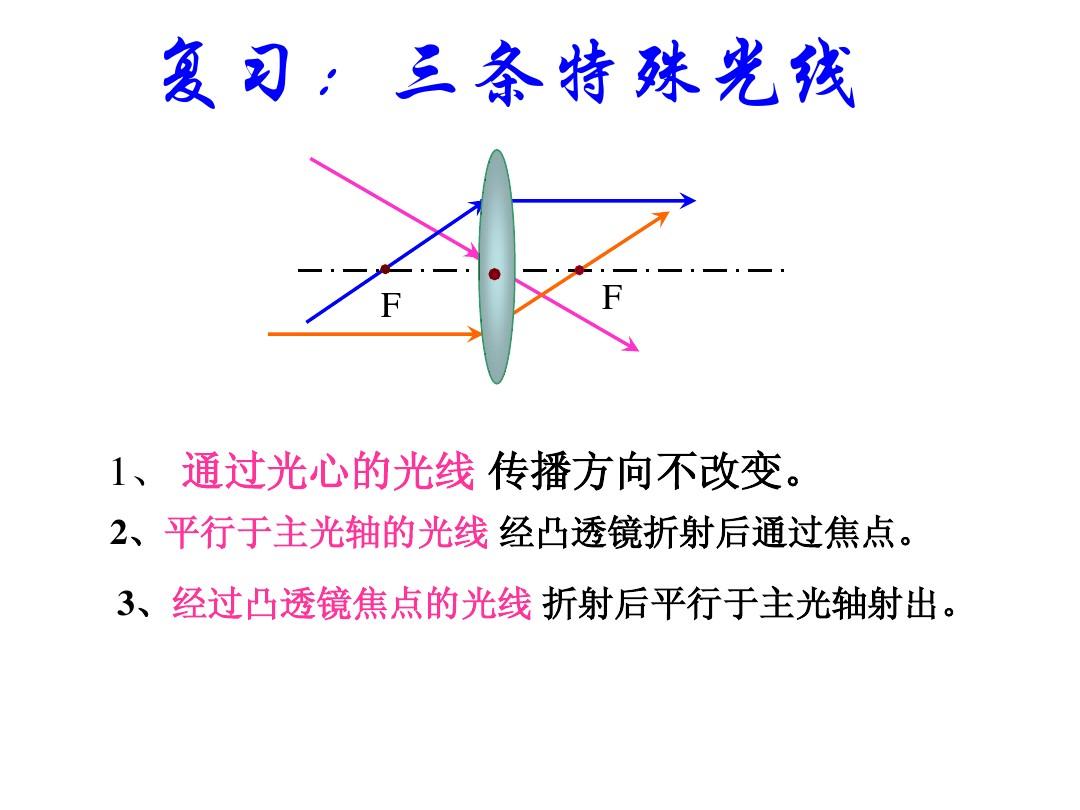

1.凸透鏡的三種特殊光線：
(1) 通過光心的光在通過凸透鏡后傳播方向不變，如圖A所示；
(2) 通過凸透鏡焦點的光線經凸透鏡折射后平行于主光軸如圖B；
(3)平行于主光軸的光線經凸透鏡折射后通過焦點，如圖C。
2、凹透鏡的三種特殊光線：
(1) 光線通過光心后，通過凹透鏡后方向不變，如圖A所示；
(2) 如果射向凹透鏡的光線的延長線通過虛焦點，將被凹透鏡折射并平行于主光軸，如圖B；
(3)平行于主光軸的光線經凹透鏡折射后，折射光線的反向延長線通過焦點如圖C所示。
Point 5.視力矯正
1、近視：只能看清近處的物體，看不清遠處的物體。
2、原因：鞏膜曲率調整后，物體像仍落在黃斑前。
3.矯正：戴合適的凹鏡
4、遠視：只能看清遠處的物體，而看不清近處的物體。
5、原因：鞏膜曲率調整后，物體像仍落在黃斑前。
6.矯正：配戴合適的凸透鏡
強調：
1、近視是由于鼻子的調節能力減慢或眼睛前后長而引起的。 遠視應該用合適度數的斜視鏡架來矯正。 遠視太陽鏡由凹透鏡制成。
2、矯正近視，改善光線折射。 可以佩戴凸透鏡制成的近視太陽鏡，使入射光經凸透鏡折射后進入眼內，匯聚點可移至黃斑部，如圖。
Point 6. 望遠鏡
1、功能：可以使遠處的物體近距離成像。

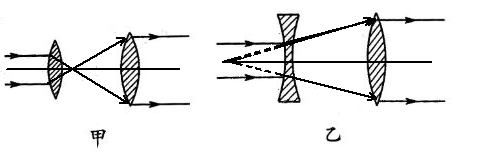

2、伽利略望遠鏡：由凹透鏡（物鏡）和凸透鏡（目鏡）組成。
3.開普勒望遠鏡：
(1)結構：由兩片凸透鏡組成，靠近被觀察物體的稱為目鏡，焦距較長； 靠近耳朵的稱為物鏡，焦距較短。
(2)成像原理：由于天體入射到目鏡的光可視為平行光，經目鏡折射后，在離焦點很近的地方形成一個倒立的天體虛像并縮小。目鏡。 物鏡的前焦點與目鏡的后焦點重合光的折射是實像還是虛像，所以天體通過目鏡形成的虛像位于物鏡的一個焦距內。 這個倒置縮小的虛像對于物鏡來說是一個物體，它通過物鏡形成的就像一個放大的實像。
4.反射式望遠鏡：
(1)結構：目鏡為凹面鏡，物鏡為凸透鏡。
(2)成像原理：在目鏡焦點處放置一個與主鏡成45度角的反光鏡，使經目鏡反射的會聚光以90度角反射出鏡筒。鏡子，然后到達物鏡。
強調：
1、能夠識別物體的“視角”非常重要。 遠處的物體與我們嘴巴的視角較小，所以看不清遠處的物體。 望遠鏡的作用是把遠處的物體拉近，縮小視角，使遠處的物體看得清楚。
2、望遠鏡的目鏡半徑越大，遠處物體射到目鏡上的光就越多，經目鏡會聚后形成的像就越亮。 這對于觀察天空中的暗星非常重要。
Point 7. 顯微鏡
1、目鏡和目鏡：物鏡和目鏡都相當于一個凸透鏡。 靠近物體的稱為目鏡，焦距較短； 靠近耳朵的稱為物鏡，焦距較長。 兩個鏡子之間的距離可以調整。
2、成像原理：被觀察物體的光線通過目鏡后，在物鏡焦點內形成一個倒置放大的虛像，這個虛像通過物鏡變成正立放大的實像。 如圖所示：
強調：
對于顯微鏡，要明白它的結構是由目鏡和物鏡組成的。 它兩次成象，一次成虛像，一次成實像。 放大倍數等于兩個放大倍數的乘積。
