凸透鏡成像一直困擾著很多朋友。 我總結了三種常見的類型。 讀完之后你會發現其實很簡單。
借助凸透鏡成像規則畫圖是九年級學生備考過程中遇到的一大難題。 我現在列出三種類型的圖，你看完就會發現其實很簡單。
示例1：
由于是倒立放大的虛像，所以光學工具必須是凸透鏡； 這些附圖依賴于這樣的事實：指向凸透鏡的光學中心的光線的傳播方向是不變的。 虛線直接連接AA素數，與主光軸上的一點相交，該交點就是凸透鏡的光學中心。 您必須記住使用虛線并用箭頭標記它。
這題比第一題多了一步凸透鏡成像規律示意圖，畫凸透鏡。 這樣，當你畫圖時，不僅可以使用例2中的特殊光線，還可以使用“平行于主光軸的光線射到凸透鏡上，并會通過凸透鏡另一側左側的焦點”的特殊光線來確定凸透鏡的高度。
例3凸透鏡成像規律示意圖，在上題的基礎上，又增加了一道題，就是標記焦點F。這類題，在制作圖片時，要加上第三條特殊光線：“從焦點發出的光，經過凸透鏡后，與主光軸平行”。 這樣就找到了兩側透鏡的焦點。
對于這個問題，請不要用刻度尺測量右側的焦距，然后檢查右側的焦點在哪里，這不符合繪圖規律。 繪圖所要求的應該是用光來繪制，與主光軸相交的點是右側標記焦點的正確方法。 這是中學生容易犯錯誤的地方。

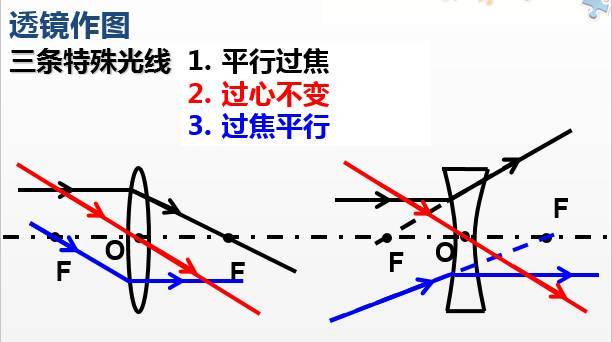

凸透鏡具有三種特殊光線。 利用這三種特殊光線作圖，就是小學數學中用凸透鏡作圖的方法。 如果您有任何疑問，請私信，我會為您解答。
